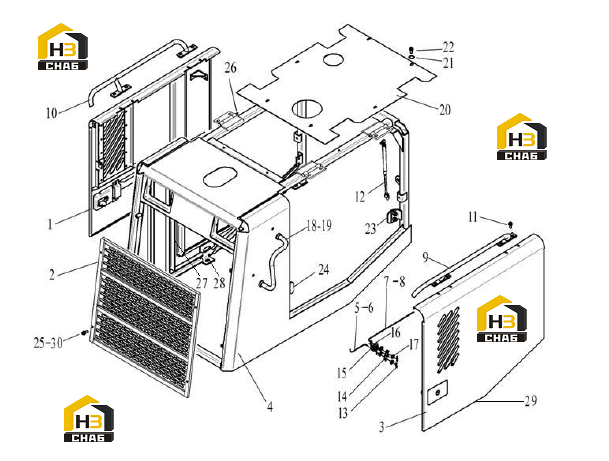

Капот двигателя

← Блок управления в сборе Лестница в сборе (левая) (подножка) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LEFT SIDE DOOR ASS’Y

Каталожный номер:29330011131

Комплект:1

Примечание:

№ на схеме:2

Наименование:WINDOW PILLAR

Каталожный номер:29330014831

Комплект:1

Примечание:

№ на схеме:3

Наименование:RIGHT SIDE DOOR ASS’Y

Каталожный номер:29330011141

Комплект:1

Примечание:

№ на схеме:4

Наименование:HOOD OF DIESEL ENGINE

Каталожный номер:29330010923

Комплект:1

Примечание:

№ на схеме:5

Наименование:SHORT LINK (LEFT)

Каталожный номер:29330000181

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHORT LINK (RIGHT)

Каталожный номер:29330000171

Комплект:1

Примечание:

№ на схеме:7

Наименование:LONG LINK (LEFT)

Каталожный номер:29330008301

Комплект:1

Примечание:

№ на схеме:8

Наименование:LONG LINK (RIGHT)

Каталожный номер:29330008311

Комплект:1

Примечание:

№ на схеме:9

Наименование:RIGHT UPPER HANDRALL

Каталожный номер:29330011241

Комплект:1

Примечание:

№ на схеме:10

Наименование:LEFT UPPER HANDRALL

Каталожный номер:29330011191

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT GB16674-M12*40EpZn-8.8

Каталожный номер:4011000320

Комплект:8

Примечание:GB16674-M12*40EpZn-8.8

№ на схеме:12

Наименование:AIR SPRING

Каталожный номер:29330011391

Комплект:4

Примечание:

№ на схеме:13

Наименование:PIN GB91-2*16EpZn-Q235A

Каталожный номер:4016000114

Комплект:16

Примечание:GB91-2*16EpZn-Q235A

№ на схеме:14

Наименование:TURN PLATE

Каталожный номер:29330000241

Комплект:2

Примечание:

№ на схеме:15

Наименование:PIN GB91 -3.2*16EpZn-Q235A

Каталожный номер:4016000119

Комплект:2

Примечание:GB91 -3.2*16EpZn-Q23 5A

№ на схеме:16

Наименование:WASHER GB97.1 -10EpZn-300HV

Каталожный номер:4015000162

Комплект:2

Примечание:GB97.1-10EpZn-300HV

№ на схеме:17

Наименование:WASHER

Каталожный номер:4015000207

Комплект:16

Примечание:GB97.1-6EpZn-300HV

№ на схеме:18

Наименование:RIGHT HANDRAIL

Каталожный номер:29330011171

Комплект:1

Примечание:

№ на схеме:19

Наименование:LEFT HANDRAIL

Каталожный номер:29330011151

Комплект:1

Примечание:

№ на схеме:20

Наименование:WPPER HOOD

Каталожный номер:29330011291

Комплект:1

Примечание:

№ на схеме:21

Наименование:WASHER GB96.1-10EpZn-300HV

Каталожный номер:4015000197

Комплект:6

Примечание:GB96.1-10EpZn-300HV

№ на схеме:22

Наименование:BOLT GB5783-M10*20EpZn-8.8

Каталожный номер:4011000081

Комплект:6

Примечание:GB5783-M10*20EpZn-8.8

№ на схеме:23

Наименование:FRONT PLATE

Каталожный номер:29330000092

Комплект:2

Примечание:

№ на схеме:24

Наименование:REAR PLATE

Каталожный номер:29330006571

Комплект:2

Примечание:

№ на схеме:25

Наименование:BOLT GB70.1-M8*16EpZn-8.8

Каталожный номер:4014000033

Комплект:4

Примечание:GB70.1-M8*16EpZn-8.8

№ на схеме:26

Наименование:JB7940.2-45

Каталожный номер:4030000306

Комплект:4

Примечание:JB7940.2-45

№ на схеме:27

Наименование:RUBBER

Каталожный номер:4090000069

Комплект:2

Примечание:GB7526-760

№ на схеме:28

Наименование:BOLT GB16674-M12*25EpZn-8.8

Каталожный номер:4011000560

Комплект:24

Примечание:GB16674-M12*25EpZn-8.8

№ на схеме:29

Наименование:RUBBER

Каталожный номер:4030000226

Комплект:2

Примечание:GB7526-1000-K

№ на схеме:30

Наименование:RUBBER STOPPER

Каталожный номер:29330009751

Комплект:4

Примечание:

№ на схеме:30

Наименование:RUBBER STOPPER

Каталожный номер:29330009752

Комплект:4

Примечание:

№ на схеме:31

Наименование:HOOD OF DIESEL ENGINE ASSEMBLY

Каталожный номер:29330010952

Комплект:1

Примечание:
