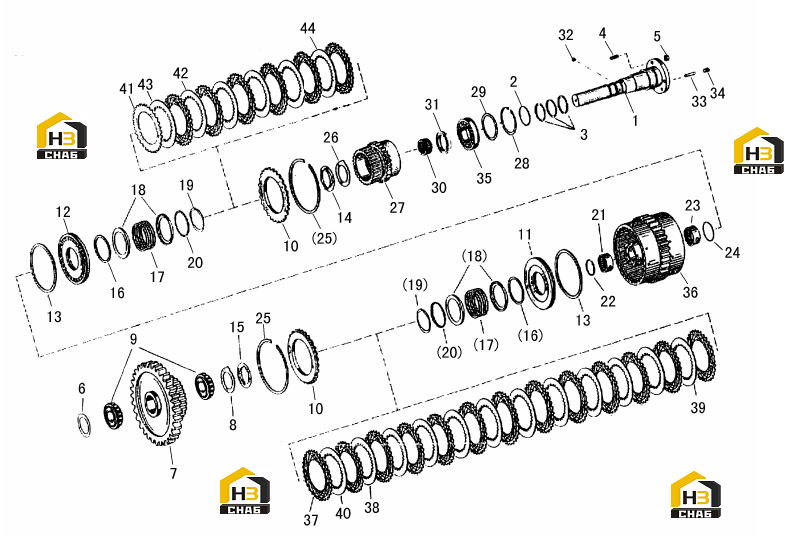

Муфта сцепления 151 kv+k1

← Шестерня промежуточная кпп Муфта сцепления 152 kr+k2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AXLE

Каталожный номер:YD13351008

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-RING 49*3

Каталожный номер:0634313516

Комплект:1

Примечание:49*3

№ на схеме:3

Наименование:SEALING RING

Каталожный номер:0734401106

Комплект:3

Примечание:

№ на схеме:4

Наименование:STUD M8*18

Каталожный номер:GB/T898-1988

Комплект:3

Примечание:M8*18

№ на схеме:5

Наименование:NUT M8

Каталожный номер:GB/T6170-2000

Комплект:3

Примечание:M8

№ на схеме:6

Наименование:REGULATING SHIM

Каталожный номер:0769120468

Комплект:1

Примечание:

№ на схеме:7

Наименование:GEAR Z=50

Каталожный номер:YD13351006

Комплект:1

Примечание:Z=50

№ на схеме:8

Наименование:THRUST WASHER DUP

Каталожный номер:0730150774

Комплект:1

Примечание:

№ на схеме:9

Наименование:BEARING

Каталожный номер:YD13351007

Комплект:1

Примечание:

№ на схеме:10

Наименование:PRESS BOARD

Каталожный номер:4642308185

Комплект:2

Примечание:

№ на схеме:11

Наименование:PISTON

Каталожный номер:4644353051

Комплект:1

Примечание:

№ на схеме:12

Наименование:PISTON

Каталожный номер:4644353051

Комплект:1

Примечание:

№ на схеме:13

Наименование:SPECIAL SEALING RING

Каталожный номер:0750112141

Комплект:2

Примечание:

№ на схеме:14

Наименование:LIMIT PLATE

Каталожный номер:4644351094

Комплект:1

Примечание:

№ на схеме:15

Наименование:LIMIT PLATE

Каталожный номер:4642308555

Комплект:1

Примечание:

№ на схеме:16

Наименование:SPECIAL SEALING RING

Каталожный номер:0750112140

Комплект:2

Примечание:

№ на схеме:17

Наименование:PRESSURE SPRING

Каталожный номер:0732041183

Комплект:2

Примечание:

№ на схеме:18

Наименование:GUIDE RING

Каталожный номер:4642308083

Комплект:4

Примечание:

№ на схеме:19

Наименование:NEEDLE BEARING

Каталожный номер:0630531346

Комплект:2

Примечание:

№ на схеме:20

Наименование:FLEXIBLE RETAINING RING

Каталожный номер:4642308084

Комплект:2

Примечание:

№ на схеме:21

Наименование:NEEDLE BEARING

Каталожный номер:0750115182

Комплект:1

Примечание:

№ на схеме:22

Наименование:FLEXIBLE RETAINING RING

Каталожный номер:0730513610

Комплект:1

Примечание:

№ на схеме:23

Наименование:NEEDLE BEARING

Каталожный номер:0635303204

Комплект:1

Примечание:

№ на схеме:24

Наименование:FLEXIBLE RETAINING RING

Каталожный номер:0730150779

Комплект:1

Примечание:

№ на схеме:25

Наименование:FLEXIBLE RETAINING RING

Каталожный номер:0769124115

Комплект:2

Примечание:

№ на схеме:26

Наименование:THRUST WASHER DUP

Каталожный номер:0730150779

Комплект:1

Примечание:

№ на схеме:27

Наименование:GEAR Z=25

Каталожный номер:YD13351113

Комплект:1

Примечание:Z=25

№ на схеме:28

Наименование:RETAINING RING FOR HOLE 75*2.5

Каталожный номер:0630502037

Комплект:1

Примечание:75*2.5

№ на схеме:29

Наименование:REGULATING SHIM

Каталожный номер:0769120556

Комплект:1

Примечание:

№ на схеме:30

Наименование:NEEDLE SET

Каталожный номер:0750115109

Комплект:1

Примечание:

№ на схеме:31

Наименование:RETAINING RING

Каталожный номер:4644351029

Комплект:1

Примечание:

№ на схеме:32

Наименование:STEEL BALL 10

Каталожный номер:GB/T308-1989

Комплект:2

Примечание:10

№ на схеме:33

Наименование:STRAIGHT PIN

Каталожный номер:4642351015

Комплект:2

Примечание:

№ на схеме:34

Наименование:SCREW M12*20

Каталожный номер:GB/T79-2000GB

Комплект:2

Примечание:М12*20

№ на схеме:35

Наименование:BALL BEARING 6009

Каталожный номер:GB/T276-1994

Комплект:1

Примечание:6009

№ на схеме:36

Наименование:CLUTCH ASSY

Каталожный номер:YD13251001

Комплект:1

Примечание:

№ на схеме:37

Наименование:EX. FRICTIONAL DISC S=2. 0

Каталожный номер:0501309329

Комплект:13

Примечание:S=2.0

№ на схеме:38

Наименование:IN. FRICTIONAL DISC S=1.5

Каталожный номер:4642308330

Комплект:5

Примечание:S=1. 5

№ на схеме:39

Наименование:IN. FRICTIONAL DISC S=2. 0

Каталожный номер:4642308332

Комплект:6

Примечание:S=2.0

№ на схеме:40

Наименование:IN. FRICTIONAL DISC S=1.5/2. 0/2. 5

Каталожный номер:1769129011

Комплект:1

Примечание:D=137. 5 S=2. 0

№ на схеме:41

Наименование:EX. FRICTIONAL DISC D=137. 5 S=2. 0

Каталожный номер:0501309329

Комплект:9

Примечание:D=137. 5 S=2. 0

№ на схеме:42

Наименование:IN. FRICTIONAL DISC S=1.5

Каталожный номер:4642308330

Комплект:6

Примечание:S=1.5

№ на схеме:43

Наименование:IN. FRICTIONAL DISC S=2. 0

Каталожный номер:4642308332

Комплект:1

Примечание:S=2.0

№ на схеме:44

Наименование:I N. FRICT1ONAL DISC S=1.5/2. 0/2. 5

Каталожный номер:0769129011

Комплект:1

Примечание:S=1.5/2. 0/2. 5
