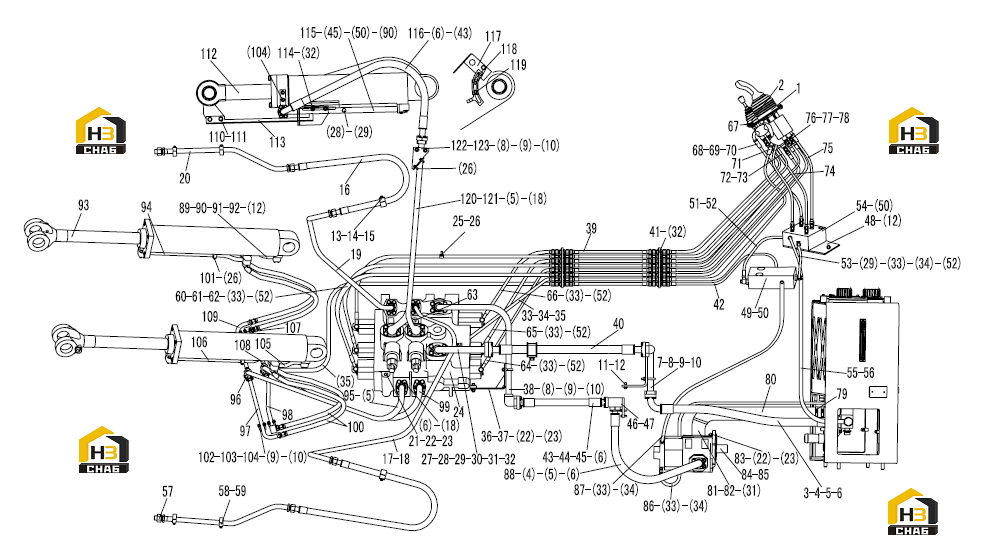

Гидросистема рабочего оборудования
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4120000370
Комплект:1
Примечание:DXS-00
№ на схеме:2
Каталожный номер:4120001074
Комплект:1
Примечание:HC-RCM/1
№ на схеме:3
Каталожный номер:4041000532
Комплект:1
Примечание:LGB162—012105
№ на схеме:4
Каталожный номер:4041000056
Комплект:6
Примечание:LGB117-312550
№ на схеме:5
Каталожный номер:4030000029
Комплект:12
Примечание:GB3452. 1-37. 5*3. 55G
№ на схеме:6
Каталожный номер:4011000475
Комплект:88
Примечание:GB16674-M10*30EpZn-8. 8
№ на схеме:8
Каталожный номер:4011000556
Комплект:4
Примечание:JB/ZQ4321 -33Zn-Q235A. F
№ на схеме:9
Каталожный номер:4013000007
Комплект:16
Примечание:GB6170-M10EpZn-8
№ на схеме:10
Каталожный номер:4015000162
Комплект:16
Примечание:GB97. 1-10EpZn-300HV
№ на схеме:12
Каталожный номер:4011000447
Комплект:6
Примечание:GB16674-M10*20EpZn-8. 8
№ на схеме:13
Каталожный номер:4011000172
Комплект:4
Примечание:GB16674-M8*50EpZn-8. 8
№ на схеме:16
Каталожный номер:4041000719
Комплект:2
Примечание:LGB127-012160
№ на схеме:17
Каталожный номер:2912001156
Комплект:1
Примечание:
№ на схеме:18
Каталожный номер:4041000027
Комплект:6
Примечание:LGB117-312551
№ на схеме:19
Каталожный номер:2912001157
Комплект:1
Примечание:
№ на схеме:21
Каталожный номер:4011000057
Комплект:2
Примечание:GB5782-M12*165EpZn-8. 8
№ на схеме:22
Каталожный номер:4015000168
Комплект:9
Примечание:GB97. 1-12EpZn-300HV
№ на схеме:23
Каталожный номер:4013000011
Комплект:9
Примечание:GB6170-M12EpZn-8
№ на схеме:24
Каталожный номер:4120001054
Комплект:1
Примечание:D32A-16
№ на схеме:26
Каталожный номер:4011000458
Комплект:14
Примечание:GB16674-M8*20EpZn-8. 8
№ на схеме:27
Каталожный номер:2912001063
Комплект:1
Примечание:
№ на схеме:28
Каталожный номер:4041000774
Комплект:5
Примечание:LGB135-01422
№ на схеме:29
Каталожный номер:4041000767
Комплект:7
Примечание:LGB168-11124
№ на схеме:30
Каталожный номер:4041000010
Комплект:2
Примечание:LGB117-314651
№ на схеме:30
Каталожный номер:4041000010
Комплект:2
Примечание:LGB117-314651
№ на схеме:31
Каталожный номер:4030000130
Комплект:3
Примечание:GB3452. 1-47. 5*3. 55G
№ на схеме:32
Каталожный номер:4011000479
Комплект:16
Примечание:GB16674-M12*30EpZn-8. 8
№ на схеме:33
Каталожный номер:4030000057
Комплект:29
Примечание:JB1002-14-T2
№ на схеме:35
Каталожный номер:4041000632
Комплект:2
Примечание:LGB125-004080
№ на схеме:36
Каталожный номер:4011000477
Комплект:2
Примечание:GB16674-M12*35EpZn-8. 8
№ на схеме:38
Каталожный номер:2912001069
Комплект:1
Примечание:
№ на схеме:40
Каталожный номер:4041000636
Комплект:1
Примечание:LGB163-012080
№ на схеме:42
Каталожный номер:4041000613
Комплект:1
Примечание:LGB124-004080
№ на схеме:43
Каталожный номер:4041000043
Комплект:6
Примечание:LGB117-310490
№ на схеме:44
Каталожный номер:4041000642
Комплект:1
Примечание:LGB107-010112
№ на схеме:45
Каталожный номер:4030000026
Комплект:7
Примечание:GB3452. 1-32. 5*3. 55G
№ на схеме:47
Каталожный номер:4011000455
Комплект:4
Примечание:GB16674-M8*25EpZn-8. 8
№ на схеме:49
Каталожный номер:4120000448
Комплект:1
Примечание:SF8-C
№ на схеме:50
Каталожный номер:4011000473
Комплект:6
Примечание:GB16674-M10*55EpZn-8. 8
№ на схеме:51
Каталожный номер:2912001147
Комплект:1
Примечание:
№ на схеме:52
Каталожный номер:4011000344
Комплект:12
Примечание:JB999-M14*1.5*32-35
№ на схеме:53
Каталожный номер:2912001029
Комплект:1
Примечание:
№ на схеме:55
Каталожный номер:2912001080
Комплект:1
Примечание:
№ на схеме:56
Каталожный номер:4041000150
Комплект:2
Примечание:LGB120-01814
№ на схеме:57
Каталожный номер:4041000708
Комплект:2
Примечание:LGB142-03016
№ на схеме:59
Каталожный номер:4011000161
Комплект:8
Примечание:GB16674-M8*35EpZn-8. 8
№ на схеме:60
Каталожный номер:2912001082
Комплект:1
Примечание:(а2)
№ на схеме:61
Каталожный номер:2912001083
Комплект:1
Примечание:(а1)
№ на схеме:62
Каталожный номер:2912001084
Комплект:1
Примечание:(аЗ)
№ на схеме:63
Каталожный номер:4011000056
Комплект:1
Примечание:GB5782-M12*145EpZn-8. 8
№ на схеме:64
Каталожный номер:2912001085
Комплект:1
Примечание:(b2)
№ на схеме:65
Каталожный номер:2912001086
Комплект:1
Примечание:(b1)
№ на схеме:66
Каталожный номер:2912001088
Комплект:1
Примечание:(bЗ)
№ на схеме:67
Каталожный номер:4011000153
Комплект:4
Примечание:GB16674-M6*16EpZn-8. 8
№ на схеме:69
Каталожный номер:2912001148
Комплект:1
Примечание:
№ на схеме:70
Каталожный номер:4015000121
Комплект:4
Примечание:JB982-14
№ на схеме:71
Каталожный номер:2912001089
Комплект:1
Примечание:(2с)
№ на схеме:72
Каталожный номер:4041000641
Комплект:6
Примечание:LGB124-004150
№ на схеме:74
Каталожный номер:2912001149
Комплект:1
Примечание:
№ на схеме:75
Каталожный номер:2912001090
Комплект:1
Примечание:
№ на схеме:76
Каталожный номер:2912001091
Комплект:1
Примечание:
№ на схеме:77
Каталожный номер:4030000058
Комплект:2
Примечание:JB1002-18-Т2
№ на схеме:78
Каталожный номер:4011000366
Комплект:1
Примечание:JB999-M18*1.5*40-35
№ на схеме:79
Каталожный номер:4017000013
Комплект:4
Примечание:JB8870-d90
№ на схеме:80
Каталожный номер:2911000808
Комплект:1
Примечание:
№ на схеме:81
Каталожный номер:2911000809
Комплект:1
Примечание:
№ на схеме:82
Каталожный номер:4011000337
Комплект:4
Примечание:GB16674-M12*60EpZn-8. 8
№ на схеме:83
Каталожный номер:4012000003
Комплект:4
Примечание:GB898-M12*35EpZn-8. 8
№ на схеме:84
Каталожный номер:4120001059
Комплект:1
Примечание:CBGJ3100/1010C-XF
№ на схеме:86
Каталожный номер:4041000645
Комплект:1
Примечание:LGB165-004130
№ на схеме:87
Каталожный номер:4041000646
Комплект:1
Примечание:LGB165-004070
№ на схеме:88
Каталожный номер:2911000810
Комплект:1
Примечание:
№ на схеме:89
Каталожный номер:2913000412
Комплект:1
Примечание:
№ на схеме:90
Каталожный номер:4030000279
Комплект:8
Примечание:GB3452.1-25*3. 55G
№ на схеме:91
Каталожный номер:4011000309
Комплект:10
Примечание:GB16674-М10*50EpZn-8. 8
№ на схеме:92
Каталожный номер:4011000164
Комплект:8
Примечание:GB16674-М10*35EpZn-8. 8
№ на схеме:93
Каталожный номер:4120000867
Комплект:2
Примечание:HSGF-125*70*771-1240
№ на схеме:94
Каталожный номер:2913000413
Комплект:1
Примечание:
№ на схеме:95
Каталожный номер:2913000830
Комплект:1
Примечание:
