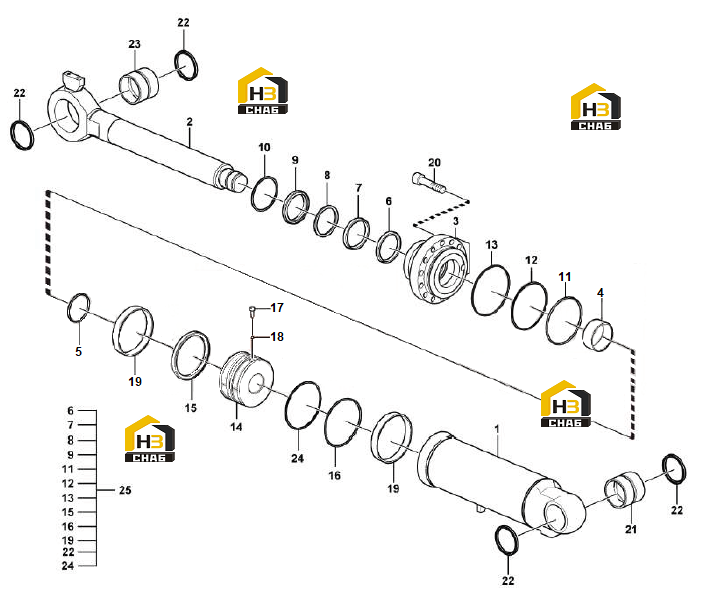

Цилиндр наклона

← Цилиндр наклона в сборе Стрела погрузчика, коромысло, тяга →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder tube

Каталожный номер:4120008483001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Piston rod

Каталожный номер:4120008483002

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cover

Каталожный номер:4120008483003

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bushing

Каталожный номер:4120008483004

Комплект:1

Примечание:

№ на схеме:5

Наименование:Retaining ring

Каталожный номер:4120007051007

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sealing ring

Каталожный номер:4120000868034

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sealing ring

Каталожный номер:4120000868035

Комплект:1

Примечание:

№ на схеме:8

Наименование:Retaining ring

Каталожный номер:4120008483005

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sealing ring

Каталожный номер:4120000868037

Комплект:1

Примечание:

№ на схеме:10

Наименование:Retaining ring

Каталожный номер:4120005980008

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:4120008483006

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:4120008483007

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:4120008483008

Комплект:1

Примечание:

№ на схеме:14

Наименование:Piston

Каталожный номер:4120008483009

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sealing ring

Каталожный номер:4120000868042

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:4120006574001

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:4120005685008

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ball

Каталожный номер:4090000168

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sealing ring

Каталожный номер:4120008483011

Комплект:2

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:4120006000010

Комплект:12

Примечание:

№ на схеме:21

Наименование:Bushing

Каталожный номер:4120005071004

Комплект:1

Примечание:

№ на схеме:22

Наименование:Sealing ring

Каталожный номер:4120007051016

Комплект:4

Примечание:

№ на схеме:23

Наименование:Bushing

Каталожный номер:4120007777007

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:4120008483010

Комплект:1

Примечание:

№ на схеме:25

Наименование:Sealing kit

Каталожный номер:4120008483012

Комплект:1

Примечание:
