Трансмиссия в сборе

Трансмиссия в сборе

← Фильтр масляный (371328) Трансмиссия в разборе →

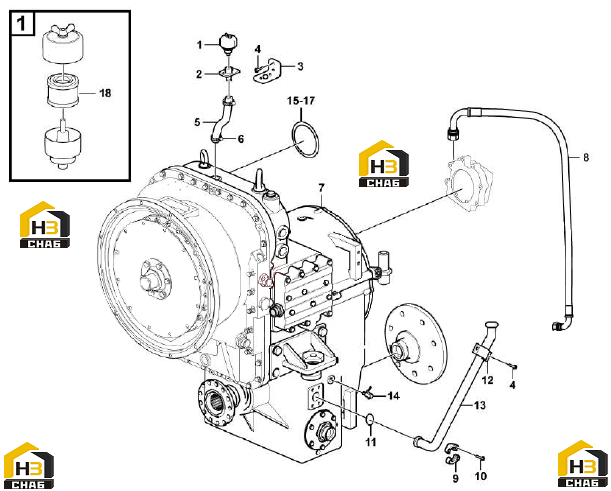

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Breather assembly
Каталожный номер:4110001544
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Nipple
Каталожный номер:29050018011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Attaching plate
Каталожный номер:29050023241
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:4011000461
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:4030001046
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Clamp
Каталожный номер:4017000011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Transmission
Каталожный номер:29050028021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose assembly
Каталожный номер:29050000031
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Flange half
Каталожный номер:4041000056
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:4011000475
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-ring
Каталожный номер:4030000029
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Clamp
Каталожный номер:29050000091
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Pipe
Каталожный номер:29050025781
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Plug
Каталожный номер:4190000010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Shim
Каталожный номер:29050022281
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Shim
Каталожный номер:29050022291
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Shim
Каталожный номер:29050022301
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Filter insert
Каталожный номер:4110001544001
Комплект:1
Примечание:
