Насос рулевого управления в сборе (370101)

Насос рулевого управления в сборе (370101)

← Насос рулевого управления в сборе (370142) Рулевой редуктор →

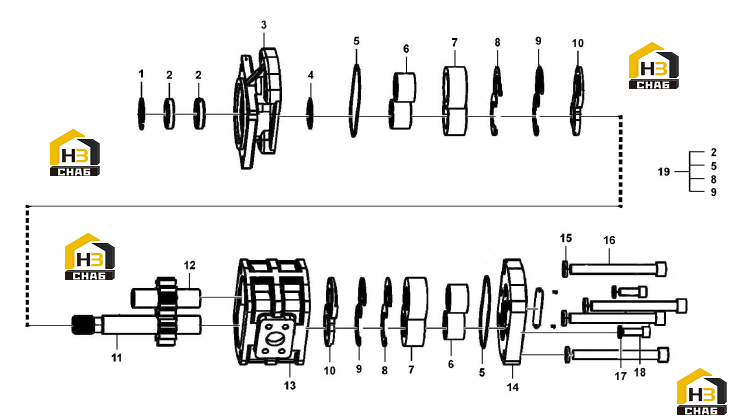

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Retaining ring
Каталожный номер:4120000171005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Sealing ring
Каталожный номер:4120000171004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Cover
Каталожный номер:4120000866101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Retaining ring
Каталожный номер:4015000245
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sealing ring
Каталожный номер:4120000171112
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Needle bearing
Каталожный номер:4120000171002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bushing
Каталожный номер:4120000171106
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Retaining ring
Каталожный номер:4120000171107
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Sealing washer
Каталожный номер:4120000171108
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Side board
Каталожный номер:4120000171109
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Drive shaft
Каталожный номер:4120002117011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Shaft
Каталожный номер:4120000866103
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Pump body
Каталожный номер:4120002117012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Cover
Каталожный номер:4120000866109
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Spring washer
Каталожный номер:4015000098
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Screw
Каталожный номер:4120002117013
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Spring washer
Каталожный номер:4015000026
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Screw
Каталожный номер:4014000110
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Sealing ring kit
Каталожный номер:4120002117014
Комплект:1
Примечание:
