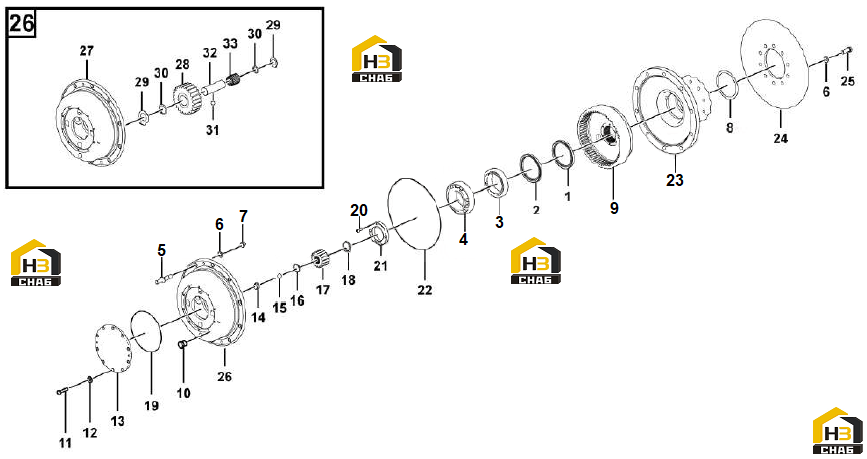

Колесный редуктор (часть ii)

← Мост задний в разборе Главный задний привод в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sealing ring

Каталожный номер:4030001095

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sealing ring

Каталожный номер:4030001096

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bearing

Каталожный номер:4021000334

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bearing

Каталожный номер:4021000336

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:29070024101

Комплект:10

Примечание:

№ на схеме:6

Наименование:Spring washer

Каталожный номер:4015000029

Комплект:24

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:4013000407

Комплект:10

Примечание:

№ на схеме:8

Наименование:Cover

Каталожный номер:29090013661

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring gear

Каталожный номер:29090014471

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plug

Каталожный номер:29070021441

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:4011001249

Комплект:10

Примечание:

№ на схеме:12

Наименование:Spring washer

Каталожный номер:4015000025

Комплект:10

Примечание:

№ на схеме:13

Наименование:Cover

Каталожный номер:29070007671

Комплект:1

Примечание:

№ на схеме:14

Наименование:Block

Каталожный номер:29070009161

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ball

Каталожный номер:4090000006

Комплект:1

Примечание:

№ на схеме:16

Наименование:Retaining ring

Каталожный номер:4015000257

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sun gear

Каталожный номер:29090011941

Комплект:1

Примечание:

№ на схеме:18

Наименование:Shim

Каталожный номер:29070024081

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:29070007681

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:4014000118

Комплект:2

Примечание:

№ на схеме:21

Наименование:Round nut

Каталожный номер:29090011431

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:29070019841

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hub

Каталожный номер:29090011442

Комплект:1

Примечание:

№ на схеме:24

Наименование:Brake disc

Каталожный номер:29070020651

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:4011001431

Комплект:14

Примечание:

№ на схеме:26

Наименование:Planet gear kit

Каталожный номер:29090013671

Комплект:1

Примечание:

№ на схеме:27

Наименование:Planet carrier

Каталожный номер:29090011411

Комплект:1

Примечание:

№ на схеме:28

Наименование:Planet gear

Каталожный номер:29070019831

Комплект:3

Примечание:

№ на схеме:29

Наименование:Shim

Каталожный номер:29070013181

Комплект:6

Примечание:

№ на схеме:30

Наименование:Ball

Каталожный номер:4090000007

Комплект:3

Примечание:

№ на схеме:31

Наименование:Planet gear shaft

Каталожный номер:3050900043

Комплект:3

Примечание:

№ на схеме:32

Наименование:Retaining ring

Каталожный номер:3050900042

Комплект:6

Примечание:

№ на схеме:33

Наименование:Needle roller

Каталожный номер:4090000003

Комплект:84

Примечание:
