Фильтр масляный (410710)

← Набор для ремонта (ремкомплект) Фильтр масляный (410708) →

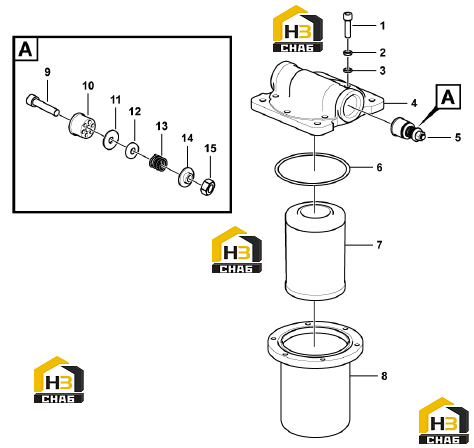

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Screw
Каталожный номер:4011000448
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Spring washer
Каталожный номер:4015000036
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:4015000072
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Cover
Каталожный номер:4110000507057
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:By-pass valve
Каталожный номер:4110000507058
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-ring
Каталожный номер:4030000305
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Filter insert
Каталожный номер:4110000507007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Filter cartridge
Каталожный номер:4110000507060
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw
Каталожный номер:4014000119
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Valve shelf
Каталожный номер:4110000507061
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Sealing washer
Каталожный номер:4110000507062
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Spring seat
Каталожный номер:4110000507063
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Spring
Каталожный номер:4110000507064
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Spring plate
Каталожный номер:4110000507065
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Nut
Каталожный номер:4013000360
Комплект:1
Примечание:
