Электропроводка передней рамы

Электропроводка передней рамы

← Система электропитания Электропроводка задней рамы →

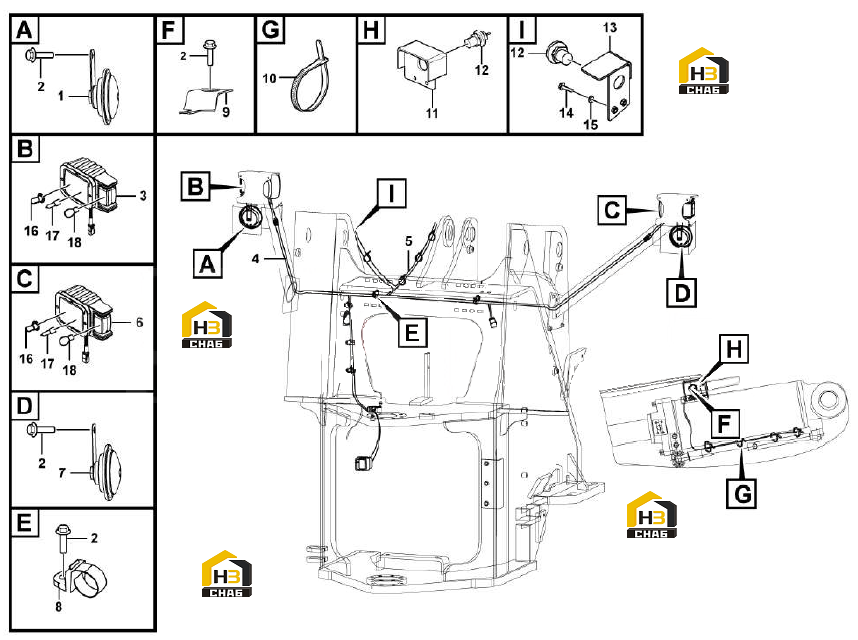

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Horn
Каталожный номер:4130001287
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:4011000461
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Lamp
Каталожный номер:4130001731
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Wiring harness
Каталожный номер:29410000571
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Wiring harness
Каталожный номер:29410000121
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Lamp
Каталожный номер:4130001732
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Horn
Каталожный номер:4130001286
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Strip clamp
Каталожный номер:14400342
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Clip
Каталожный номер:4130001450
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Cable tie
Каталожный номер:4190001833
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bracket
Каталожный номер:29140023071
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Position switch
Каталожный номер:4130001028
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bracket
Каталожный номер:29140013911
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bolt
Каталожный номер:4011000197
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:4015000168
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bulb
Каталожный номер:4130002035
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bulb
Каталожный номер:4130002034
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Bulb
Каталожный номер:4130000618
Комплект:1
Примечание:
