Блок-корпус испарителя (часть ii)

Блок-корпус испарителя (часть ii)

← Блок-корпус испарителя (часть i) Блок испарителя →

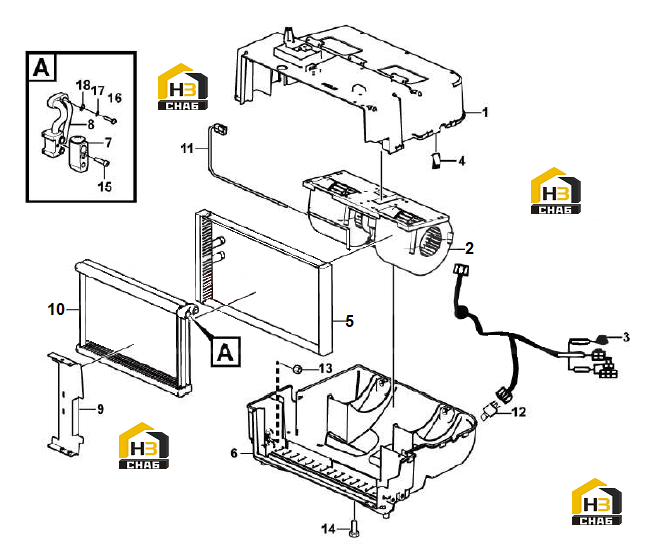

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Closure
Каталожный номер:29350010161
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Fan
Каталожный номер:4190002843
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Wiring harness
Каталожный номер:4190002844
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Clamp
Каталожный номер:4190002845
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Cell core
Каталожный номер:4190002846
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Closure
Каталожный номер:29350010181
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Expansion valve
Каталожный номер:4190002847
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose
Каталожный номер:4190002848
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bracket
Каталожный номер:4190002849
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Cell core
Каталожный номер:4190002850
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Sensor
Каталожный номер:4190002851
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Relay
Каталожный номер:4190002852
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Nut
Каталожный номер:4013000210
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Screw
Каталожный номер:4014000302
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Screw
Каталожный номер:4014000397
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Screw
Каталожный номер:4014000398
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Spring washer
Каталожный номер:4015000034
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Washer
Каталожный номер:4015000110
Комплект:2
Примечание:
