Цилиндр наклона (371401)

Цилиндр наклона (371401)

← Цилиндр наклона (371368) Стрела погрузчика, коромысло, тяга →

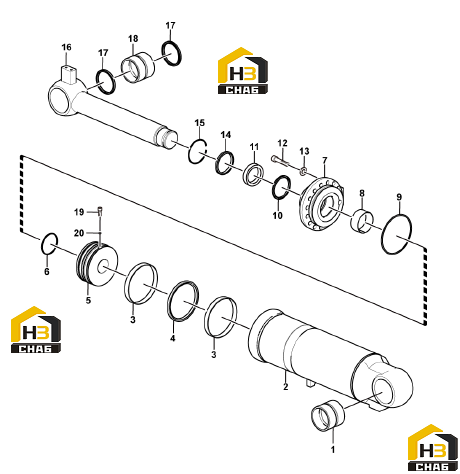

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bushing
Каталожный номер:4120000868008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cylinder tube
Каталожный номер:4120000868010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Sealing ring kit
Каталожный номер:4120000868007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Sealing ring kit
Каталожный номер:4120000868007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Piston
Каталожный номер:4120000868014
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sealing ring kit
Каталожный номер:4120000868007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Cover
Каталожный номер:4120000868016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Sealing ring kit
Каталожный номер:4120000868007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Sealing ring kit
Каталожный номер:4120000868007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Sealing ring kit
Каталожный номер:4120000868007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Sealing ring kit
Каталожный номер:4120000868007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Screw
Каталожный номер:4014000147
Комплект:1
Примечание:GB70.1-M12*45EpZn-10.9
0 ₽
шт
№ на схеме:13
Наименование:Spring washer
Каталожный номер:4015000026
Комплект:1
Примечание:GB93-12-65Mn
0 ₽
шт
№ на схеме:14
Наименование:Sealing ring kit
Каталожный номер:4120000868007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Sealing ring kit
Каталожный номер:4120000868007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Piston rod
Каталожный номер:4120000868017
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Block
Каталожный номер:4120000868019
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Spherical plain bearing
Каталожный номер:4120000868020
Комплект:1
Примечание:GE60ES-C3
0 ₽
шт
№ на схеме:19
Наименование:Screw
Каталожный номер:4014000059
Комплект:1
Примечание:GB70-M8*20-8.8
0 ₽
шт
№ на схеме:20
Наименование:Ball
Каталожный номер:4090000126
Комплект:1
Примечание:GB308-5-GCr15
