Ковш 1,6

Ковш 1,6

← Электропроводка капота Дизельный двигатель в сборе →

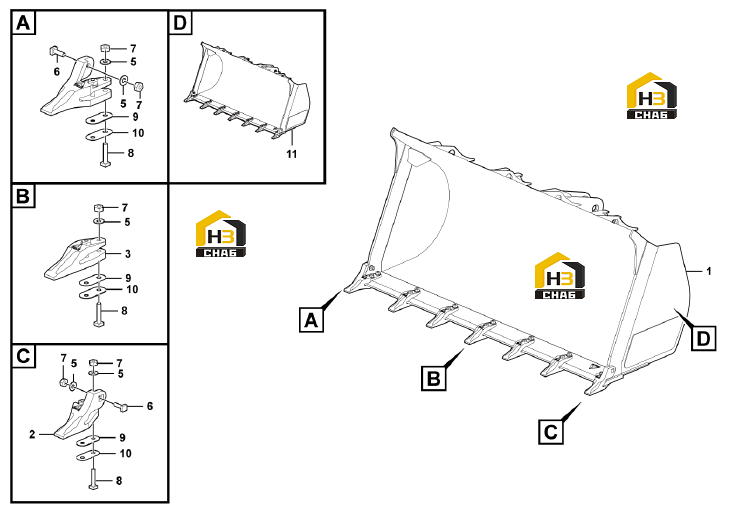

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bucket
Каталожный номер:29170038431
Комплект:1
Примечание:1.6
0 ₽
шт
№ на схеме:2
Наименование:Bucket tooth
Каталожный номер:29170036982
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bucket tooth
Каталожный номер:29170036972
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bucket tooth
Каталожный номер:29170036962
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:4015000001
Комплект:16
Примечание:GB1230-16EpZn-45
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:4043000337
Комплект:2
Примечание:GB002-M16*50
0 ₽
шт
№ на схеме:7
Наименование:Nut
Каталожный номер:4013000016
Комплект:16
Примечание:GB6170-M16EpZn-8
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:4040000032
Комплект:14
Примечание:GB002-M16*80
0 ₽
шт
№ на схеме:9
Наименование:Shim
Каталожный номер:29170049661
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Shim
Каталожный номер:29170049671
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bucket
Каталожный номер:29170038441
Комплект:1
Примечание:
