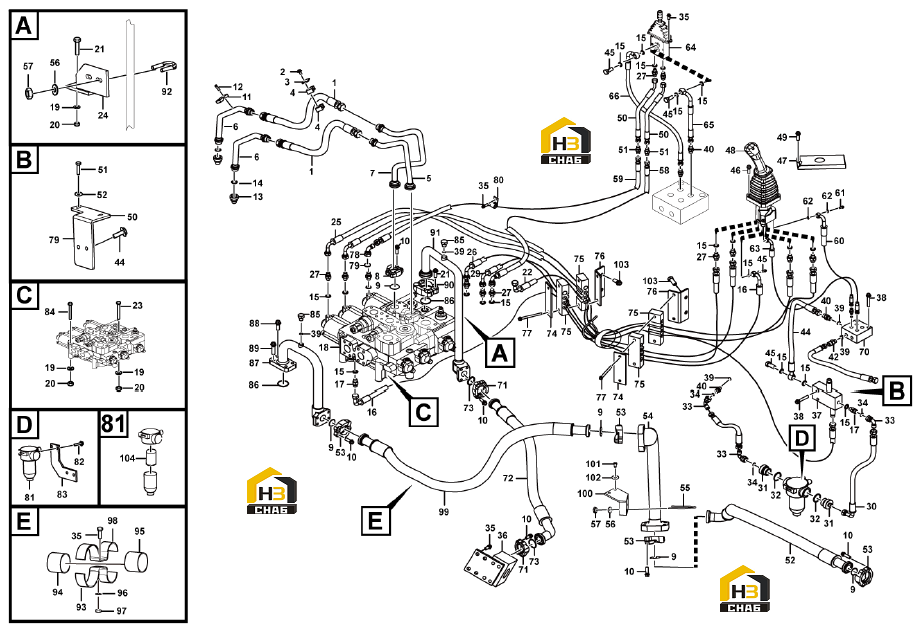

Гидравлическая система управления
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4041000719
Комплект:2
Примечание:GB127-012160
№ на схеме:2
Каталожный номер:4011000172
Комплект:4
Примечание:GB16674-M8*50EpZn-8.8
№ на схеме:8
Каталожный номер:4041000027
Комплект:2
Примечание:GB117-312551
№ на схеме:9
Каталожный номер:4030000029
Комплект:6
Примечание:GB3452.1-37.5*3.55G
№ на схеме:10
Каталожный номер:4011000475
Комплект:32
Примечание:GB16674-M10*30EpZn-8.8
№ на схеме:12
Каталожный номер:4011000161
Комплект:8
Примечание:GB16674-M8*35EpZn-8.8
№ на схеме:14
Каталожный номер:4030000241
Комплект:2
Примечание:GB3452.1-20.0*1.80G
№ на схеме:19
Каталожный номер:4015000168
Комплект:5
Примечание:GB97.1-12EpZn-300HV
№ на схеме:21
Каталожный номер:4011000477
Комплект:6
Примечание:GB16674-M12*35EpZn-8.8
№ на схеме:22
Каталожный номер:4041001061
Комплект:1
Примечание:GB128-004250
№ на схеме:23
Каталожный номер:4011000057
Комплект:2
Примечание:GB5782-M12*165EpZn-8.8
№ на схеме:25
Каталожный номер:29120016311
Комплект:1
Примечание:(2B-a2-A2)
№ на схеме:26
Каталожный номер:29120016321
Комплект:1
Примечание:(2A-b2-B2)
№ на схеме:28
Каталожный номер:29120016331
Комплект:1
Примечание:(1B-a1-A1)
№ на схеме:29
Каталожный номер:29120016341
Комплект:1
Примечание:(1A-b1-B1)
№ на схеме:30
Каталожный номер:4041000576
Комплект:1
Примечание:GB125-004065
№ на схеме:32
Каталожный номер:4030000276
Комплект:2
Примечание:GB3452.1-32.5*2.65G
№ на схеме:34
Каталожный номер:4030000240
Комплект:3
Примечание:GB3452.1-8.00*1.80G
№ на схеме:35
Каталожный номер:4011000458
Комплект:10
Примечание:GB16674-M8*20EpZn-8.8
№ на схеме:38
Каталожный номер:4011000473
Комплект:4
Примечание:GB16674-M10*55EpZn-8.8
№ на схеме:41
Каталожный номер:4041000613
Комплект:1
Примечание:GB124-004080
№ на схеме:45
Каталожный номер:4011000344
Комплект:5
Примечание:JB999-M14*1.5*32EpZn-35
№ на схеме:46
Каталожный номер:4011000488
Комплект:3
Примечание:GB16674-M10*16EpZn-8.8
№ на схеме:49
Каталожный номер:4014000058
Комплект:6
Примечание:GB70.1-M6*20EpZn-8.8
№ на схеме:50
Каталожный номер:4041001202
Комплект:2
Примечание:GB124-003058
№ на схеме:52
Каталожный номер:4041000532
Комплект:1
Примечание:GB162-012105
№ на схеме:53
Каталожный номер:4041000056
Комплект:4
Примечание:GB117-312550
№ на схеме:55
Каталожный номер:4011000556
Комплект:2
Примечание:JB/ZQ4321-33Zn-Q235A.F
№ на схеме:56
Каталожный номер:4015000162
Комплект:6
Примечание:GB97.1-10EpZn-300HV
№ на схеме:58
Каталожный номер:4041001448
Комплект:1
Примечание:GB124-003235
№ на схеме:59
Каталожный номер:4041001435
Комплект:1
Примечание:GB125-003280
№ на схеме:61
Каталожный номер:4011000366
Комплект:1
Примечание:JB999-M18*1.5*40EpZn-35
№ на схеме:68
Каталожный номер:4011000105
Комплект:2
Примечание:GB5783-M8*20EpZn-8.8
№ на схеме:69
Каталожный номер:4015000256
Комплект:2
Примечание:GB96.1-8EpZn-300HV
№ на схеме:71
Каталожный номер:4041000043
Комплект:2
Примечание:GB117-310490
№ на схеме:72
Каталожный номер:4041000731
Комплект:1
Примечание:GB107-010098
№ на схеме:73
Каталожный номер:4030000026
Комплект:2
Примечание:GB3452.1-32.5*3.55G
№ на схеме:77
Каталожный номер:4011000493
Комплект:4
Примечание:GB16674-M8*90EpZn-8.8
№ на схеме:79
Каталожный номер:4030000530
Комплект:1
Примечание:GB3452.1-6.00*1.80G
№ на схеме:81
Каталожный номер:4120001954
Комплект:1
Примечание:PLF-C30*10
№ на схеме:82
Каталожный номер:4011000447
Комплект:4
Примечание:GB16674-M10*20EpZn-8.8
№ на схеме:84
Каталожный номер:4011000056
Комплект:1
Примечание:GB5782-M12*145EpZn-8.8
№ на схеме:86
Каталожный номер:4030000130
Комплект:2
Примечание:GB3452.1-47.5*3.55G
№ на схеме:88
Каталожный номер:4011000478
Комплект:2
Примечание:GB16674-M12*55EpZn-8.8
№ на схеме:89
Каталожный номер:4011000793
Комплект:2
Примечание:GB16674-M12*65EpZn-8.8
№ на схеме:90
Каталожный номер:4041000010
Комплект:1
Примечание:GB117-314651
№ на схеме:94
Каталожный номер:4041001188
Комплект:2
Примечание:GB123-0219
№ на схеме:95
Каталожный номер:4041000869
Комплект:2
Примечание:GB123-0740
№ на схеме:96
Каталожный номер:4015000072
Комплект:2
Примечание:GB97.1-8EpZn-300HV
