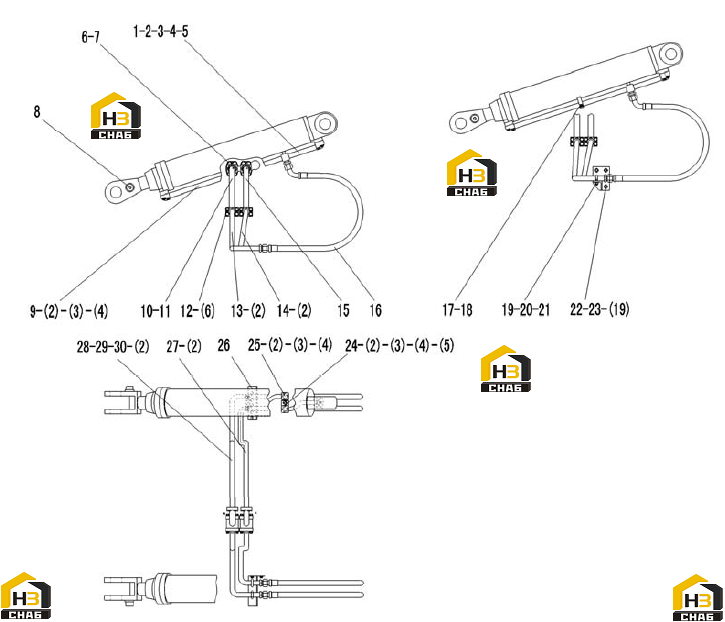

Цилиндр подъема в сборе

← Рабочий насос в сборе Цилиндр наклона ковша →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BIG CHAMBER STEEL TUBE OF RIGHT LIFTING CYLINDER

Каталожный номер:29130004121

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-RING GB3452.1-25*3.55G

Каталожный номер:4030000279

Комплект:8

Примечание:GB3452.1-25.0*3.55G

№ на схеме:3

Наименование:BOLT GB16674-M10*50EpZn-8.8

Каталожный номер:4011000309

Комплект:8

Примечание:GB16674-M10*50EpZn-8.8

№ на схеме:4

Наименование:BOLT GB16674-M10*35EpZn-8.8

Каталожный номер:4011000164

Комплект:8

Примечание:GB16674-M10*35EpZn-8.8

№ на схеме:5

Наименование:BOLT GB16674-M10*20EpZn-8.8

Каталожный номер:4011000447

Комплект:2

Примечание:GB16674-M10*20EpZn-8.8

№ на схеме:6

Наименование:BOLT GB16674-M10*30EpZn-8.8

Каталожный номер:4011000475

Комплект:24

Примечание:GB16674-M10*30EpZn-8.8

№ на схеме:7

Наименование:FLANGE LGB117312551

Каталожный номер:4041000027

Комплект:2

Примечание:LGB117-312551

№ на схеме:8

Наименование:LIFT CYLINDER HSGF-125*70*771-1240

Каталожный номер:4120000867

Комплект:2

Примечание:HSGF-125*70*771-1240

№ на схеме:9

Наименование:OIL TUBE OF SMALL CHAMBER RIGHT LIFTING CYLINDER

Каталожный номер:29130004131

Комплект:1

Примечание:

№ на схеме:10

Наименование:SMALL CHAMBER THREE-WAY TUBE OF LIFTING CYLINDER

Каталожный номер:29130008301

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING GB3452.1-37.5*3.55G

Каталожный номер:4030000029

Комплект:2

Примечание:GB3452.1-37.5*3.55G

№ на схеме:12

Наименование:FLANGE LGB117306400

Каталожный номер:4041000137

Комплект:4

Примечание:LGB117-306400

№ на схеме:13

Наименование:FROM VALVE TO LEFT LIFTING CYLINDER SMALL CHAMBER TUBE

Каталожный номер:29130008311

Комплект:1

Примечание:

№ на схеме:14

Наименование:FROM VALVE TO LEFT LIFTING CYLINDER BIG CHAMBER TUBE

Каталожный номер:29130008321

Комплект:1

Примечание:

№ на схеме:15

Наименование:BIG CHAMBER THREE-WAY TUBE OF LIFTING CYLINDER

Каталожный номер:29130008351

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOSE OF LIFTING CYLINDER

Каталожный номер:29130010131

Комплект:4

Примечание:

№ на схеме:17

Наименование:BOLT GB16674-M8*20Ep.Zn-8.8

Каталожный номер:4011000458

Комплект:4

Примечание:GB16674-M8*20EpZn-8.8

№ на схеме:18

Наименование:CLAMP

Каталожный номер:29130004081

Комплект:2

Примечание:

№ на схеме:19

Наименование:WASHER GB97.1-10EpZn-300HV

Каталожный номер:4015000162

Комплект:14

Примечание:GB97.1-10EpZn-300HV

№ на схеме:20

Наименование:U-BOLT JB/ZQ4321-25Zn-Q235A

Каталожный номер:4011000490

Комплект:4

Примечание:JB/ZQ4321-25Zn-Q235A.F

№ на схеме:21

Наименование:NUT GB6170-M10EpZn-8

Каталожный номер:4013000007

Комплект:8

Примечание:GB6170-M10EpZn-8

№ на схеме:22

Наименование:STEADY REST A

Каталожный номер:29130004091

Комплект:1

Примечание:A

№ на схеме:23

Наименование:BOLT GB5783-M10*16EpZn-8.8

Каталожный номер:4011000080

Комплект:6

Примечание:GB5783-M10*16EpZn-8.8

№ на схеме:24

Наименование:BIG CHAMBER TUBE OF LEFT LIFTING CYLINDER

Каталожный номер:29130004071

Комплект:1

Примечание:

№ на схеме:25

Наименование:OIL TUBE OF SMALL CHAMBER LEFT LIFTING CYLINDER

Каталожный номер:29130004021

Комплект:1

Примечание:

№ на схеме:26

Наименование:STEADY REST B

Каталожный номер:29130004111

Комплект:1

Примечание:B

№ на схеме:27

Наименование:FROM VALVE TO RIGHT LIFTING CYLINDER BIG CHAMBER TUBE

Каталожный номер:29130008331

Комплект:1

Примечание:

№ на схеме:28

Наименование:FROM VALVE TO RIGHT LIFTING CYLINDER SMALL CHAMBER TUBE

Каталожный номер:29130008341

Комплект:1

Примечание:

№ на схеме:29

Наименование:PLUG LGB13501421

Каталожный номер:4041000774

Комплект:2

Примечание:LGB135-01422

№ на схеме:30

Наименование:O-RING LGB168-11124

Каталожный номер:4041000767

Комплект:2

Примечание:LGB168-11124
