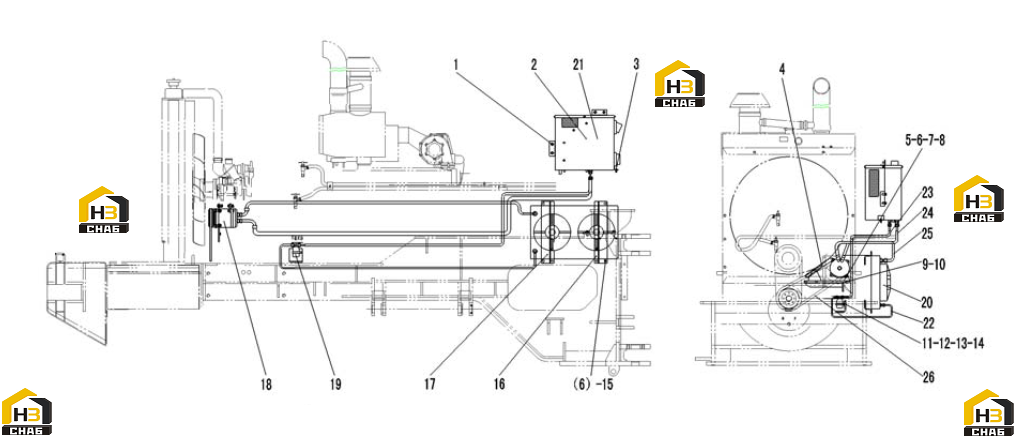

Система кондиционирования воздуха
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4011000461
Комплект:4
Примечание:GB16674-M8*16EpZn-8.8
№ на схеме:2
Каталожный номер:4190001114
Комплект:1
Примечание:LG936D3
№ на схеме:3
Каталожный номер:4011000154
Комплект:1
Примечание:GB16674-M6*20EpZn-8.8
№ на схеме:5
Каталожный номер:4011000514
Комплект:4
Примечание:GB5783-M10*45EpZn-8.8
№ на схеме:6
Каталожный номер:4013000007
Комплект:8
Примечание:GB6170-M10EpZn-8
№ на схеме:7
Каталожный номер:4015000162
Комплект:4
Примечание:GB97.1-10EpZn-300HV
№ на схеме:8
Каталожный номер:4015000025
Комплект:4
Примечание:GB93-10-65Mn
№ на схеме:10
Каталожный номер:29350009031
Комплект:1
Примечание:
№ на схеме:12
Каталожный номер:4011000153
Комплект:2
Примечание:GB16674-M6*16EpZn-8.8
№ на схеме:13
Каталожный номер:4013000028
Комплект:2
Примечание:GB6170-M6EpZn-8
№ на схеме:14
Каталожный номер:4011000474
Комплект:8
Примечание:GB16674-M10*25EpZn-8.8
№ на схеме:15
Каталожный номер:29350007801
Комплект:1
Примечание:
№ на схеме:16
Каталожный номер:29350007791
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:4011000560
Комплект:2
Примечание:GB16674-M12*25EpZn-8.8
№ на схеме:22
Каталожный номер:4120001514
Комплект:1
Примечание:2100
№ на схеме:23
Каталожный номер:4120001515
Комплект:1
Примечание:2100
№ на схеме:24
Каталожный номер:4120001812
Комплект:1
Примечание:2600
№ на схеме:25
Каталожный номер:4120001809
Комплект:1
Примечание:2400
№ на схеме:26
Каталожный номер:4110000310
Комплект:1
Примечание:AV13*1170
№ на схеме:27
Каталожный номер:4110000379
Комплект:1
Примечание:AV13X1250
