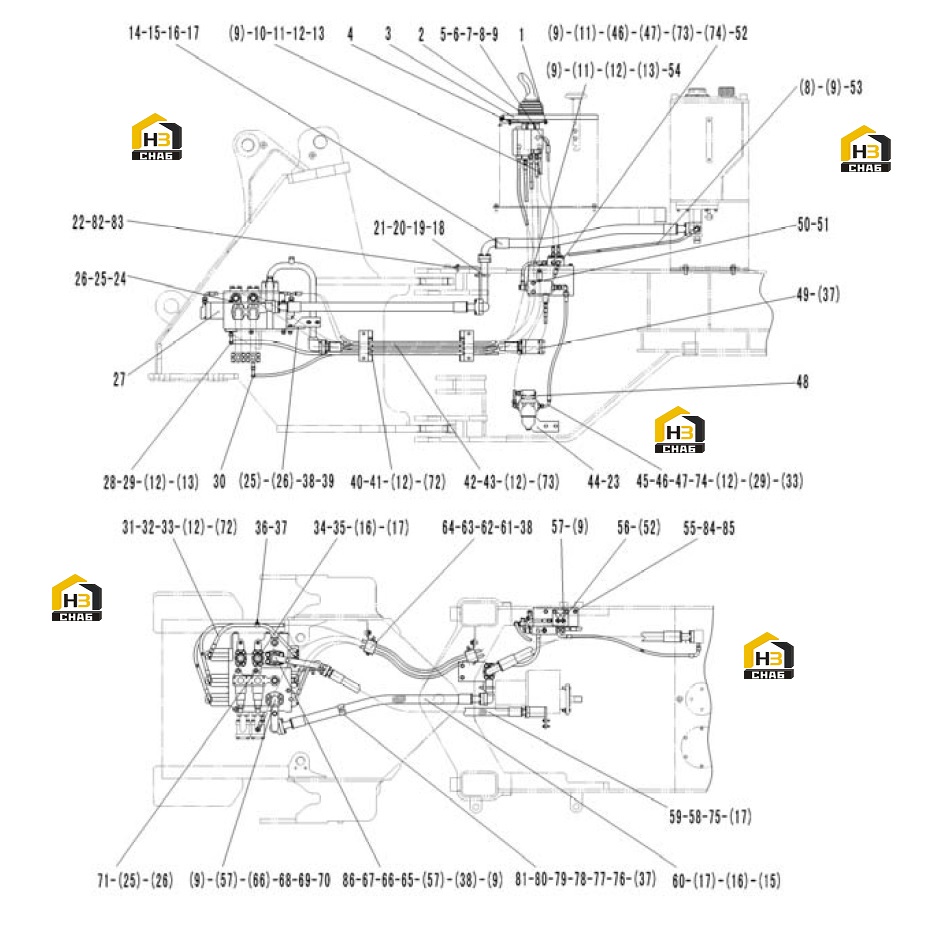

Гидравлический узел управления
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4011000488
Комплект:4
Примечание:GB16674-M10*16EpZn-8.8
№ на схеме:2
Каталожный номер:4120002027
Комплект:1
Примечание:DXS-00
№ на схеме:4
Каталожный номер:4014000058
Комплект:6
Примечание:GB70.1-M6*20EpZn-8.8
№ на схеме:5
Каталожный номер:29120016291
Комплект:1
Примечание:
№ на схеме:6
Каталожный номер:4011000366
Комплект:1
Примечание:JB999-M18*1.5*40EpZn-35
№ на схеме:8
Каталожный номер:4041000150
Комплект:2
Примечание:LGB120-01814
№ на схеме:9
Каталожный номер:4041000767
Комплект:9
Примечание:LGB168-11124
№ на схеме:11
Каталожный номер:4041000604
Комплект:3
Примечание:LGB120-01614
№ на схеме:13
Каталожный номер:4011000344
Комплект:3
Примечание:JB999-M14*1.5*32EpZn-35
№ на схеме:14
Каталожный номер:4041000532
Комплект:1
Примечание:LGB162-012105
№ на схеме:15
Каталожный номер:4041000056
Комплект:4
Примечание:LGB117-312550
№ на схеме:16
Каталожный номер:4030000029
Комплект:6
Примечание:GB3452.1-37.5*3.55G
№ на схеме:17
Каталожный номер:4011000475
Комплект:32
Примечание:GB16674-M10*30EpZn-8.8
№ на схеме:19
Каталожный номер:4011000556
Комплект:2
Примечание:JB/ZQ4321-33Zn-Q235A.F
№ на схеме:20
Каталожный номер:4015000162
Комплект:6
Примечание:GB97.1-10EpZn-300HV
№ на схеме:21
Каталожный номер:4013000007
Комплект:6
Примечание:GB6170-M10EpZn-8
№ на схеме:23
Каталожный номер:4011000447
Комплект:4
Примечание:GB16674-M10*20EpZn-8.8
№ на схеме:24
Каталожный номер:4011000057
Комплект:2
Примечание:GB5782-M12*165EpZn-8.8
№ на схеме:25
Каталожный номер:4015000168
Комплект:5
Примечание:GB97.1-12EpZn-300HV
№ на схеме:26
Каталожный номер:4013000011
Комплект:5
Примечание:GB6170-M12EpZn-8
№ на схеме:27
Каталожный номер:4120001054
Комплект:1
Примечание:D32A-16
№ на схеме:30
Каталожный номер:4041001061
Комплект:1
Примечание:LGB128-004250
№ на схеме:31
Каталожный номер:4041001189
Комплект:1
Примечание:LGB125-003055
№ на схеме:32
Каталожный номер:4041001047
Комплект:1
Примечание:LGB143-01406
№ на схеме:33
Каталожный номер:4030000530
Комплект:1
Примечание:GB3452.1-6.00*1.80G
№ на схеме:34
Каталожный номер:4041000027
Комплект:2
Примечание:LGB117-312551
№ на схеме:35
Каталожный номер:4041000716
Комплект:2
Примечание:LGB134-01255
№ на схеме:37
Каталожный номер:4011000458
Комплект:8
Примечание:GB16674-M8*20EpZn-8.8
№ на схеме:38
Каталожный номер:4011000477
Комплект:10
Примечание:GB16674-M12*35EpZn-8.8
№ на схеме:40
Каталожный номер:29120016311
Комплект:1
Примечание:（2B-a2-A2）
№ на схеме:41
Каталожный номер:29120016321
Комплект:1
Примечание:（2A-b2-B2）
№ на схеме:42
Каталожный номер:29120016331
Комплект:1
Примечание:（1B-a1-A1）
№ на схеме:43
Каталожный номер:29120016341
Комплект:1
Примечание:（1A-b1-B1）
№ на схеме:45
Каталожный номер:4041000576
Комплект:1
Примечание:LGB125-004065
№ на схеме:47
Каталожный номер:4030000276
Комплект:2
Примечание:GB3452.1-32.5*2.65G
№ на схеме:50
Каталожный номер:4120000448
Комплект:1
Примечание:SF8-C
№ на схеме:51
Каталожный номер:4011000473
Комплект:4
Примечание:GB16674-M10*55EpZn-8.8
№ на схеме:52
Каталожный номер:4041001146
Комплект:1
Примечание:LGB124-004110
№ на схеме:53
Каталожный номер:29120010801
Комплект:1
Примечание:
№ на схеме:54
Каталожный номер:29120011471
Комплект:1
Примечание:
№ на схеме:57
Каталожный номер:4041000774
Комплект:4
Примечание:LGB135-01422
№ на схеме:58
Каталожный номер:4041000043
Комплект:2
Примечание:LGB117-310490
№ на схеме:59
Каталожный номер:4041000731
Комплект:1
Примечание:LGB107-010098
№ на схеме:60
Каталожный номер:4041001301
Комплект:1
Примечание:LGB163-012106
№ на схеме:64
Каталожный номер:4011000493
Комплект:4
Примечание:GB16674-M8*90EpZn-8.8
№ на схеме:65
Каталожный номер:4041000010
Комплект:1
Примечание:LGB117-314651
№ на схеме:66
Каталожный номер:4030000130
Комплект:2
Примечание:GB3452.1-47.5*3.55G
№ на схеме:67
Каталожный номер:29120010691
Комплект:1
Примечание:
№ на схеме:69
Каталожный номер:4011000478
Комплект:2
Примечание:GB16674-M12*55EpZn-8.8
№ на схеме:70
Каталожный номер:4011000793
Комплект:2
Примечание:GB16674-M12*65EpZn-8.8
№ на схеме:71
Каталожный номер:4011000056
Комплект:1
Примечание:GB5782-M12*145EpZn-8.8
№ на схеме:73
Каталожный номер:4041001023
Комплект:3
Примечание:LGB143-01608
№ на схеме:74
Каталожный номер:4030000240
Комплект:3
Примечание:GB3452.1-8.00*1.80G
№ на схеме:75
Каталожный номер:4030000026
Комплект:2
Примечание:GB3452.1-32.5*3.55G
№ на схеме:77
Каталожный номер:4041001188
Комплект:2
Примечание:LGB123-0219
№ на схеме:78
Каталожный номер:4041000869
Комплект:2
Примечание:LGB123-0740
№ на схеме:79
Каталожный номер:4015000072
Комплект:2
Примечание:GB97.1-8EpZn-300HV
№ на схеме:80
Каталожный номер:4013000033
Комплект:2
Примечание:GB6170-M8EpZn-8
№ на схеме:82
Каталожный номер:4011000197
Комплект:2
Примечание:GB5783-M12*25EpZn-8.8
№ на схеме:83
Каталожный номер:4015000186
Комплект:2
Примечание:GB96.1-12EpZn-300HV
№ на схеме:84
Каталожный номер:4011000105
Комплект:2
Примечание:GB5783-M8*20EpZn-8.8
№ на схеме:85
Каталожный номер:4015000256
Комплект:2
Примечание:GB96.1-8EpZn-300HV
№ на схеме:86
Каталожный номер:4041000958
Комплект:1
Примечание:LGB159-03040
