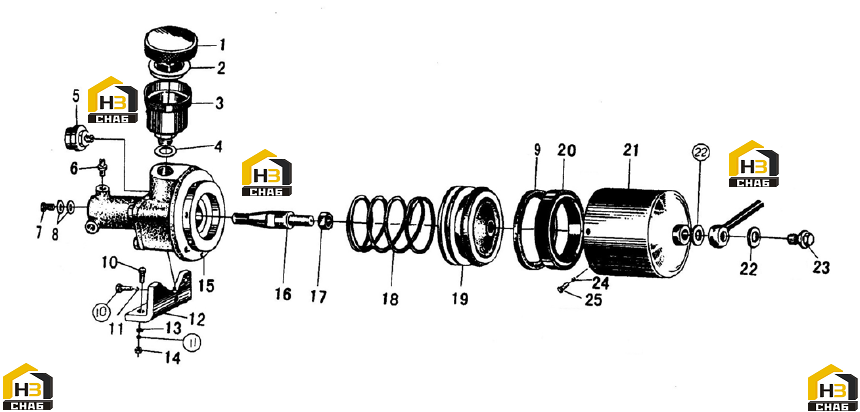

Усилитель тормозов

← Воздухораспределитель, воздухосборник, воздухоосушитель Система стояночного тормоза (часть ii) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:OIL RESERVOIR COVER

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:2

Наименование:FILTER SLEEVE

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:3

Наименование:OIL RESERVOIR

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:4

Наименование:O-RING 40*3.1

Каталожный номер:

Комплект:2

Примечание:40*3.1

№ на схеме:5

Наименование:AIR BLEEDER

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:6

Наименование:CONNECTOR

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:7

Наименование:FITTING

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:9

Наименование:SEALING WASHER

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:10

Наименование:BOLT M10*20-EpZn

Каталожный номер:

Комплект:8

Примечание:M10*20-EpZn

№ на схеме:11

Наименование:LOCK WASHER 10

Каталожный номер:

Комплект:8

Примечание:10

№ на схеме:12

Наименование:BRACKET

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:13

Наименование:WASHER 10

Каталожный номер:

Комплект:8

Примечание:10

№ на схеме:14

Наименование:NUT M10

Каталожный номер:

Комплект:4

Примечание:M10

№ на схеме:15

Наименование:BRAKE MAIN PUMP

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:16

Наименование:PUSH ROD

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:17

Наименование:NUT M12*1.5

Каталожный номер:

Комплект:2

Примечание:M12*1.5

№ на схеме:18

Наименование:SPRING

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:19

Наименование:PISTON

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:20

Наименование:YX-RING SEAL

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:21

Наименование:BOOSTING TANK

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:24

Наименование:WASHER 8

Каталожный номер:

Комплект:12

Примечание:8

№ на схеме:25

Наименование:BOLT M8*16

Каталожный номер:

Комплект:12

Примечание:M8*16
