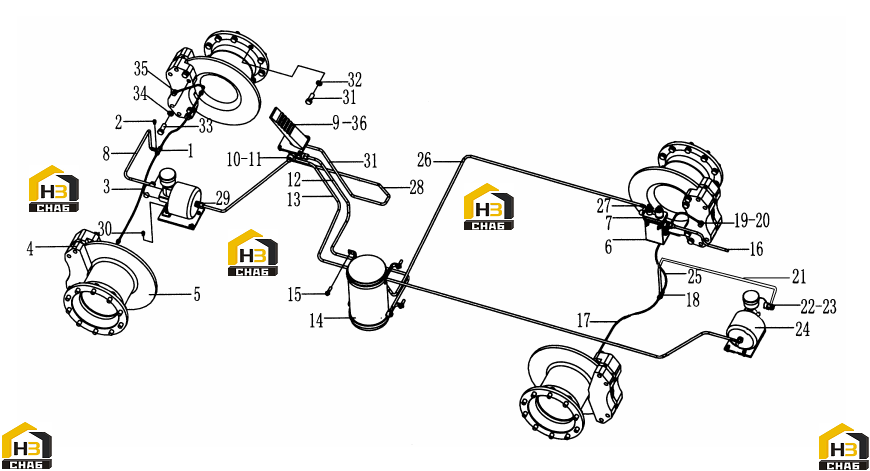

Тормозная система

← Клапан приоритетный Суппорт тормозной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TEE OF THE OIL LINE

Каталожный номер:3090900001

Комплект:1

Примечание:35

№ на схеме:2

Наименование:BOLT GB16674-M8*25EpZn-8.8

Каталожный номер:4011000455

Комплект:8

Примечание:GB16674-M8*25EpZn-8.8

№ на схеме:3

Наименование:TUBE OF FRONT AXLE

Каталожный номер:2922000406

Комплект:2

Примечание:

№ на схеме:4

Наименование:ZL40 BISK BRAKE LG09-ZDQ

Каталожный номер:4110000012

Комплект:4

Примечание:LG09-ZDQ

№ на схеме:5

Наименование:BRAKE DISH

Каталожный номер:3090900004

Комплект:4

Примечание:HT250

№ на схеме:6

Наименование:BRACKET

Каталожный номер:2922000402

Комплект:1

Примечание:Q235A

№ на схеме:7

Наименование:AIR DRYER

Каталожный номер:4120000084

Комплект:1

Примечание:ST-50G

№ на схеме:8

Наименование:TUBE LGB153-102050

Каталожный номер:4041000821

Комплект:1

Примечание:LGB153-102050

№ на схеме:9

Наименование:BRAKE VALVE LY60F

Каталожный номер:4120001795

Комплект:1

Примечание:LY60F

№ на схеме:10

Наименование:BOLT

Каталожный номер:2901000004

Комплект:4

Примечание:35

№ на схеме:11

Наименование:WASHER

Каталожный номер:2901000006

Комплект:12

Примечание:

№ на схеме:12

Наименование:TUBE FROM AIR RESERVOIR

Каталожный номер:2922000403

Комплект:1

Примечание:

№ на схеме:13

Наименование:TUBE FROM BRAKE VALVE TO BEAR BOOSTER

Каталожный номер:2922000118

Комплект:1

Примечание:

№ на схеме:14

Наименование:AIR RESERVOIR

Каталожный номер:2922000053

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT GB16674-M12*25EpZn-8.8

Каталожный номер:4011000560

Комплект:4

Примечание:GB16674-M12*25EpZn-8.8

№ на схеме:16

Наименование:TUBE FROM AIR DRYER TO AIR COMPRESSOR

Каталожный номер:2880904003

Комплект:1

Примечание:

№ на схеме:17

Наименование:TUBE OF BEAR AXLE(LEFT)

Каталожный номер:2922000407

Комплект:1

Примечание:

№ на схеме:18

Наименование:TEE OF THE OIL LINE

Каталожный номер:2922000013

Комплект:1

Примечание:35

№ на схеме:19

Наименование:CONNECTOR

Каталожный номер:3090900020

Комплект:2

Примечание:35

№ на схеме:20

Наименование:WASHER

Каталожный номер:3090900021

Комплект:10

Примечание:T2

№ на схеме:21

Наименование:TUBE TO BEAR AXLE

Каталожный номер:2090900020

Комплект:1

Примечание:

№ на схеме:22

Наименование:CONNECTOR

Каталожный номер:2922000016

Комплект:2

Примечание:35

№ на схеме:23

Наименование:WASHER

Каталожный номер:2922000017

Комплект:2

Примечание:T2

№ на схеме:24

Наименование:BOOSTER XZ-60

Каталожный номер:4120000090

Комплект:2

Примечание:XZ-60

№ на схеме:25

Наименование:TUBE OF BEAR AXLE(RIGHT)

Каталожный номер:2922000408

Комплект:1

Примечание:

№ на схеме:26

Наименование:TUBE LGB149004220

Каталожный номер:4041000560

Комплект:1

Примечание:LGB149004220

№ на схеме:27

Наименование:WASHER

Каталожный номер:2901000005

Комплект:2

Примечание:

№ на схеме:28

Наименование:TUBE LGB151004205

Каталожный номер:4041000561

Комплект:1

Примечание:LGB151004205

№ на схеме:29

Наименование:CONNECTOR

Каталожный номер:2901000007

Комплект:4

Примечание:35

№ на схеме:30

Наименование:BOLT GB16674-M10*20EpZn-8.8

Каталожный номер:4011000447

Комплект:4

Примечание:GB16674-M10*20EpZn-8.8

№ на схеме:31

Наименование:BOLT GB5786-M18*1.5*50EpZn-8.8

Каталожный номер:4011000452

Комплект:40

Примечание:GB5786-M18*1.5*50EpZn-8.8

№ на схеме:32

Наименование:WASHER GB93-18-65Mn

Каталожный номер:4015000029

Комплект:40

Примечание:GB93-18-65Mn

№ на схеме:33

Наименование:BOLT

Каталожный номер:2907000010

Комплект:16

Примечание:40Cr

№ на схеме:34

Наименование:WASHER GB93-20-65Mn

Каталожный номер:4015000030

Комплект:16

Примечание:GB93-20-65Mn

№ на схеме:35

Наименование:CONNECTOR

Каталожный номер:2922000409

Комплект:2

Примечание:35

№ на схеме:36

Наименование:BRAKE LAMP SWITCH YK209K

Каталожный номер:4130000521

Комплект:1

Примечание:YK209K
