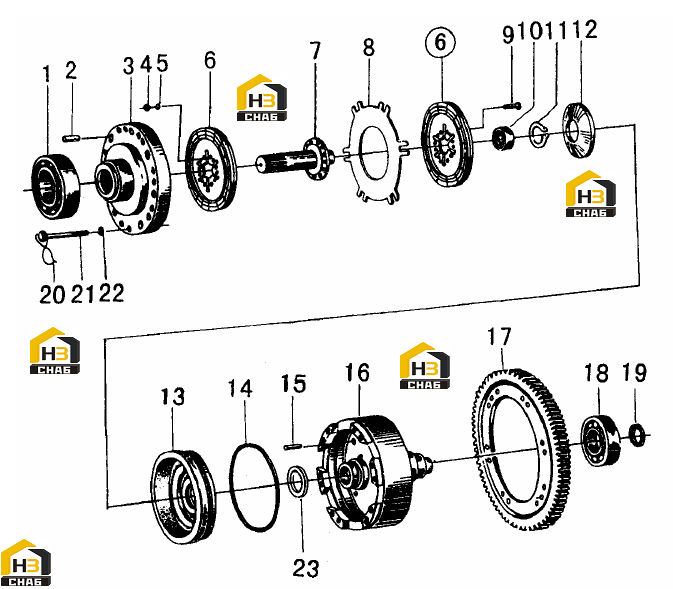

Шестерня четвертой передачи главного вала (часть ii)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4021000015
Комплект:1
Примечание:GB276-6022
№ на схеме:3
Каталожный номер:3030900103
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:4013000162
Комплект:12
Примечание:GB6170-M8-8
№ на схеме:5
Каталожный номер:4015000036
Комплект:12
Примечание:GB93-8-65Mn
№ на схеме:6
Каталожный номер:2030900020
Комплект:2
Примечание:
№ на схеме:7
Каталожный номер:3030900104
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:3030900106
Комплект:1
Примечание:
№ на схеме:9
Каталожный номер:4011000105
Комплект:12
Примечание:GB5783-M8*20EpZn-8.8
№ на схеме:10
Каталожный номер:4021000016
Комплект:1
Примечание:GB276-6204
№ на схеме:11
Каталожный номер:4015000023
Комплект:1
Примечание:GB894.1-65-65Mn
№ на схеме:16
Каталожный номер:3030900109
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:3030900108
Комплект:1
Примечание:
№ на схеме:18
Каталожный номер:4021000024
Комплект:1
Примечание:GB276-6312
№ на схеме:20
Каталожный номер:4090000010
Комплект:1
Примечание:GB343-1.2*1200-SZ
№ на схеме:21
Каталожный номер:3030900105
Комплект:12
Примечание:M12X1.25X100
№ на схеме:22
Каталожный номер:4015000026
Комплект:12
Примечание:GB93-12-65Mn
