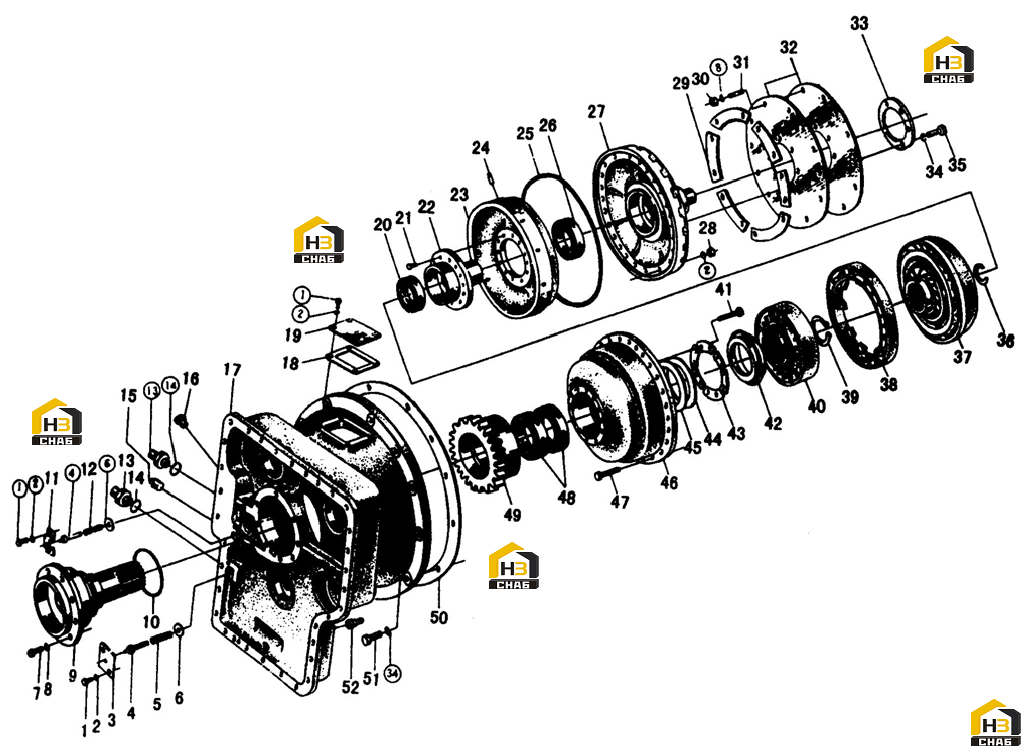

Гидротрансформатор в разборе

← Система гидротрансформатора Система коробки передач (часть i) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BLOT M8X16

Каталожный номер:

Комплект:8

Примечание:M8X16

№ на схеме:2

Наименование:WASHER 8

Каталожный номер:

Комплект:32

Примечание:8

№ на схеме:3

Наименование:FILLER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:4

Наименование:VALVE STEM

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:5

Наименование:SPRING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:6

Наименование:SPACER

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:7

Наименование:BOLT M10X25

Каталожный номер:

Комплект:8

Примечание:M10X25

№ на схеме:8

Наименование:WASHER 10

Каталожный номер:

Комплект:20

Примечание:

№ на схеме:9

Наименование:STATOR SEAT

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:10

Наименование:SEAL RING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:11

Наименование:VALVE COVER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:12

Наименование:SPRING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:13

Наименование:FITTING Do28.

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:14

Наименование:O-RING 35X3.1

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:15

Наименование:PLUG

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:16

Наименование:THERMOMETER JOINT

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:17

Наименование:HOUSING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:18

Наименование:GASKET PAPER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:19

Наименование:FILLER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:20

Наименование:BEARING 6013

Каталожный номер:

Комплект:1

Примечание:6013

№ на схеме:21

Наименование:COUNTERSUNK RIVET M8X16

Каталожный номер:

Комплект:12

Примечание:M8X16

№ на схеме:22

Наименование:CASE OF FIRST-STAGE TURBINE

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:23

Наименование:SHELL OF FIRST-STAGE TURBINE

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:24

Наименование:SPRING PIN

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-RING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:26

Наименование:BEARING 6210

Каталожный номер:

Комплект:1

Примечание:6210

№ на схеме:27

Наименование:WHEEL SHELL

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:28

Наименование:NUT M8

Каталожный номер:

Комплект:24

Примечание:M8

№ на схеме:29

Наименование:SPACER

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:30

Наименование:NUT M10X1

Каталожный номер:

Комплект:12

Примечание:M10X1

№ на схеме:31

Наименование:DOUBLE END STUD AM10X1X18

Каталожный номер:

Комплект:12

Примечание:AM10X10X18

№ на схеме:32

Наименование:SPRING PLATE

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:33

Наименование:ROUND SHIM

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:34

Наименование:WASHER 12

Каталожный номер:

Комплект:18

Примечание:12

№ на схеме:35

Наименование:BLOT M12X30

Каталожный номер:

Комплект:6

Примечание:M12X30

№ на схеме:36

Наименование:SNAP RING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:37

Наименование:SECOND-STAGE TURBINE

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:38

Наименование:FIRST-STAGE TURNINE

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:39

Наименование:SNAP RING 80

Каталожный номер:

Комплект:1

Примечание:80

№ на схеме:40

Наименование:STATOR

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:41

Наименование:BOLT M8X30

Каталожный номер:

Комплект:12

Примечание:M8X30

№ на схеме:42

Наименование:RING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:43

Наименование:CHEAK SPACER

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:44

Наименование:CLAMPING PLATE

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:45

Наименование:ADJUSTING SPACER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:46

Наименование:IMPELLER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:47

Наименование:BOLT M8X32

Каталожный номер:

Комплект:24

Примечание:M8X32

№ на схеме:48

Наименование:BEARING 6017

Каталожный номер:

Комплект:2

Примечание:6017

№ на схеме:49

Наименование:GEAR

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:50

Наименование:GASKET PAPER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:51

Наименование:BOLT M12X48

Каталожный номер:

Комплект:12

Примечание:M12X48

№ на схеме:52

Наименование:CONNECTOR

Каталожный номер:

Комплект:1

Примечание:
