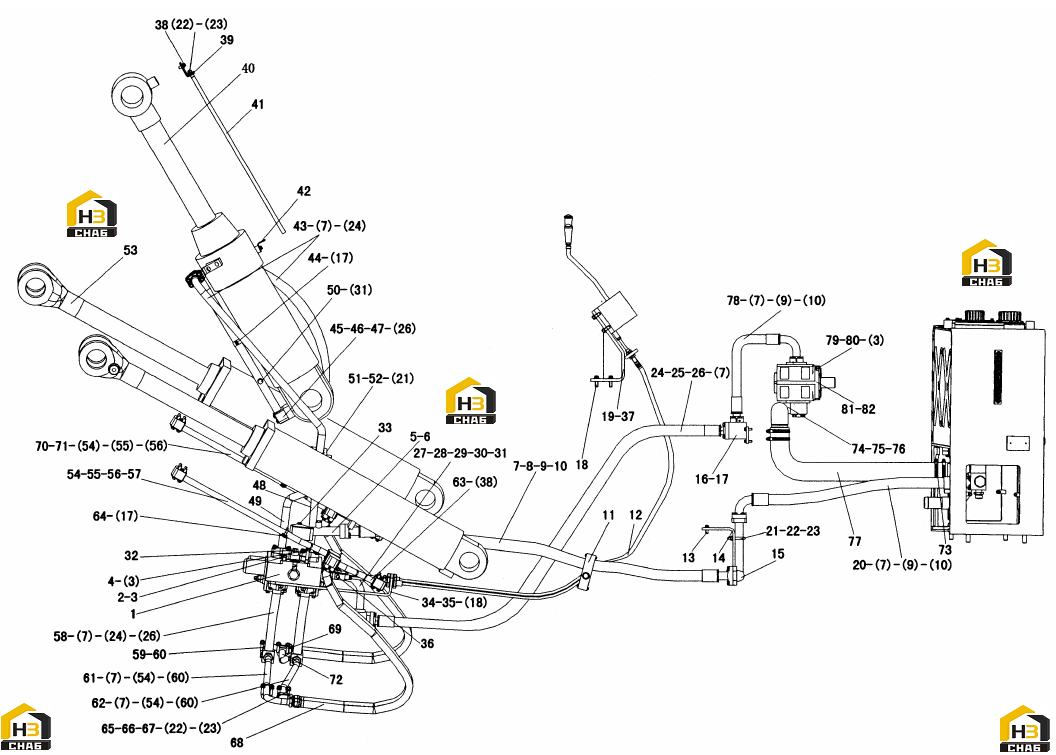

Гидросистема рабочего оборудования
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4120000414
Комплект:1
Примечание:DF-25B2-16
№ на схеме:2
Каталожный номер:4011000056
Комплект:1
Примечание:GB5782-M12*145EpZn-8.8
№ на схеме:3
Каталожный номер:4015000168
Комплект:12
Примечание:GB97.1-12EpZn-300HV
№ на схеме:4
Каталожный номер:4011000058
Комплект:1
Примечание:GB5782-M12*175EpZn-8.8
№ на схеме:5
Каталожный номер:2912000502
Комплект:1
Примечание:
№ на схеме:6
Каталожный номер:4030000031
Комплект:1
Примечание:GB3452.1-42.5*3.55G
№ на схеме:7
Каталожный номер:4011000475
Комплект:60
Примечание:GB16674-M10*30EpZn-8.8
№ на схеме:8
Каталожный номер:4041000705
Комплект:1
Примечание:LGB163012112
№ на схеме:9
Каталожный номер:4041000056
Комплект:7
Примечание:LGB117312550
№ на схеме:10
Каталожный номер:4030000029
Комплект:7
Примечание:GB3452.1-37.5*3.55G
№ на схеме:13
Каталожный номер:4011000137
Комплект:2
Примечание:GB16674-M12*20EpZn-8.8
№ на схеме:17
Каталожный номер:4011000458
Комплект:14
Примечание:GB16674-M8*20EpZn-8.8
№ на схеме:18
Каталожный номер:4011000477
Комплект:8
Примечание:GB16674-M12*35EpZn-8.8
№ на схеме:19
Каталожный номер:4120001071
Комплект:1
Примечание:LG12-936CZJG01
№ на схеме:20
Каталожный номер:4041000532
Комплект:1
Примечание:LGB162012105
№ на схеме:21
Каталожный номер:4011000556
Комплект:7
Примечание:JB/ZQ4321-33Zn-Q235A
№ на схеме:22
Каталожный номер:4013000007
Комплект:19
Примечание:GB6170-M10EpZn-8
№ на схеме:23
Каталожный номер:4015000162
Комплект:19
Примечание:GB97.1-10EpZn-300HV
№ на схеме:24
Каталожный номер:4041000043
Комплект:10
Примечание:LGB117310490
№ на схеме:25
Каталожный номер:4041000698
Комплект:1
Примечание:LGB107010125
№ на схеме:26
Каталожный номер:4030000026
Комплект:11
Примечание:GB3452.1-32.5*3.55G
№ на схеме:28
Каталожный номер:4011000447
Комплект:2
Примечание:GB16674-M10*20EpZn-8.8
№ на схеме:29
Каталожный номер:2912000405
Комплект:1
Примечание:
№ на схеме:30
Каталожный номер:4041000774
Комплект:2
Примечание:LGB135-01422
№ на схеме:31
Каталожный номер:4041000767
Комплект:3
Примечание:LGB168-11124
№ на схеме:32
Каталожный номер:4011000263
Комплект:2
Примечание:GB5782-M12*130EpZn-8.8
№ на схеме:33
Каталожный номер:4011000230
Комплект:1
Примечание:GB16674-M10*65EpZn-8.8
№ на схеме:34
Каталожный номер:2912000503
Комплект:1
Примечание:Q235A
№ на схеме:35
Каталожный номер:4013000011
Комплект:8
Примечание:GB6170-M12EpZn-8
№ на схеме:37
Каталожный номер:4120001072
Комплект:1
Примечание:LG12-936CZJG02
№ на схеме:38
Каталожный номер:4011000447
Комплект:2
Примечание:GB16674-M10*20EpZn-8.8
№ на схеме:40
Каталожный номер:4120000868
Комплект:1
Примечание:HSGF-140*80*502－952
№ на схеме:41
Каталожный номер:2914000402
Комплект:1
Примечание:
№ на схеме:42
Каталожный номер:2914000004
Комплект:1
Примечание:Q235A
№ на схеме:43
Каталожный номер:4041000703
Комплект:2
Примечание:LGB106010120
№ на схеме:45
Каталожный номер:2914000403
Комплект:1
Примечание:
№ на схеме:46
Каталожный номер:4011000309
Комплект:2
Примечание:GB16674-M10*50EpZn-8.8
№ на схеме:47
Каталожный номер:4011000473
Комплект:2
Примечание:GB16674-M10*55EpZn-8.8
№ на схеме:48
Каталожный номер:2914000404
Комплект:1
Примечание:A
№ на схеме:49
Каталожный номер:2914000405
Комплект:1
Примечание:B
№ на схеме:50
Каталожный номер:4041000774
Комплект:1
Примечание:LGB135-01422
№ на схеме:53
Каталожный номер:4120000867
Комплект:2
Примечание:HSGF-125*70*771-1240
№ на схеме:54
Каталожный номер:4030000279
Комплект:8
Примечание:GB3452.1-25*3.55G
№ на схеме:55
Каталожный номер:4011000309
Комплект:8
Примечание:GB16674-M10*50EpZn-8.8
№ на схеме:56
Каталожный номер:4011000164
Комплект:8
Примечание:GB16674-M10*35EpZn-8.8
№ на схеме:57
Каталожный номер:2913000402
Комплект:1
Примечание:
№ на схеме:58
Каталожный номер:2913000861
Комплект:2
Примечание:
№ на схеме:59
Каталожный номер:2913000867
Комплект:1
Примечание:
№ на схеме:60
Каталожный номер:4041000137
Комплект:4
Примечание:LGB117306400
№ на схеме:61
Каталожный номер:2913000869
Комплект:1
Примечание:
№ на схеме:62
Каталожный номер:2913000871
Комплект:1
Примечание:
№ на схеме:63
Каталожный номер:2913000407
Комплект:1
Примечание:
№ на схеме:65
Каталожный номер:4011000488
Комплект:6
Примечание:GB16674-M10*16EpZn-8.8
№ на схеме:66
Каталожный номер:4011000490
Комплект:4
Примечание:JB/ZQ4321-25Zn-Q235A
№ на схеме:68
Каталожный номер:2913000895
Комплект:4
Примечание:
№ на схеме:70
Каталожный номер:2913000412
Комплект:1
Примечание:
№ на схеме:71
Каталожный номер:2913000413
Комплект:1
Примечание:
№ на схеме:72
Каталожный номер:2913000873
Комплект:1
Примечание:
№ на схеме:73
Каталожный номер:4017000013
Комплект:4
Примечание:JB8870-d90
№ на схеме:74
Каталожный номер:2911000402
Комплект:1
Примечание:
№ на схеме:75
Каталожный номер:4011000337
Комплект:4
Примечание:GB16674-M12*60EpZn-8.8
№ на схеме:76
Каталожный номер:4030000235
Комплект:1
Примечание:GB3452.1-43.7*3.55G
№ на схеме:77
Каталожный номер:2911000403
Комплект:1
Примечание:
№ на схеме:79
Каталожный номер:4013000011
Комплект:4
Примечание:GB6170-M12EpZn-8
№ на схеме:80
Каталожный номер:4012000003
Комплект:4
Примечание:GB898-M12*35EpZn-8.8
