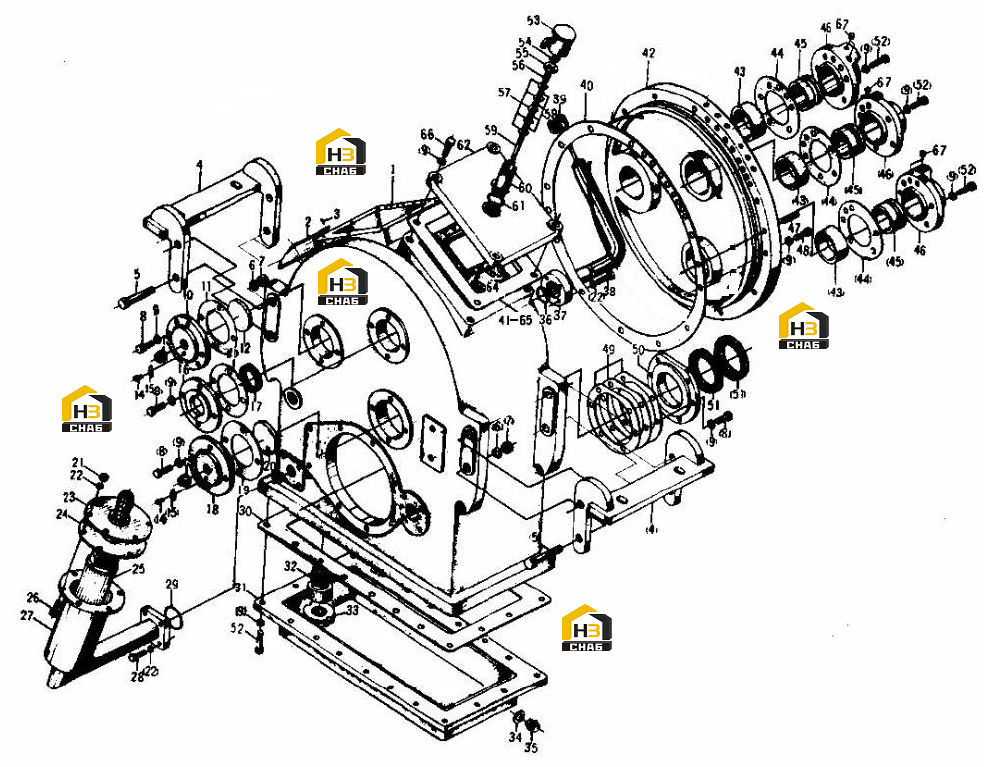

Трансмиссионный узел (330101)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4110000499227
Комплект:1
Примечание:ZL20-030001A
№ на схеме:3
Каталожный номер:4019000002
Комплект:4
Примечание:GB827-2*6-BL2
№ на схеме:4
Каталожный номер:4110000499228
Комплект:2
Примечание:ZL20-030057X13
№ на схеме:5
Каталожный номер:4012000041
Комплект:8
Примечание:5783 －M16*75EpZn-8.8
№ на схеме:6
Каталожный номер:4015000098
Комплект:8
Примечание:GB93-16-65Mn
№ на схеме:7
Каталожный номер:4013000016
Комплект:8
Примечание:GB6170-M16EpZn-8
№ на схеме:8
Каталожный номер:4011000082
Комплект:18
Примечание:GB5783-M10*25EpZn-8.8
№ на схеме:9
Каталожный номер:4015000025
Комплект:57
Примечание:GB93-10-65Mn
№ на схеме:11
Каталожный номер:4110000038111
Комплект:2
Примечание:ZL20-030002
№ на схеме:12
Каталожный номер:4110000038112
Комплект:1
Примечание:ZL20-030005
№ на схеме:13
Каталожный номер:4110000038113
Комплект:2
Примечание:ZL20-030006
№ на схеме:14
Каталожный номер:4011000779
Комплект:2
Примечание:5783 －M6*6EpZn-8.8
№ на схеме:15
Каталожный номер:4110000038115
Комплект:2
Примечание:ZL20-030004
№ на схеме:17
Каталожный номер:4030000640
Комплект:1
Примечание:HG4-692-45*62*12
№ на схеме:19
Каталожный номер:4110000038119
Комплект:1
Примечание:ZL.20-030025A
№ на схеме:20
Каталожный номер:4110000038120
Комплект:1
Примечание:ZL20-030059
№ на схеме:21
Каталожный номер:4013000033
Комплект:6
Примечание:GB6170-M8EpZn-8
№ на схеме:22
Каталожный номер:4015000036
Комплект:14
Примечание:GB93-8-65Mn
№ на схеме:23
Каталожный номер:4110000038049
Комплект:1
Примечание:ZL20-030062-2W1
№ на схеме:24
Каталожный номер:4110000038124
Комплект:1
Примечание:ZL20-030062-4
№ на схеме:25
Каталожный номер:4110000038125
Комплект:1
Примечание:WU-100*100-J
№ на схеме:26
Каталожный номер:4011000106
Комплект:6
Примечание:GB5783-M8*25EpZn-8.8
№ на схеме:27
Каталожный номер:4110000499223
Комплект:1
Примечание:ZL20-030062-3W1X13
№ на схеме:28
Каталожный номер:4011000107
Комплект:4
Примечание:GB5783-M8*30EpZn-8.8
№ на схеме:29
Каталожный номер:4110000038129
Комплект:1
Примечание:(50*4)Q26-01
№ на схеме:30
Каталожный номер:4110000038130
Комплект:1
Примечание:ZL20-030020
№ на схеме:31
Каталожный номер:4110000038131
Комплект:1
Примечание:ZL20-034001
№ на схеме:32
Каталожный номер:4110000038132
Комплект:1
Примечание:ZL20-030007
№ на схеме:33
Каталожный номер:4110000038133
Комплект:1
Примечание:ZL20-030043
№ на схеме:34
Каталожный номер:4110000499225
Комплект:1
Примечание:ZL20-034004X
№ на схеме:35
Каталожный номер:4110000499226
Комплект:1
Примечание:ZL20-034005
№ на схеме:36
Каталожный номер:4030000464
Комплект:1
Примечание:GB1235-40*3.1
№ на схеме:37
Каталожный номер:4110000038381
Комплект:1
Примечание:ZL20-037000X13A
№ на схеме:38
Каталожный номер:4011000107
Комплект:4
Примечание:GB5783-M8*30EpZn-8.8
№ на схеме:40
Каталожный номер:4110000038140
Комплект:1
Примечание:ZL20-030063
№ на схеме:41
Каталожный номер:4110000038326
Комплект:1
Примечание:BS428
№ на схеме:42
Каталожный номер:4110000038142
Комплект:1
Примечание:ZL20-031000
№ на схеме:43
Каталожный номер:4110000038143
Комплект:3
Примечание:ZL20-030032
№ на схеме:45
Каталожный номер:4110000038145
Комплект:3
Примечание:ZL20-035002
№ на схеме:46
Каталожный номер:4110000038146
Комплект:3
Примечание:ZL20-035001
№ на схеме:47
Каталожный номер:4016000237
Комплект:1
Примечание:GB119.2-10*40
№ на схеме:48
Каталожный номер:4014000185
Комплект:13
Примечание:GB70-M10*30EpZn-8.8
№ на схеме:49
Каталожный номер:4110000038149
Комплект:1
Примечание:ZL20-030022
№ на схеме:50
Каталожный номер:4110000038150
Комплект:1
Примечание:ZL20-030026
№ на схеме:51
Каталожный номер:4030000641
Комплект:2
Примечание:HG4-692-65*90*12
№ на схеме:52
Каталожный номер:4011000084
Комплект:35
Примечание:GB5783-M10*30EpZn-8.8
№ на схеме:54
Каталожный номер:4013000218
Комплект:1
Примечание:GB39 －M6EpZn －5
№ на схеме:55
Каталожный номер:4110000038155
Комплект:1
Примечание:ZL20-030103
№ на схеме:56
Каталожный номер:4110000038156
Комплект:1
Примечание:ZL20-030105A
№ на схеме:57
Каталожный номер:4110000038157
Комплект:5
Примечание:ZL20-030106
№ на схеме:58
Каталожный номер:4110000038158
Комплект:4
Примечание:ZL20-030107A
№ на схеме:59
Каталожный номер:4110000038159
Комплект:1
Примечание:ZL20-030102
№ на схеме:60
Каталожный номер:4110000038160
Комплект:1
Примечание:ZL20-030109B
№ на схеме:61
Каталожный номер:4110000038161
Комплект:1
Примечание:ZL20-030108
№ на схеме:63
Каталожный номер:4110000038163
Комплект:1
Примечание:ZL20-030060
№ на схеме:64
Каталожный номер:4019000051
Комплект:4
Примечание:GB867-4*18-BL2
№ на схеме:65
Каталожный номер:4110000038165
Комплект:1
Примечание:ZL20-030040 0.5
№ на схеме:66
Каталожный номер:4011000085
Комплект:4
Примечание:GB5783-M10*35EpZn-8.8
