Рама нижняя кабины

Рама нижняя кабины

← Комплектующие кабины (стекла) Сиденье в сборе (321013) →

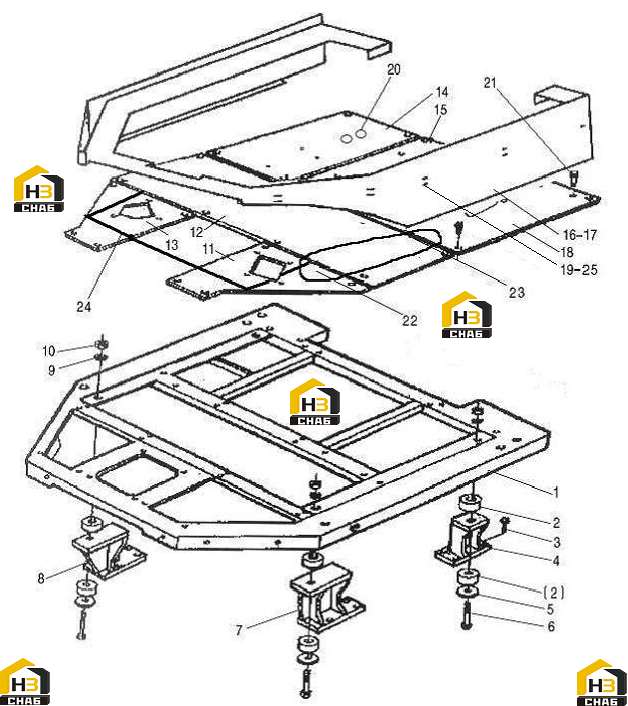

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:FRAME
Каталожный номер:29310012681
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:RUBBER
Каталожный номер:3120900102
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:BOLT GB16674-M12*30EpZn-8.8
Каталожный номер:4011000479
Комплект:20
Примечание:GB16674-M12*30EpZn-8.8
0 ₽
шт
№ на схеме:4
Наименование:REAR BEARING SET
Каталожный номер:2120900038
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:PLATE
Каталожный номер:3120900103
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BOLT
Каталожный номер:4011000196
Комплект:4
Примечание:GB5782-M18*80EpZn-8.8
0 ₽
шт
№ на схеме:7
Наименование:LEFT-FRONT BEARING SET
Каталожный номер:2120900957
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:RIGHY-FRONT BEARING SET
Каталожный номер:2120900976
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:WASHER GB93-18-65Mn
Каталожный номер:4015000029
Комплект:4
Примечание:GB93-18-65Mn
0 ₽
шт
№ на схеме:10
Наименование:NUT
Каталожный номер:4013000018
Комплект:4
Примечание:GB6170-M18EpZn-8
0 ₽
шт
№ на схеме:11
Наименование:LEFT-FRONT BOTTOM PLATE
Каталожный номер:29310011441
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:FRONT BOTTOM PLATE
Каталожный номер:29310012911
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:FOOTPLATE
Каталожный номер:29310011461
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:FOOTPLATE
Каталожный номер:29310012971
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SEAT PLATE
Каталожный номер:29310012961
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:LEFT COVER SHEET
Каталожный номер:29310012991
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:COVER SHEET
Каталожный номер:29310013001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:LEFT PLATE
Каталожный номер:29310012931
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:BOLT GB5783-M8*20EpZn-8.8
Каталожный номер:4011000105
Комплект:18
Примечание:GB5783-M8*20EpZn-8.8
0 ₽
шт
№ на схеме:20
Наименование:RUBBER
Каталожный номер:29310000091
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:BOLT GB16674-M8*20Ep.Zn-8.8
Каталожный номер:4011000458
Комплект:27
Примечание:GB16674-M8*20EpZn-8.8
0 ₽
шт
№ на схеме:22
Наименование:FRONT SIDE CUSHION
Каталожный номер:29310012631
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:BACK FLOOR CUSHION
Каталожный номер:29310013021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:BRACKET
Каталожный номер:29310012661
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:WASHER GB96.1-8EpZn-300HV
Каталожный номер:4015000256
Комплект:18
Примечание:GB96.1-8EpZn-300HV
