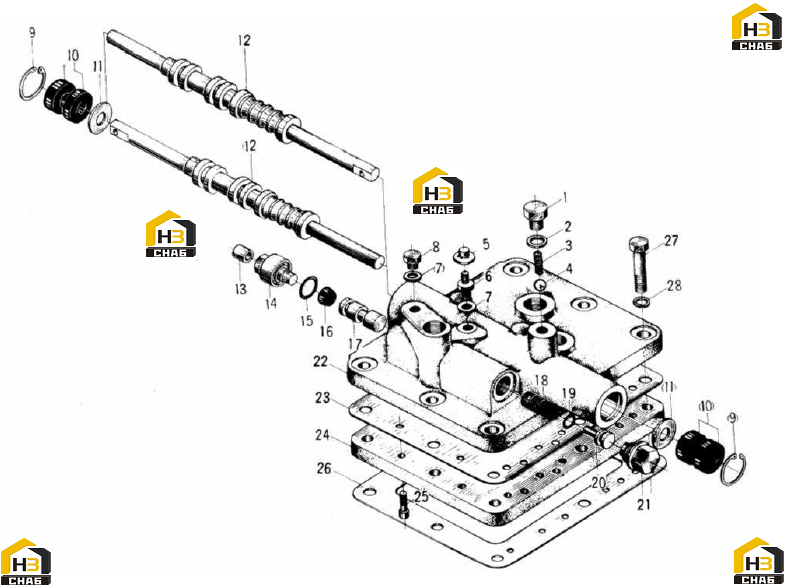

Клапан регулирующий коробки передач (330101)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4110000038340
Комплект:1
Примечание:ZL20-039011
№ на схеме:2
Каталожный номер:4110000038341
Комплект:1
Примечание:ZL20-039013
№ на схеме:3
Каталожный номер:4110000038342
Комплект:1
Примечание:ZL20-039012
№ на схеме:4
Каталожный номер:4090000008
Комплект:1
Примечание:GB308-9.525-GCr15
№ на схеме:5
Каталожный номер:4110000038343
Комплект:1
Примечание:ZL20-039023 （Φ10 ）
№ на схеме:6
Каталожный номер:4110000499229
Комплект:1
Примечание:ZL20-026010A
№ на схеме:7
Каталожный номер:4110000038345
Комплект:2
Примечание:ZL20-026009
№ на схеме:8
Каталожный номер:4110000038346
Комплект:1
Примечание:Q20-O1 M10*1-6H
№ на схеме:9
Каталожный номер:4015000222
Комплект:2
Примечание:GB893.2-30-65Mn
№ на схеме:10
Каталожный номер:4030000639
Комплект:4
Примечание:HG4-692-14*30*10
№ на схеме:11
Каталожный номер:4110000038348
Комплект:2
Примечание:ZL20-039010
№ на схеме:12
Каталожный номер:4110000038349
Комплект:1
Примечание:ZL20-039000S
№ на схеме:13
Каталожный номер:4110000038350
Комплект:1
Примечание:ZL20-039022 （Φ10 ）
№ на схеме:14
Каталожный номер:4110000038351
Комплект:1
Примечание:ZL20-039015
№ на схеме:15
Каталожный номер:4110000038352
Комплект:1
Примечание:Q26-O1 22*2.5
№ на схеме:16
Каталожный номер:4110000038353
Комплект:1
Примечание:ZL20-039016
№ на схеме:17
Каталожный номер:4110000038354
Комплект:1
Примечание:ZL20-039017
№ на схеме:18
Каталожный номер:4110000499224
Комплект:1
Примечание:ZL20-039018
№ на схеме:19
Каталожный номер:4110000038356
Комплект:1
Примечание:Q26-O1 16*2
№ на схеме:20
Каталожный номер:4110000038357
Комплект:1
Примечание:ZL20-039019
№ на схеме:21
Каталожный номер:4110000038358
Комплект:1
Примечание:ZI20-039021
№ на схеме:22
Каталожный номер:4110000038359
Комплект:1
Примечание:ZL20-039007
№ на схеме:23
Каталожный номер:4110000038360
Комплект:1
Примечание:ZL20-039020 δ0.5
№ на схеме:24
Каталожный номер:4110000038361
Комплект:1
Примечание:ZL20-039008
№ на схеме:25
Каталожный номер:4014000186
Комплект:15
Примечание:GB70-M6*16EpZn-8.8
№ на схеме:26
Каталожный номер:4110000038362
Комплект:1
Примечание:ZL20-030034
№ на схеме:27
Каталожный номер:4011000451
Комплект:8
Примечание:GB5782-M10*45EpZn-8.8
№ на схеме:28
Каталожный номер:4015000025
Комплект:8
Примечание:GB93-10-65Mn
