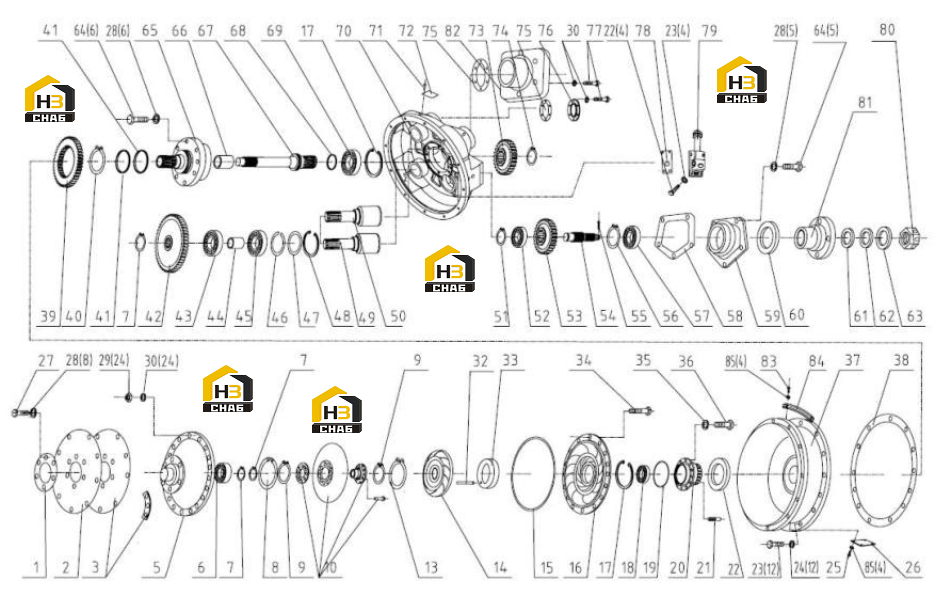

Гидротрансформатор в разборе yj315lg-1 (370804)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:7200000715
Комплект:1
Примечание:YJ315Y-00018
№ на схеме:2
Каталожный номер:4110000084083
Комплект:1
Примечание:1YJ315Y-00002
№ на схеме:3
Каталожный номер:4110000084096
Комплект:1
Примечание:1YJ315Y-30000
№ на схеме:5
Каталожный номер:4110000084094
Комплект:1
Примечание:1YJ315X-00002
№ на схеме:6
Каталожный номер:7200000741
Комплект:1
Примечание:4074106
№ на схеме:7
Каталожный номер:4110000084132
Комплект:4
Примечание:30 04064-03015
№ на схеме:8
Каталожный номер:4110000084107
Комплект:1
Примечание:04065-05520
№ на схеме:9
Каталожный номер:4110000084103
Комплект:2
Примечание:04064-03818
№ на схеме:10
Каталожный номер:4110000084116
Комплект:1
Примечание:1YJ315X-10000
№ на схеме:13
Каталожный номер:4110000084105
Комплект:1
Примечание:04064-06020
№ на схеме:15
Каталожный номер:4030000620
Комплект:1
Примечание:GB3452.1-338*3.55G
№ на схеме:16
Каталожный номер:4110000084070
Комплект:1
Примечание:1YJ315X-00003
№ на схеме:17
Каталожный номер:4015000241
Комплект:2
Примечание:GB893.1-110-65Mn
№ на схеме:18
Каталожный номер:4021000113
Комплект:1
Примечание:GB276-6212
№ на схеме:19
Каталожный номер:4030000010
Комплект:1
Примечание:GB1235-130*3.1
№ на схеме:20
Каталожный номер:4110000084063
Комплект:1
Примечание:1ZL30D-11-21
№ на схеме:21
Каталожный номер:4110000084064
Комплект:4
Примечание:1ZL30D-11-22
№ на схеме:22
Каталожный номер:4110000217052
Комплект:1
Примечание:ZL30D-11-54
№ на схеме:23
Каталожный номер:7200000827
Комплект:16
Примечание:M10*3001010-51030
№ на схеме:24
Каталожный номер:4110000004001
Комплект:16
Примечание:01602-21030
№ на схеме:25
Каталожный номер:4011000289
Комплект:4
Примечание:GB5783-M6*16EpZn-8.8
№ на схеме:26
Каталожный номер:4110000084095
Комплект:1
Примечание:1YJ315X-00005
№ на схеме:27
Каталожный номер:4110000217083
Комплект:8
Примечание:01010-51225 M12*25
№ на схеме:28
Каталожный номер:4110000160054
Комплект:19
Примечание:01602-21236
№ на схеме:29
Каталожный номер:4110000084129
Комплект:24
Примечание:M8 01508-10806
№ на схеме:30
Каталожный номер:4110000084130
Комплект:42
Примечание:8 01602-20825
№ на схеме:32
Каталожный номер:4110000084099
Комплект:1
Примечание:04025-00620
№ на схеме:33
Каталожный номер:4110000084067
Комплект:1
Примечание:1ZL30D-11-24
№ на схеме:34
Каталожный номер:4110000011091
Комплект:24
Примечание:M8*35 01010-50835
№ на схеме:35
Каталожный номер:4015000009
Комплект:8
Примечание:GB859-8-65Mn
№ на схеме:36
Каталожный номер:4110000084128
Комплект:8
Примечание:M8*20 01010-50820
№ на схеме:37
Каталожный номер:4110000084093
Комплект:1
Примечание:1YJ315X-00001
№ на схеме:38
Каталожный номер:4110000084125
Комплект:1
Примечание:1ZL30D-11-38
№ на схеме:39
Каталожный номер:4110000084090
Комплект:1
Примечание:1YJ315L-00005A
№ на схеме:40
Каталожный номер:4110000217061
Комплект:1
Примечание:04064-01030 100
№ на схеме:41
Каталожный номер:4110000217051
Комплект:2
Примечание:0ZL30D-11-19
№ на схеме:42
Каталожный номер:4110000084091
Комплект:2
Примечание:1YJ315L-00006A
№ на схеме:43
Каталожный номер:4021000106
Комплект:2
Примечание:GB276-6206
№ на схеме:45
Каталожный номер:4021000107
Комплект:2
Примечание:GB276-6206N
№ на схеме:46
Каталожный номер:4110000084017
Комплект:2
Примечание:1ZL30D-11-04
№ на схеме:47
Каталожный номер:4110000084097
Комплект:2
Примечание:1ZL30D-11-03
№ на схеме:48
Каталожный номер:4110000084127
Комплект:2
Примечание:68 04065-06825
№ на схеме:49
Каталожный номер:4110000084089
Комплект:1
Примечание:1YJ315L-00004
№ на схеме:50
Каталожный номер:4110000084092
Комплект:1
Примечание:1YJ315L-00007
№ на схеме:51
Каталожный номер:4110000084102
Комплект:1
Примечание:04064-03515
№ на схеме:52
Каталожный номер:4021000108
Комплект:1
Примечание:GB276-6307
№ на схеме:53
Каталожный номер:4110000084124
Комплект:1
Примечание:1ZL30D-11-18
№ на схеме:54
Каталожный номер:4110000084122
Комплект:1
Примечание:1ZL30D-11-15
№ на схеме:55
Каталожный номер:4016000209
Комплект:1
Примечание:GB91-5*45EpZn-Q235A
№ на схеме:56
Каталожный номер:4110000217066
Комплект:1
Примечание:04065-09030 90
№ на схеме:57
Каталожный номер:4021000021
Комплект:1
Примечание:GB276-6308
№ на схеме:58
Каталожный номер:4110000084036
Комплект:1
Примечание:1ZL30D-11-07
№ на схеме:59
Каталожный номер:4110000084119
Комплект:1
Примечание:1ZL30D-11-11
№ на схеме:60
Каталожный номер:4110000217027
Комплект:2
Примечание:0701220055
№ на схеме:61
Каталожный номер:4110000084120
Комплект:1
Примечание:1ZL30D-11-13
№ на схеме:62
Каталожный номер:4110000084028
Комплект:1
Примечание:0ZL30D-11-17
№ на схеме:63
Каталожный номер:4110000084123
Комплект:1
Примечание:1ZL30D-11-16
№ на схеме:64
Каталожный номер:4110000011117
Комплект:11
Примечание:M12*30 01010-51230
№ на схеме:65
Каталожный номер:4110000084047
Комплект:1
Примечание:1ZL30D-11-05
№ на схеме:67
Каталожный номер:4110000084045
Комплект:1
Примечание:1ZL30D-11-09
№ на схеме:68
Каталожный номер:4110000084048
Комплект:1
Примечание:0ZL30D-11-08
№ на схеме:69
Каталожный номер:4021000022
Комплект:1
Примечание:GB276-6310
№ на схеме:70
Каталожный номер:4110000084117
Комплект:1
Примечание:1ZL30D-11-01
№ на схеме:71
Каталожный номер:7200000846
Комплект:4
Примечание:3*6 04418-03060
№ на схеме:72
Каталожный номер:4110000084134
Комплект:1
Примечание:1YJ315LG-1-BP01
№ на схеме:73
Каталожный номер:4110000084118
Комплект:1
Примечание:1ZL30D-11-06
№ на схеме:74
Каталожный номер:4015000240
Комплект:1
Примечание:GB894.1-48-65Mn
№ на схеме:75
Каталожный номер:4110000084087
Комплект:3
Примечание:1YJ315L-00002
№ на схеме:76
Каталожный номер:4110000084088
Комплект:1
Примечание:1YJ315L-00003
№ на схеме:77
Каталожный номер:4110000084126
Комплект:18
Примечание:M8*20 01010-30820
№ на схеме:78
Каталожный номер:4110000084035
Комплект:1
Примечание:1YJ315X-00009Z
№ на схеме:79
Каталожный номер:4110000084021
Комплект:1
Примечание:1YJ320-01000ZLG
№ на схеме:80
Каталожный номер:4110000084121
Комплект:1
Примечание:1ZL30D-11-14
№ на схеме:81
Каталожный номер:4110000084135
Комплект:1
Примечание:1YJ315F-00001
№ на схеме:82
Каталожный номер:4110000084086
Комплект:2
Примечание:1YJ315L-00001
№ на схеме:83
Каталожный номер:4011000866
Комплект:4
Примечание:GB5783-M6*10EpZn-8.8
№ на схеме:84
Каталожный номер:4110000084115
Комплект:1
Примечание:1YJ315X-00004
№ на схеме:85
Каталожный номер:4110000084133
Комплект:8
Примечание:6 01642-20608
