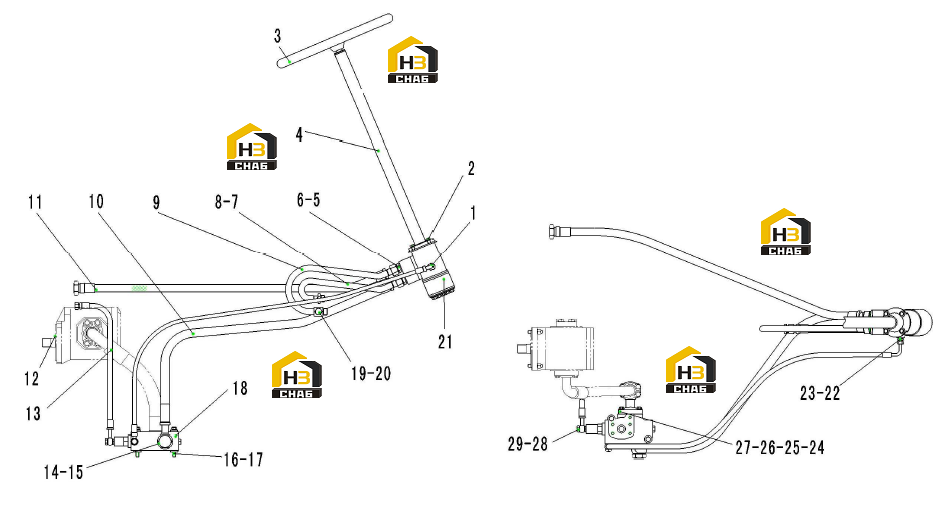

Блок рулевого управления

← Насос рулевого управления в сборе Цилиндр рулевого управления в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FEEDBACK OIL PIPE OF PRIORITY VALVE

Каталожный номер:29200007771

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT GB16674-M10*30EpZn-8.8

Каталожный номер:4011000475

Комплект:4

Примечание:GB16674-M10*30EpZn-8.8

№ на схеме:3

Наименование:STEERING WHEEL

Каталожный номер:4120000018

Комплект:1

Примечание:FXP-50F

№ на схеме:4

Наименование:STEERIGN COLUMN

Каталожный номер:4120000019

Комплект:1

Примечание:FZ2-770-HEaF

№ на схеме:5

Наименование:JOINT LGB120-02620

Каталожный номер:4041000564

Комплект:4

Примечание:LGB120-02620

№ на схеме:6

Наименование:O-RING LGB168-11724

Каталожный номер:4041000783

Комплект:4

Примечание:LGB168-11724

№ на схеме:7

Наименование:OUTLET TUBE FROM STEERING DEVICE(B)

Каталожный номер:29200004031

Комплект:1

Примечание:B

№ на схеме:8

Наименование:O-RINGGB3452.1-15.0*1.80G

Каталожный номер:4030000501

Комплект:2

Примечание:GB3452.1-15.0*1.80G

№ на схеме:9

Наименование:OUTLET TUBE FROM STEERING DEVICE(A)

Каталожный номер:29200008561

Комплект:1

Примечание:A

№ на схеме:10

Наименование:OIL INLET PIPE OF STEERING GEAR

Каталожный номер:29200005031

Комплект:1

Примечание:

№ на схеме:11

Наименование:PIPE LGB164-010140

Каталожный номер:4041001267

Комплект:1

Примечание:LGB164-010140

№ на схеме:12

Наименование:ADJUSTING SHIM

Каталожный номер:29200005071

Комплект:1

Примечание:

№ на схеме:13

Наименование:OIL RETURN PIPE OF PRIORITY VALVE

Каталожный номер:29200005041

Комплект:1

Примечание:

№ на схеме:14

Наименование:BOLT JB999-M33*2*50-35

Каталожный номер:4011000402

Комплект:1

Примечание:JB999-M33*2*50EpZn-35

№ на схеме:15

Наименование:WASHER JB1002-33-T2

Каталожный номер:4030000063

Комплект:2

Примечание:JB1002-33-T2

№ на схеме:16

Наименование:BOLT GB5782-M10*90EpZn-8.8

Каталожный номер:4011000053

Комплект:2

Примечание:GB5782-M10*90EpZn-8.8

№ на схеме:17

Наименование:WASHER GB97.1-10EpZn-300HV

Каталожный номер:4015000162

Комплект:2

Примечание:GB97.1-10EpZn-300HV

№ на схеме:18

Наименование:PRIORITY VALVE

Каталожный номер:4120000129

Комплект:1

Примечание:YXL-F250F

№ на схеме:19

Наименование:PLUG LGB13501421

Каталожный номер:4041000774

Комплект:1

Примечание:LGB135-01422

№ на схеме:20

Наименование:O-RING LGB168-11124

Каталожный номер:4041000767

Комплект:1

Примечание:LGB168-11124

№ на схеме:21

Наименование:STEERING GEAR

Каталожный номер:4120000987

Комплект:1

Примечание:BZZ6-630

№ на схеме:22

Наименование:JOINT LGB120-01412

Каталожный номер:4041000131

Комплект:1

Примечание:LGB120-01412

№ на схеме:23

Наименование:O-RING LGB168-10924

Каталожный номер:4041000784

Комплект:1

Примечание:LGB168-10924

№ на схеме:24

Наименование:INLET TUBE OFPRIORITY VALVE

Каталожный номер:29200005051

Комплект:1

Примечание:

№ на схеме:25

Наименование:BOLT GB16674-M10*30EpZn-8.8

Каталожный номер:4011000475

Комплект:4

Примечание:GB16674-M10*30EpZn-8.8

№ на схеме:26

Наименование:O-RING GB3452.1-37.5*3.55G

Каталожный номер:4030000029

Комплект:1

Примечание:GB3452.1-37.5*3.55G

№ на схеме:27

Наименование:FLANGE LGB117-312550

Каталожный номер:4041000056

Комплект:1

Примечание:LGB117-312550

№ на схеме:28

Наименование:BOLT JB999-M12*1.5*28EpZn-35

Каталожный номер:4011000319

Комплект:2

Примечание:JB999-M12*1.5*28EpZn-35

№ на схеме:29

Наименование:WASHER JB1002-12-T2

Каталожный номер:4030000056

Комплект:4

Примечание:JB1002-12-T2
