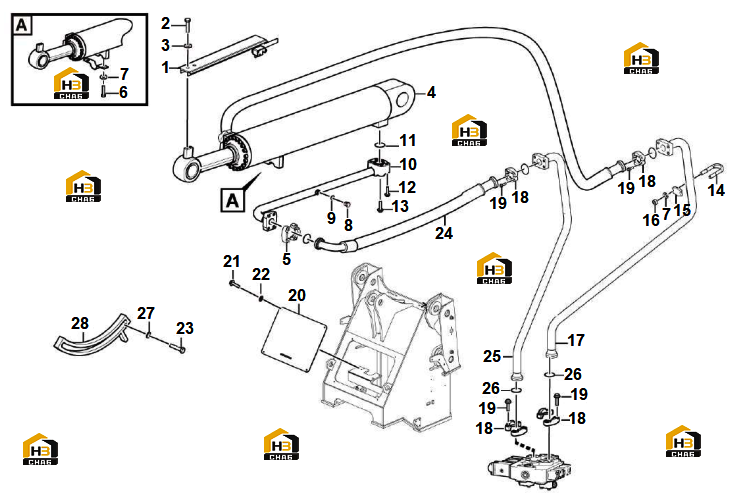

Узел цилиндра наклона в сборе
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:4011001238
Комплект:4
Примечание:GB5783-M10*20flZnyc-8.8-480
№ на схеме:3
Каталожный номер:4015000433
Комплект:4
Примечание:GB97.1-10flZnyc-300HV-480
№ на схеме:4
Каталожный номер:4120008483
Комплект:1
Примечание:HSGF-140*80*502-952A
№ на схеме:6
Каталожный номер:4011001246
Комплект:4
Примечание:GB5783-M8*16flZnyc-8.8-480
№ на схеме:7
Каталожный номер:4015000425
Комплект:4
Примечание:GB96.1-8flZnyc-300HV-480
№ на схеме:8
Каталожный номер:4011001300
Комплект:24
Примечание:GB16674.1-M10*30flZnyc-8.8-480
№ на схеме:9
Каталожный номер:4041000715
Комплект:2
Примечание:LGB117-306401
№ на схеме:10
Каталожный номер:4011001270
Комплект:2
Примечание:GB5783-M10*35flZnyc-8.8-480
№ на схеме:11
Каталожный номер:4015000426
Комплект:10
Примечание:GB96.1-10flZnyc-300HV-480
№ на схеме:12
Каталожный номер:4041000043
Комплект:4
Примечание:LGB117-310490
№ на схеме:16
Каталожный номер:4030000279
Комплект:3
Примечание:GB3452.1-25.0*3.55G
№ на схеме:17
Каталожный номер:4030000026
Комплект:4
Примечание:GB3452.1-32.5*3.55G
№ на схеме:19
Каталожный номер:4011001381
Комплект:2
Примечание:GB16674.1-M10*35flZnyc-8.8-480
№ на схеме:20
Каталожный номер:4011001288
Комплект:2
Примечание:GB16674.1-M10*50flZnyc-8.8-480
№ на схеме:23
Каталожный номер:4013000370
Комплект:8
Примечание:GB6170-M10flZnyc-8-480
№ на схеме:26
Каталожный номер:4011001239
Комплект:2
Примечание:GB5783-M12*20flZnyc-8.8-480
№ на схеме:27
Каталожный номер:4015000428
Комплект:2
Примечание:GB97.1-12flZnyc-300HV-480
