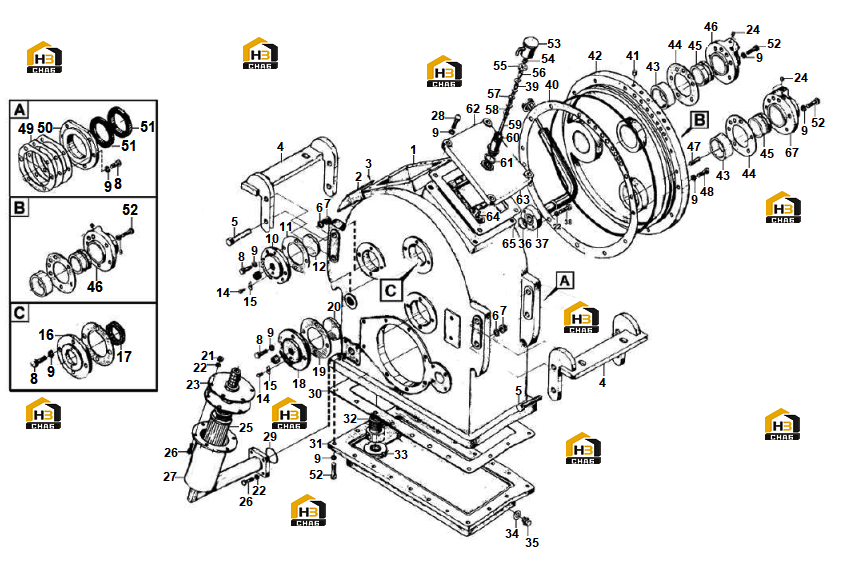

Коробка передач (внутренние комплектующие) (330101)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:4110000499291
Комплект:1
Примечание:D85A-18-39
№ на схеме:3
Каталожный номер:4110000499292
Комплект:4
Примечание:JB4005-1985 3.2*7
№ на схеме:4
Каталожный номер:4110000499228
Комплект:2
Примечание:ZL20-030057X13
№ на схеме:5
Каталожный номер:4011000877
Комплект:8
Примечание:GB5783-M16*80EpZn-8.8
№ на схеме:6
Каталожный номер:4015000098
Комплект:8
Примечание:GB93-16-65Mn
№ на схеме:8
Каталожный номер:4011001164
Комплект:18
Примечание:GB5783-M10*25-8.8
№ на схеме:9
Каталожный номер:4015000025
Комплект:57
Примечание:GB93-10-65Mn
№ на схеме:10
Каталожный номер:4110000038110
Комплект:1
Примечание:ZL20-030003
№ на схеме:12
Каталожный номер:4110000038112
Комплект:1
Примечание:ZL20-030005
№ на схеме:14
Каталожный номер:4110000499293
Комплект:2
Примечание:GB5783-2000 M6*6
№ на схеме:15
Каталожный номер:4110000038115
Комплект:2
Примечание:ZL20-030004
№ на схеме:16
Каталожный номер:4110000038116
Комплект:1
Примечание:ZL20-030008
№ на схеме:17
Каталожный номер:4110000499294
Комплект:1
Примечание:GB9877.1-88 FB45*62*8
№ на схеме:18
Каталожный номер:4110000038118
Комплект:1
Примечание:ZL20-030058
№ на схеме:20
Каталожный номер:4110000038120
Комплект:1
Примечание:ZL20-030059
№ на схеме:22
Каталожный номер:4015000036
Комплект:14
Примечание:GB93-8-65Mn
№ на схеме:23
Каталожный номер:4110000038049
Комплект:1
Примечание:ZL20-030062-2W1
№ на схеме:25
Каталожный номер:4110000038125
Комплект:1
Примечание:WU-100*100-J
№ на схеме:27
Каталожный номер:4110000038380
Комплект:1
Примечание:ZL20-030062W1X13
№ на схеме:28
Каталожный номер:4011001139
Комплект:4
Примечание:GB5783-M10*35-8.8
№ на схеме:29
Каталожный номер:4110000499296
Комплект:1
Примечание:4*50 Q26-01-17
№ на схеме:31
Каталожный номер:4110000038131
Комплект:1
Примечание:ZL20-034001
№ на схеме:36
Каталожный номер:4110000499298
Комплект:1
Примечание:GB1235-76 40*3.1
№ на схеме:37
Каталожный номер:4110000038139
Комплект:1
Примечание:ZL20-037200
№ на схеме:38
Каталожный номер:4011001500
Комплект:4
Примечание:GB5783-M8*30flZnyc-8.8-480
№ на схеме:39
Каталожный номер:4110000038139
Комплект:1
Примечание:ZL20-037200
№ на схеме:46
Каталожный номер:4110000038382
Комплект:2
Примечание:ZL20-035001-B
№ на схеме:47
Каталожный номер:4110000499300
Комплект:1
Примечание:GB119.1-2000 10*40
№ на схеме:48
Каталожный номер:4014000134
Комплект:13
Примечание:GB70.1-M10*30EpZn-8.8
№ на схеме:51
Каталожный номер:4110000499301
Комплект:2
Примечание:GB9877.1-88 FB65*90*10
№ на схеме:52
Каталожный номер:4011000777
Комплект:35
Примечание:GB5783-M10*30-8.8
№ на схеме:53
Каталожный номер:4110000038153
Комплект:1
Примечание:ZL20-030101A
№ на схеме:54
Каталожный номер:4110000038153
Комплект:1
Примечание:ZL20-030101A
№ на схеме:56
Каталожный номер:4110000038156
Комплект:1
Примечание:ZL20-030105A
№ на схеме:58
Каталожный номер:4110000038158
Комплект:4
Примечание:ZL20-030107A
№ на схеме:60
Каталожный номер:4110000038160
Комплект:1
Примечание:ZL20-030109B
№ на схеме:62
Каталожный номер:4110000499304
Комплект:1
Примечание:ZL030039
№ на схеме:63
Каталожный номер:4110000038163
Комплект:1
Примечание:ZL20-030060
№ на схеме:65
Каталожный номер:4110000038165
Комплект:1
Примечание:ZL20-030040 0.5
№ на схеме:66
Каталожный номер:4011001139
Комплект:4
Примечание:GB5783-M10*35-8.8
№ на схеме:67
Каталожный номер:4110000038383
Комплект:1
Примечание:ZL20-035001-C
