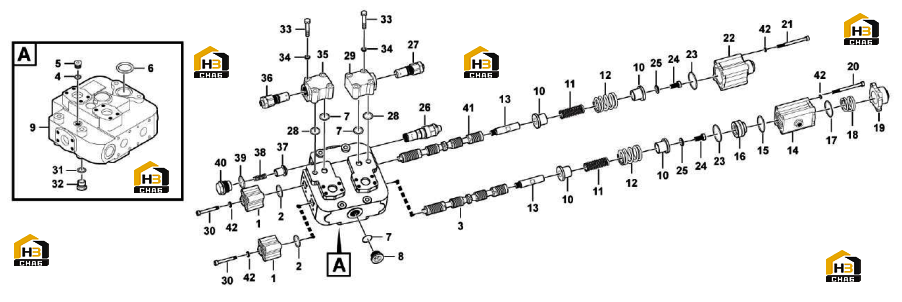

Клапан регулирующий (распределитель) в разборе dfsy-25-16 (331005)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:4030000223
Комплект:2
Примечание:GB3452.1-31.5*2.65G
№ на схеме:3
Каталожный номер:4120005202001
Комплект:1
Примечание:YGDF-25-03a
№ на схеме:4
Каталожный номер:4030000986
Комплект:1
Примечание:GB3452.1-11.8*2.1G
№ на схеме:9
Каталожный номер:4120002277001
Комплект:1
Примечание:YGDF-25-01B (L)
№ на схеме:10
Каталожный номер:4120005199014
Комплект:4
Примечание:YGDF-25-11
№ на схеме:15
Каталожный номер:7100002101
Комплект:1
Примечание:GB3452.1-54.5*2.65G
№ на схеме:17
Каталожный номер:4030000033
Комплект:1
Примечание:GB3452.1-46.2*3.55G
№ на схеме:20
Каталожный номер:4014000461
Комплект:4
Примечание:GB70.1-M8*140-8.8
№ на схеме:21
Каталожный номер:4014000460
Комплект:4
Примечание:GB70.1-M8*100-8.8
№ на схеме:24
Каталожный номер:4120005199017
Комплект:2
Примечание:M12×20 GB30-76
№ на схеме:26
Каталожный номер:4120001133026
Комплект:1
Примечание:XDY32G01-00A-16
№ на схеме:31
Каталожный номер:4030000281
Комплект:1
Примечание:GB3452.1-21.2*2.65G
№ на схеме:33
Каталожный номер:2808000112012
Комплект:8
Примечание:M10*60-8.8 (GB5782-86)
№ на схеме:34
Каталожный номер:4015000025
Комплект:8
Примечание:GB93-10-65Mn
№ на схеме:36
Каталожный номер:4120002038161
Комплект:1
Примечание:XDYB20G01-00E-12
№ на схеме:37
Каталожный номер:4120002279134
Комплект:2
Примечание:GDF-25-08B
№ на схеме:38
Каталожный номер:4120002279133
Комплект:2
Примечание:GDF-25-07B
№ на схеме:39
Каталожный номер:3901000019
Комплект:2
Примечание:28×3.55 GB/3452.1
№ на схеме:41
Каталожный номер:4120005202006
Комплект:1
Примечание:YGDF-25-06a
№ на схеме:42
Каталожный номер:4015000036
Комплект:16
Примечание:GB93-8-65Mn
