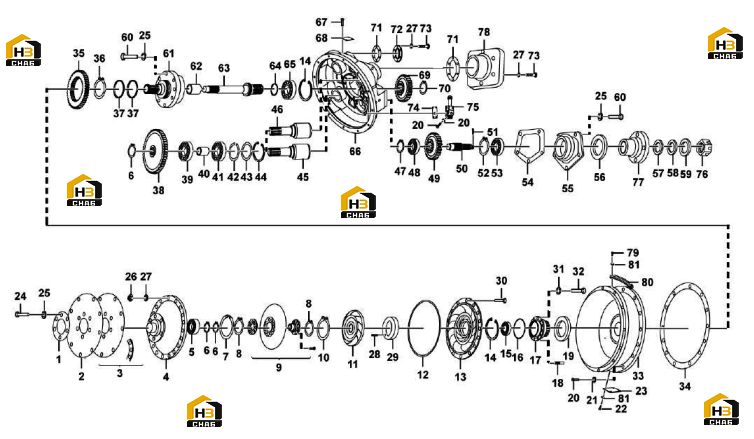

Гидротрансформатор в разборе (370804)
← Фильтр масляный (371328)
Комплект для ремонта гидротрансформатора yjsw315-2a (370804) (4110000084) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:6
Каталожный номер:4110000084132
Комплект:41
Примечание:30 04064-03015
№ на схеме:7
Каталожный номер:4015000272
Комплект:2
Примечание:GB893.1-55-65Mn
№ на схеме:8
Каталожный номер:4015000257
Комплект:1
Примечание:GB894.1-38-65Mn
№ на схеме:10
Каталожный номер:4015000155
Комплект:1
Примечание:GB894.1-60-65Mn
№ на схеме:12
Каталожный номер:4110000084137
Комплект:1
Примечание:GB/3452.1-338*3.55
№ на схеме:13
Каталожный номер:4110000084070
Комплект:1
Примечание:YJ315X-00003
№ на схеме:14
Каталожный номер:4015000351
Комплект:2
Примечание:GB893.1-11-65Mn
№ на схеме:15
Каталожный номер:4021000113
Комплект:1
Примечание:GB276-6212
№ на схеме:16
Каталожный номер:4110000004016
Комплект:1
Примечание:130×3.1 07000-E2130
№ на схеме:19
Каталожный номер:4110000217052
Комплект:1
Примечание:ZL30D-11-54 100*120*13
№ на схеме:20
Каталожный номер:4110000960010
Комплект:16
Примечание:Bolt M10X30 01010-81030
№ на схеме:21
Каталожный номер:4110000004001
Комплект:16
Примечание:01602-21030
№ на схеме:23
Каталожный номер:4110000084095
Комплект:1
Примечание:YJ315X-00005
№ на схеме:24
Каталожный номер:4110000960006
Комплект:8
Примечание:M12X25 01010-81225
№ на схеме:27
Каталожный номер:4110000084130
Комплект:42
Примечание:8 01602-20825
№ на схеме:30
Каталожный номер:4011000776
Комплект:24
Примечание:GB5782-M8*35-8.8
№ на схеме:32
Каталожный номер:4110000004019
Комплект:8
Примечание:M8×22 01010-80822
№ на схеме:36
Каталожный номер:4015000125
Комплект:1
Примечание:GB894.1-10-65Mn
№ на схеме:37
Каталожный номер:4110000217051
Комплект:2
Примечание:ZL30D-11-19
№ на схеме:39
Каталожный номер:4021000106
Комплект:2
Примечание:GB276-6206
№ на схеме:42
Каталожный номер:7200000722
Комплект:2
Примечание:ZL30D-11-04
№ на схеме:44
Каталожный номер:4110000084127
Комплект:2
Примечание:68 04065-06825
№ на схеме:47
Каталожный номер:4015000020
Комплект:1
Примечание:GB894.1-35-65Mn
№ на схеме:48
Каталожный номер:4021000108
Комплект:1
Примечание:GB276-6307
№ на схеме:51
Каталожный номер:4016000209
Комплект:1
Примечание:GB91-5*45EpZn-Q235A
№ на схеме:52
Каталожный номер:4015000017
Комплект:1
Примечание:GB893.1-90-65Mn
№ на схеме:53
Каталожный номер:4021000021
Комплект:1
Примечание:GB276-6308
№ на схеме:56
Каталожный номер:4110002580011
Комплект:2
Примечание:07012-70055
№ на схеме:63
Каталожный номер:4110000084045
Комплект:1
Примечание:ZL30D-11-09
№ на схеме:64
Каталожный номер:4110000084048
Комплект:1
Примечание:ZL30D-11-08
№ на схеме:65
Каталожный номер:4021000022
Комплект:1
Примечание:GB276-6310
№ на схеме:66
Каталожный номер:4110000084140
Комплект:1
Примечание:ZL30D-11-01-04
№ на схеме:68
Каталожный номер:4110000084141
Комплект:1
Примечание:YG315LG-1-BP01
№ на схеме:70
Каталожный номер:4110000084104
Комплект:1
Примечание:04064-04818
№ на схеме:73
Каталожный номер:4110002580017
Комплект:18
Примечание:M8*20 01010-80820
№ на схеме:74
Каталожный номер:4110000084035
Комплект:1
Примечание:YJ315X-00009Z
№ на схеме:75
Каталожный номер:4110000084021
Комплект:1
Примечание:YJ320-01000ZLG
№ на схеме:81
Каталожный номер:4110000084133
Комплект:8
Примечание:6 01642-20608
