Подножка правая в сборе (lg9330m3)

Подножка правая в сборе (lg9330m3)

← Подножка левая в сборе (lg9330m2) Ящик аккумуляторной батареи в сборе (lg9330m4) →

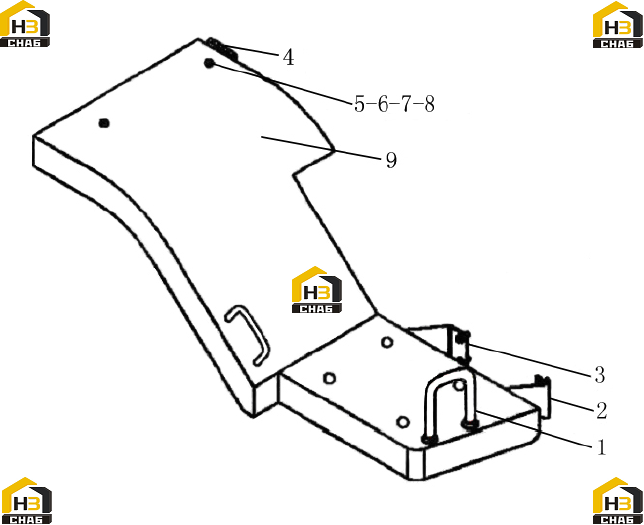

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:FRONT HANDRALL
Каталожный номер:29340012142
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:GANTRY
Каталожный номер:29340008331
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:GANTRY
Каталожный номер:29340008361
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:RIGHT SUPPORT FRAME
Каталожный номер:2120900056
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:BOLT
Каталожный номер:4011000560
Комплект:16
Примечание:GB16674-M12*25EpZn-8.8
0 ₽
шт
№ на схеме:6
Наименование:NUT
Каталожный номер:4013000011
Комплект:2
Примечание:GB6170-M12EpZn-8
0 ₽
шт
№ на схеме:7
Наименование:WASHER
Каталожный номер:4015000168
Комплект:2
Примечание:GB97.1-12EpZn-300HV
0 ₽
шт
№ на схеме:8
Наименование:WASHER
Каталожный номер:4015000026
Комплект:2
Примечание:GB93-12-65Mn
0 ₽
шт
№ на схеме:9
Наименование:RIGHT BENCH GROUP
Каталожный номер:2120900969
Комплект:1
Примечание:
