Ковш для скальных пород 1,5 (lg9330p3)

Ковш для скальных пород 1,5 (lg9330p3)

← Вилочный захват для бревен (lg9330p2.1) Ковш боковой разгрузки (lg9330p4.1) →

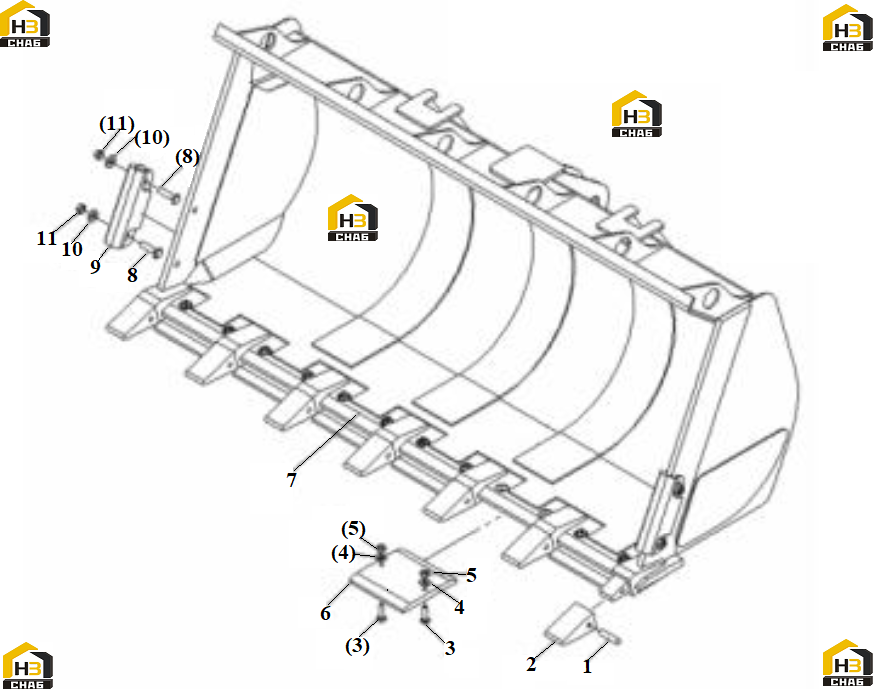

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:0
Наименование:BUCKET ASSEMBLY
Каталожный номер:29170013131
Комплект:0
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:PIN
Каталожный номер:4190000466
Комплект:7
Примечание:SG3003
0 ₽
шт
№ на схеме:2
Наименование:TOOTH COVER
Каталожный номер:4190000465
Комплект:7
Примечание:SG3002
0 ₽
шт
№ на схеме:3
Наименование:BOLT
Каталожный номер:29170014251
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:4015000001
Комплект:12
Примечание:GB1230-16EpZn-45
0 ₽
шт
№ на схеме:5
Наименование:NUT
Каталожный номер:4013000016
Комплект:12
Примечание:GB6170-M16EpZn-8
0 ₽
шт
№ на схеме:6
Наименование:DURABLE PLATE
Каталожный номер:29170014281
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BUCKET
Каталожный номер:29170014221
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:BOLT
Каталожный номер:29170014241
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:PROTECTIVE COVER
Каталожный номер:29170014271
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:4015000002
Комплект:4
Примечание:GB1230-20EpZn-45
0 ₽
шт
№ на схеме:11
Наименование:NUT
Каталожный номер:4013000020
Комплект:4
Примечание:GB6170-M20EpZn-8
