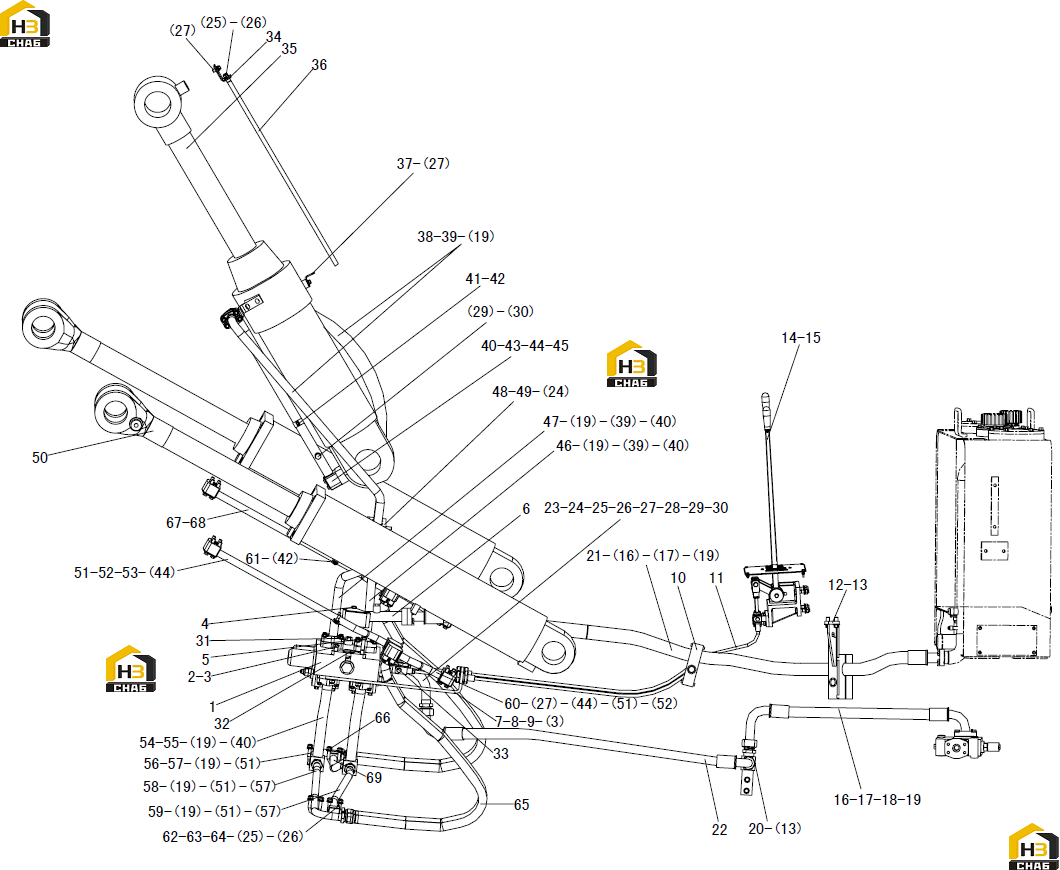

Гидравлический узел управления (lg9330f1-4)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4120000414
Комплект:1
Примечание:DF-25B2-16
№ на схеме:2
Каталожный номер:4011000056
Комплект:1
Примечание:GB5782-M12*145EpZn-8.8
№ на схеме:3
Каталожный номер:4015000168
Комплект:8
Примечание:GB97.1-12EpZn-300HV
№ на схеме:4
Каталожный номер:4011000230
Комплект:1
Примечание:GB16674-M10*65EpZn-8.8
№ на схеме:5
Каталожный номер:4011000058
Комплект:1
Примечание:GB5782-M12*175EpZn-8.8
№ на схеме:6
Каталожный номер:29120005021
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:29120005031
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:4011000477
Комплект:4
Примечание:GB16674-M12*35EpZn-8.8
№ на схеме:13
Каталожный номер:4011000560
Комплект:5
Примечание:GB16674-M12*25EpZn-8.8
№ на схеме:14
Каталожный номер:4120001453
Комплект:1
Примечание:LG12-933CZJG21
№ на схеме:15
Каталожный номер:4011000474
Комплект:4
Примечание:GB16674-M10*25EpZn-8.8
№ на схеме:16
Каталожный номер:4030000029
Комплект:4
Примечание:GB3452.1-37.5*3.55G
№ на схеме:18
Каталожный номер:29120005071
Комплект:1
Примечание:
№ на схеме:19
Каталожный номер:4011000475
Комплект:64
Примечание:GB16674-M10*30EpZn-8.8
№ на схеме:22
Каталожный номер:29120005051
Комплект:1
Примечание:
№ на схеме:24
Каталожный номер:4011000556
Комплект:3
Примечание:JB/ZQ4321-33Zn-Q235A.F
№ на схеме:26
Каталожный номер:4015000162
Комплект:15
Примечание:GB97.1-10EpZn-300HV
№ на схеме:27
Каталожный номер:4011000447
Комплект:6
Примечание:GB16674-M10*20EpZn-8.8
№ на схеме:28
Каталожный номер:29120005091
Комплект:1
Примечание:
№ на схеме:31
Каталожный номер:4011000263
Комплект:2
Примечание:GB5782-M12*130EpZn-8.8
№ на схеме:32
Каталожный номер:4030000031
Комплект:1
Примечание:GB3452.1-42.5*3.55G
№ на схеме:35
Каталожный номер:4120000868
Комплект:1
Примечание:HSGF-140*80*502-952
№ на схеме:36
Каталожный номер:29140004021
Комплект:1
Примечание:
№ на схеме:37
Каталожный номер:29140000041
Комплект:1
Примечание:
№ на схеме:40
Каталожный номер:4030000026
Комплект:9
Примечание:GB3452.1-32.5*3.55G
№ на схеме:42
Каталожный номер:4011000458
Комплект:10
Примечание:GB16674-M8*20EpZn-8.8
№ на схеме:43
Каталожный номер:29140004031
Комплект:1
Примечание:
№ на схеме:44
Каталожный номер:4011000309
Комплект:10
Примечание:GB16674-M10*50EpZn-8.8
№ на схеме:45
Каталожный номер:4011000473
Комплект:2
Примечание:GB16674-M10*55EpZn-8.8
№ на схеме:46
Каталожный номер:29140005021
Комплект:1
Примечание:
№ на схеме:47
Каталожный номер:29140005031
Комплект:1
Примечание:
№ на схеме:50
Каталожный номер:4120000867
Комплект:2
Примечание:HSGF-125*70*771-1240
№ на схеме:51
Каталожный номер:4030000279
Комплект:8
Примечание:GB3452.1-25.0*3.55G
№ на схеме:52
Каталожный номер:4011000164
Комплект:8
Примечание:GB16674-M10*35EpZn-8.8
№ на схеме:53
Каталожный номер:29130004021
Комплект:1
Примечание:
№ на схеме:54
Каталожный номер:29130008611
Комплект:2
Примечание:
№ на схеме:56
Каталожный номер:29130008671
Комплект:1
Примечание:
№ на схеме:58
Каталожный номер:29130008691
Комплект:1
Примечание:
№ на схеме:59
Каталожный номер:29130008711
Комплект:1
Примечание:
№ на схеме:60
Каталожный номер:29130004071
Комплект:1
Примечание:
№ на схеме:62
Каталожный номер:4011000488
Комплект:6
Примечание:GB16674-M10*16EpZn-8.8
№ на схеме:63
Каталожный номер:4011000490
Комплект:4
Примечание:JB/ZQ4321-25Zn-Q235A.F
№ на схеме:65
Каталожный номер:29130008951
Комплект:4
Примечание:
№ на схеме:67
Каталожный номер:29130004121
Комплект:1
Примечание:
№ на схеме:68
Каталожный номер:29130004131
Комплект:1
Примечание:
№ на схеме:69
Каталожный номер:29130008731
Комплект:1
Примечание:
