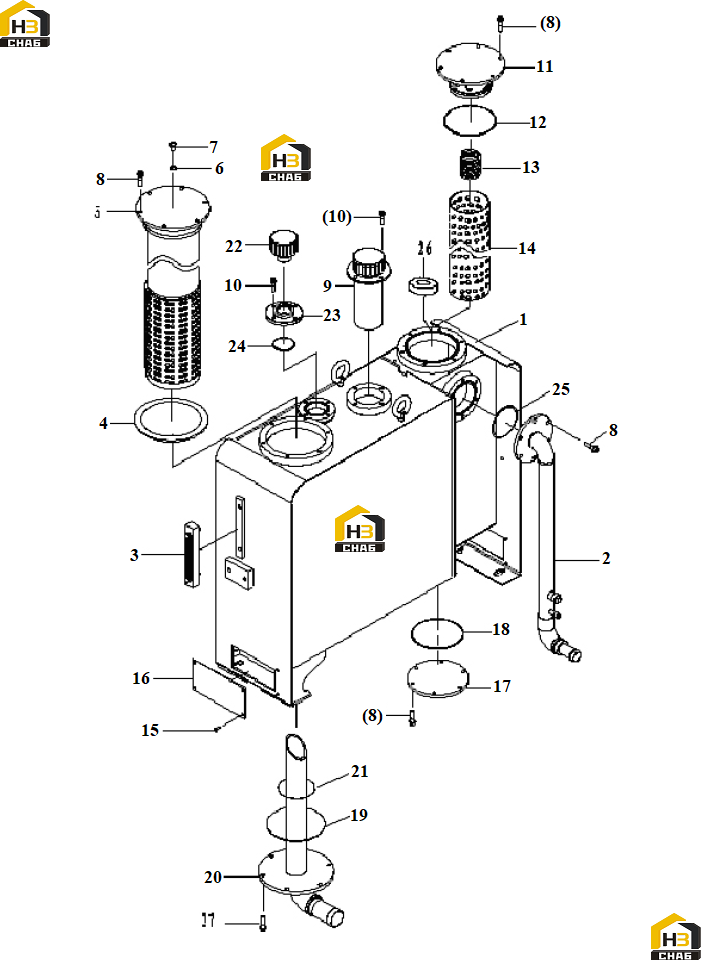

Гидравлический масляный бак в сборе (lg9330g2)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:3
Каталожный номер:4120000092
Комплект:1
Примечание:YWZ-150
№ на схеме:5
Каталожный номер:29100005051
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:4030000054
Комплект:1
Примечание:JB1000-M14*1.5EpZn-35
№ на схеме:8
Каталожный номер:4011000474
Комплект:24
Примечание:GB16674-M10*25EpZn-8.8
№ на схеме:9
Каталожный номер:4120000452
Комплект:1
Примечание:SFM-323M
№ на схеме:10
Каталожный номер:4011000458
Комплект:8
Примечание:GB16674-M8*20EpZn-8.8
№ на схеме:12
Каталожный номер:4030000304
Комплект:1
Примечание:GB3452.1-155*3.55G
№ на схеме:13
Каталожный номер:4090000039
Комплект:1
Примечание:GB2089-YB6*70*80-CDZn
№ на схеме:18
Каталожный номер:4030000209
Комплект:1
Примечание:GB3452.1-136*3.55G
№ на схеме:19
Каталожный номер:4030000232
Комплект:1
Примечание:GB3452.1-170*3.55G
№ на схеме:21
Каталожный номер:4030000164
Комплект:1
Примечание:GB3452.1-60.0*3.55G
№ на схеме:22
Каталожный номер:4120001088
Комплект:1
Примечание:L1.0807-31
№ на схеме:24
Каталожный номер:4030000233
Комплект:1
Примечание:GB3452.1-65.0*3.55G
№ на схеме:25
Каталожный номер:4030000305
Комплект:1
Примечание:GB3452.1-106*3.55G
№ на схеме:26
Каталожный номер:4190000008
Комплект:1
Примечание:LG03-CT76*32*15
№ на схеме:27
Каталожный номер:4011000475
Комплект:6
Примечание:GB16674-M10*30EpZn-8.8
