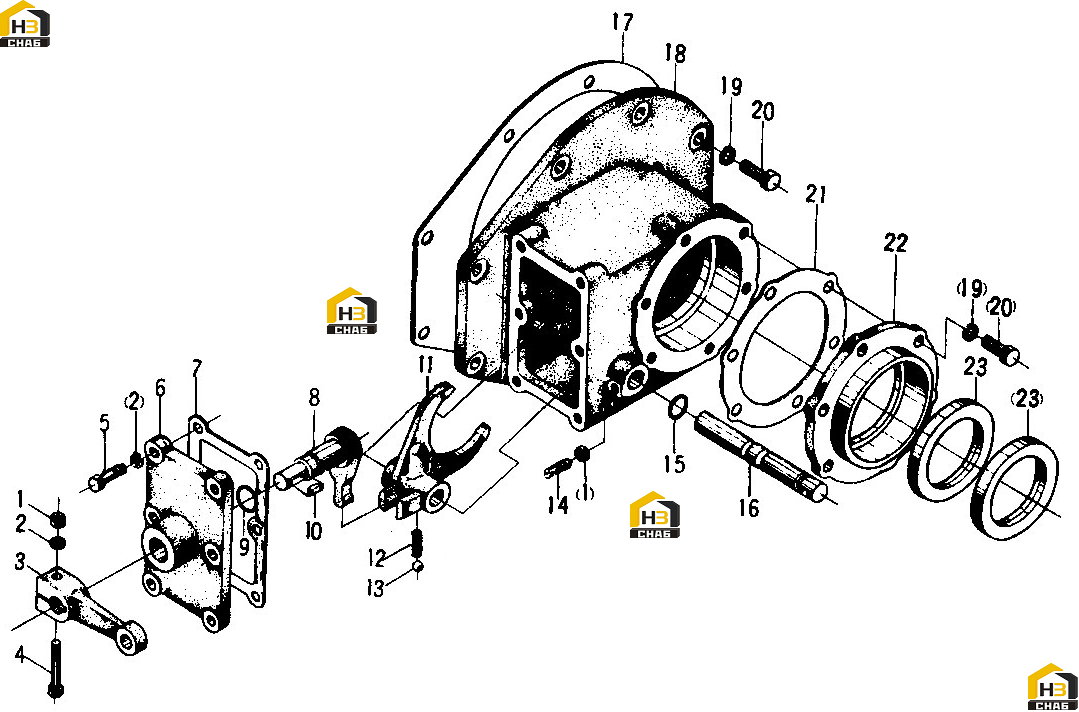

Вилочный механизм

← Вал заднего хода Механизм переключения скоростей (часть i) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:NUT M8

Каталожный номер:

Комплект:2

Примечание:M8

№ на схеме:2

Наименование:WASHER 8

Каталожный номер:

Комплект:7

Примечание:8

№ на схеме:3

Наименование:ROCKER ARM

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:4

Наименование:HEXANGULAR BOLT M8*45

Каталожный номер:

Комплект:1

Примечание:M8*45

№ на схеме:5

Наименование:HEXANGULAR BOLT M8*25

Каталожный номер:

Комплект:6

Примечание:M8*25

№ на схеме:6

Наименование:SIDE COVER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:7

Наименование:PAPER SPACER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:8

Наименование:ROD ARM

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-RING 20*2.5

Каталожный номер:

Комплект:1

Примечание:20*2.5

№ на схеме:10

Наименование:HALF-MOON BOND 6*22

Каталожный номер:

Комплект:1

Примечание:6*22

№ на схеме:11

Наименование:HARNESS

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:12

Наименование:SPRING

Каталожный номер:

Комплект:1

Примечание:1.6.

№ на схеме:13

Наименование:BALL 10

Каталожный номер:

Комплект:1

Примечание:10

№ на схеме:14

Наименование:LOCK SCREW

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-RING 18*2.5

Каталожный номер:

Комплект:1

Примечание:18*2.5

№ на схеме:16

Наименование:FORK SHAFT

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:17

Наименование:PAPER SPACER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:18

Наименование:FORK SYSTEM HOUSING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:19

Наименование:WASHER 10

Каталожный номер:

Комплект:14

Примечание:10

№ на схеме:20

Наименование:HEXANGULAR BOLT M10*25

Каталожный номер:

Комплект:14

Примечание:M10*25

№ на схеме:21

Наименование:PAPER SPACER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:22

Наименование:REAR OUTPUT SHAFT SKELET

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:23

Наименование:OIL SEALING 65*90*12

Каталожный номер:

Комплект:2

Примечание:65*90*12
