Система управления коробки передач

Система управления коробки передач

← Механизм переключения скоростей (часть i) Механизм переключения скоростей (часть ii) →

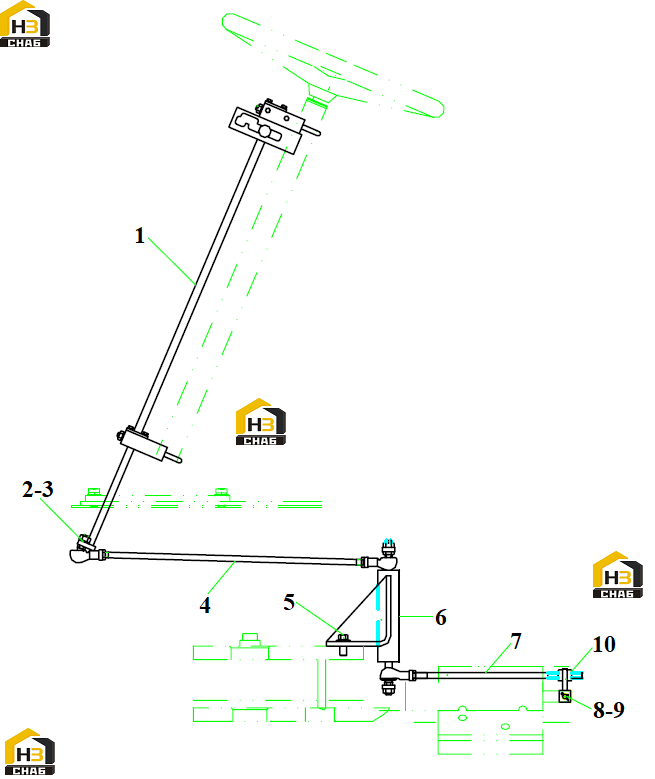

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:TOP ORGAN
Каталожный номер:2040900042
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:NUT
Каталожный номер:4013000036
Комплект:3
Примечание:GB6171-M10*1EpZn-8
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:4015000025
Комплект:3
Примечание:GB93-10-65Mn
0 ₽
шт
№ на схеме:4
Наименование:CONNECT ROD
Каталожный номер:29060007741
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:BOLT
Каталожный номер:4011000560
Комплект:2
Примечание:GB16674-M12*25EpZn-8.8
0 ₽
шт
№ на схеме:6
Наименование:MIDDLE ORGAN
Каталожный номер:2040900044
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BINDINY MECHANISM
Каталожный номер:2040900039
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:SPLIT PIN
Каталожный номер:4016000183
Комплект:1
Примечание:GB91-3.2*22EpZn-Q235A
0 ₽
шт
№ на схеме:9
Наименование:PIN
Каталожный номер:4016000143
Комплект:1
Примечание:GB882-B8*26EpZn-35
0 ₽
шт
№ на схеме:10
Наименование:DIAL FORK
Каталожный номер:3040900107
Комплект:1
Примечание:Q235-A
