Передний выходной вал

← Промежуточный вал в сборе Задний выходной вал →

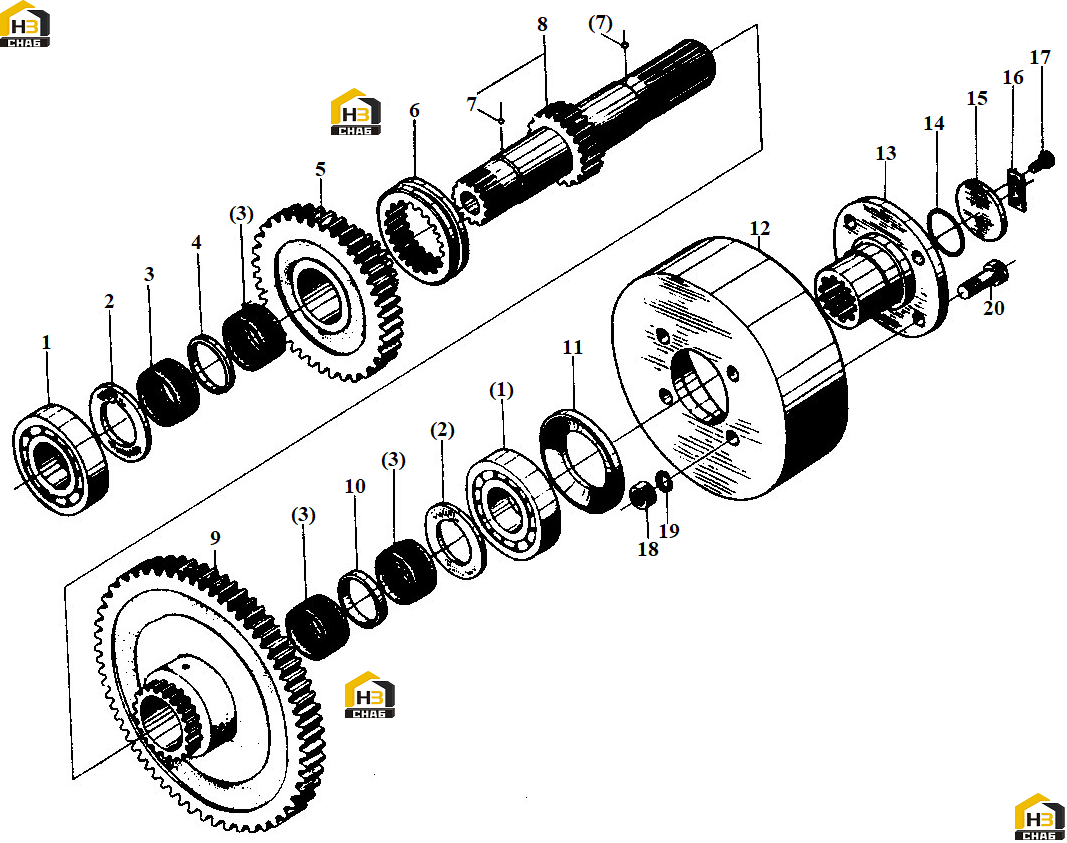

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BALL BEARING 310

Каталожный номер:

Комплект:2

Примечание:310

№ на схеме:2

Наименование:STOP WASHER

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:3

Наименование:NEEDLEBEARING 55*60*30

Каталожный номер:

Комплект:4

Примечание:55*60*30

№ на схеме:4

Наименование:ISOLATED WASHER 60*5

Каталожный номер:

Комплект:1

Примечание:60*5

№ на схеме:5

Наименование:GEAR

Каталожный номер:

Комплект:1

Примечание:Z=42; Z=36

№ на схеме:6

Наименование:BUSHING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:7

Наименование:STEEL BALL 4

Каталожный номер:

Комплект:2

Примечание:4

№ на схеме:8

Наименование:FROE-OUTLET SHAFT

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:9

Наименование:GEAR

Каталожный номер:

Комплект:1

Примечание:Z=62; Z=56

№ на схеме:10

Наименование:ISOLATED WASHER 60*4

Каталожный номер:

Комплект:1

Примечание:60*4

№ на схеме:11

Наименование:GUARD

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:12

Наименование:HAND BRAKE DISC

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:13

Наименование:OUTLET SHAFT FLANGE

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-RING 52*5.7

Каталожный номер:

Комплект:1

Примечание:52*5.7

№ на схеме:15

Наименование:CLAMPING PLATE

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:16

Наименование:STOP WASHER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOLT M10*25

Каталожный номер:

Комплект:2

Примечание:M10*25

№ на схеме:18

Наименование:NUT Ml4

Каталожный номер:

Комплект:4

Примечание:M14

№ на схеме:19

Наименование:SPRING LOCK WASHER 14

Каталожный номер:

Комплект:4

Примечание:14

№ на схеме:20

Наименование:BOLT M14*40

Каталожный номер:

Комплект:4

Примечание:M14*40
