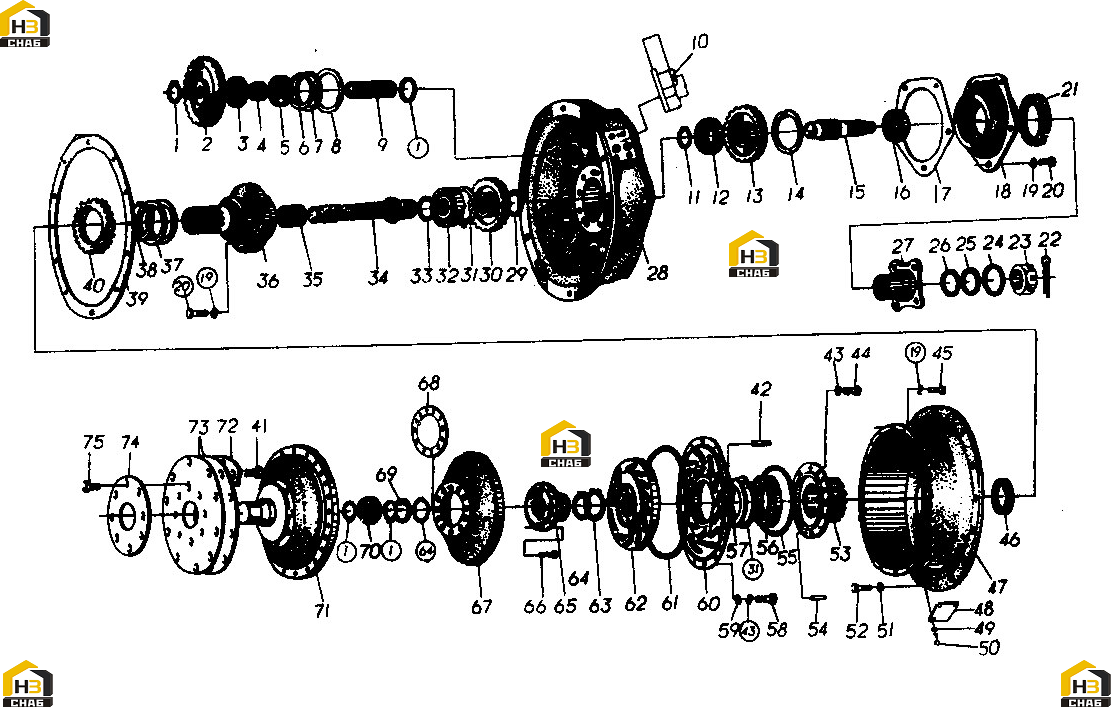

Гидротрансформатор (371804)

← Система гидротрансформатора Фильтр масляный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SNAP RING 30

Каталожный номер:4110000084013

Комплект:6

Примечание:30

№ на схеме:2

Наименование:DRIVEN GEAR ON DRIVE PUMP

Каталожный номер:4110000084012

Комплект:3

Примечание:

№ на схеме:3

Наименование:BEARING 206

Каталожный номер:4110000084014

Комплект:3

Примечание:206

№ на схеме:4

Наименование:SLEAVE

Каталожный номер:4110000084015

Комплект:3

Примечание:

№ на схеме:5

Наименование:BEARING 50206

Каталожный номер:4110000084016

Комплект:3

Примечание:50206

№ на схеме:6

Наименование:LOCKING

Каталожный номер:4110000084017

Комплект:3

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:4110000084018

Комплект:3

Примечание:

№ на схеме:8

Наименование:SNAP RING 68

Каталожный номер:4110000084019

Комплект:3

Примечание:68

№ на схеме:9

Наименование:DRIVE PUMP SHAFT

Каталожный номер:4110000084020

Комплект:3

Примечание:

№ на схеме:10

Наименование:RELIEF VALVE

Каталожный номер:4110000084021

Комплект:1

Примечание:

№ на схеме:11

Наименование:SNAP RING 35

Каталожный номер:4110000084022

Комплект:1

Примечание:35

№ на схеме:12

Наименование:BEARING 307

Каталожный номер:4110000084023

Комплект:1

Примечание:307

№ на схеме:13

Наименование:DRIVEN GEAR

Каталожный номер:4110000084024

Комплект:1

Примечание:

№ на схеме:14

Наименование:SNAP RING 90

Каталожный номер:4110000084025

Комплект:1

Примечание:90

№ на схеме:15

Наименование:OUTPUT SHAFT

Каталожный номер:4110000084026

Комплект:1

Примечание:

№ на схеме:16

Наименование:BEARING 308

Каталожный номер:4110000084027

Комплект:1

Примечание:308

№ на схеме:17

Наименование:SEAL SPACER

Каталожный номер:4110000084028

Комплект:1

Примечание:

№ на схеме:18

Наименование:SEAL FLANGER

Каталожный номер:4110000084029

Комплект:1

Примечание:

№ на схеме:19

Наименование:SPACER 12

Каталожный номер:4110000084030

Комплект:19

Примечание:12

№ на схеме:20

Наименование:BOLT M12*35

Каталожный номер:4110000084031

Комплект:11

Примечание:M12*35

№ на схеме:21

Наименование:OIL SEAL 55*82*26

Каталожный номер:4110000084032

Комплект:1

Примечание:55*82*26

№ на схеме:22

Наименование:PIN 5*45

Каталожный номер:4110000084033

Комплект:1

Примечание:5*45

№ на схеме:23

Наименование:NUT M24*1.5

Каталожный номер:4110000084034

Комплект:1

Примечание:M24*1.5

№ на схеме:24

Наименование:SEAL SPACER

Каталожный номер:4110000084035

Комплект:1

Примечание:

№ на схеме:25

Наименование:SEAL SPACER

Каталожный номер:4110000084036

Комплект:1

Примечание:

№ на схеме:26

Наименование:WASHER

Каталожный номер:4110000084037

Комплект:1

Примечание:

№ на схеме:27

Наименование:FLANGE ON OUTPUT SHAFT

Каталожный номер:4110000084038

Комплект:1

Примечание:

№ на схеме:28

Наименование:CASE

Каталожный номер:4110000084039

Комплект:1

Примечание:

№ на схеме:29

Наименование:SNAP RING 48

Каталожный номер:4110000084040

Комплект:1

Примечание:48

№ на схеме:30

Наименование:DRIVEN GEAR

Каталожный номер:4110000084041

Комплект:1

Примечание:

№ на схеме:31

Наименование:SNAP RING

Каталожный номер:4110000084042

Комплект:2

Примечание:

№ на схеме:32

Наименование:BEARING 310

Каталожный номер:4110000084043

Комплект:1

Примечание:310

№ на схеме:33

Наименование:SEAL RING

Каталожный номер:4110000084044

Комплект:1

Примечание:

№ на схеме:34

Наименование:DRIVEN SHAFT

Каталожный номер:4110000084045

Комплект:1

Примечание:

№ на схеме:35

Наименование:SLEAVE

Каталожный номер:4110000084046

Комплект:1

Примечание:

№ на схеме:36

Наименование:STATOR BOSS

Каталожный номер:4110000084047

Комплект:1

Примечание:

№ на схеме:37

Наименование:SEAL RING

Каталожный номер:4110000084048

Комплект:2

Примечание:

№ на схеме:38

Наименование:SNAP RING

Каталожный номер:4110000084049

Комплект:1

Примечание:

№ на схеме:39

Наименование:SPACER

Каталожный номер:4110000084050

Комплект:1

Примечание:

№ на схеме:40

Наименование:DRIVEN GEAR ON DRIVE PUMP

Каталожный номер:4110000084011

Комплект:1

Примечание:

№ на схеме:41

Наименование:BOLT M12*35

Каталожный номер:4110000084051

Комплект:12

Примечание:M12*35

№ на схеме:42

Наименование:PIN A6*20

Каталожный номер:4110000084052

Комплект:1

Примечание:A6*20

№ на схеме:43

Наименование:SPACER 8

Каталожный номер:4110000084053

Комплект:32

Примечание:8

№ на схеме:44

Наименование:BOLT M8*25

Каталожный номер:4110000084054

Комплект:8

Примечание:M8*25

№ на схеме:45

Наименование:BOLT M12*35

Каталожный номер:4110000084055

Комплект:8

Примечание:M12*35

№ на схеме:46

Наименование:OIL SEAL 100*120*13

Каталожный номер:4110000084056

Комплект:1

Примечание:100*120*13

№ на схеме:47

Наименование:MID-SEGMENT FOR FLY WHEEL CASE

Каталожный номер:4110000084057

Комплект:1

Примечание:

№ на схеме:48

Наименование:SIGHT COVER

Каталожный номер:4110000084058

Комплект:1

Примечание:

№ на схеме:49

Наименование:SPACER 6

Каталожный номер:4110000084059

Комплект:8

Примечание:6

№ на схеме:50

Наименование:BOLT M6*16

Каталожный номер:4110000084060

Комплект:8

Примечание:M6*16

№ на схеме:51

Наименование:SPACER 10

Каталожный номер:4110000084061

Комплект:36

Примечание:10

№ на схеме:52

Наименование:BOLT M10*30

Каталожный номер:4110000084062

Комплект:16

Примечание:M10*30

№ на схеме:53

Наименование:IMPELLER BOSS

Каталожный номер:4110000084063

Комплект:1

Примечание:

№ на схеме:54

Наименование:SET PIN

Каталожный номер:4110000084064

Комплект:4

Примечание:

№ на схеме:55

Наименование:O-RING 128*3.55

Каталожный номер:4110000084065

Комплект:1

Примечание:128*3.55

№ на схеме:56

Наименование:BEARING 212

Каталожный номер:4110000084066

Комплект:1

Примечание:212

№ на схеме:57

Наименование:ISOLATING RING

Каталожный номер:4110000084067

Комплект:1

Примечание:

№ на схеме:58

Наименование:BOLT M8*30

Каталожный номер:4110000084068

Комплект:24

Примечание:M8*30

№ на схеме:59

Наименование:NUT M8

Каталожный номер:4110000084069

Комплект:24

Примечание:M8

№ на схеме:60

Наименование:IMPELLER

Каталожный номер:4110000084070

Комплект:1

Примечание:

№ на схеме:61

Наименование:O-RING 335*3.56

Каталожный номер:4110000084071

Комплект:1

Примечание:335*3.56

№ на схеме:62

Наименование:STATOR

Каталожный номер:4110000084072

Комплект:1

Примечание:

№ на схеме:63

Наименование:SNAP RING 60

Каталожный номер:4110000084073

Комплект:1

Примечание:60

№ на схеме:64

Наименование:SNAP RING 38

Каталожный номер:4110000084074

Комплект:2

Примечание:38

№ на схеме:65

Наименование:TURBINE BOSS

Каталожный номер:4110000084075

Комплект:1

Примечание:

№ на схеме:66

Наименование:RIVET 8*30

Каталожный номер:4110000084076

Комплект:12

Примечание:8*30

№ на схеме:67

Наименование:TURBINE

Каталожный номер:4110000084077

Комплект:1

Примечание:

№ на схеме:68

Наименование:SPACING PLATE

Каталожный номер:4110000084078

Комплект:1

Примечание:

№ на схеме:69

Наименование:SNAP RING 55

Каталожный номер:4110000084079

Комплект:1

Примечание:55

№ на схеме:70

Наименование:NEEDLE ROLLER BEARING

Каталожный номер:4110000084080

Комплект:1

Примечание:

№ на схеме:71

Наименование:COUPLING WHEEL

Каталожный номер:4110000084081

Комплект:1

Примечание:

№ на схеме:72

Наименование:DOUBLE SPACER

Каталожный номер:4110000084082

Комплект:6

Примечание:

№ на схеме:73

Наименование:ELASTIC PLATE

Каталожный номер:4110000084083

Комплект:2

Примечание:

№ на схеме:74

Наименование:SPACING PLATE

Каталожный номер:4110000084084

Комплект:1

Примечание:

№ на схеме:75

Наименование:BOLT M10*20

Каталожный номер:4110000084085

Комплект:8

Примечание:M10*20
