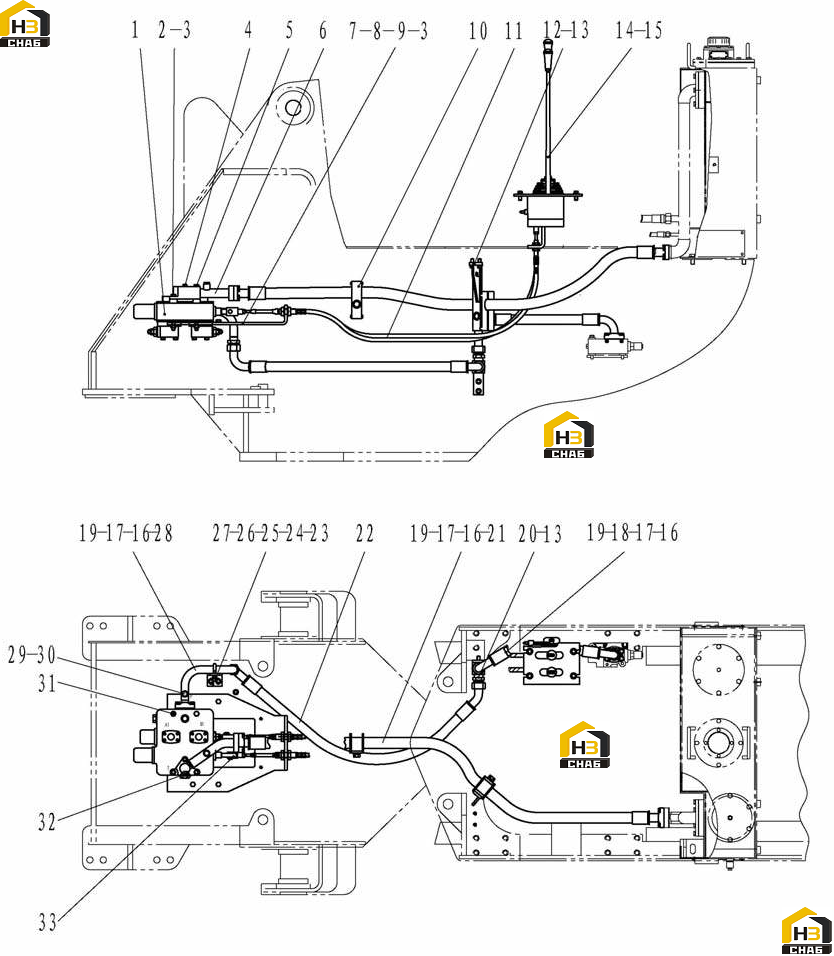

Гидравлический узел управления
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4120000414
Комплект:1
Примечание:DF-25B2-16
№ на схеме:2
Каталожный номер:4011000056
Комплект:1
Примечание:GB5782-M12*145EpZn-8.8
№ на схеме:3
Каталожный номер:4015000168
Комплект:8
Примечание:GB97.1-12EpZn-300HV
№ на схеме:4
Каталожный номер:4011000230
Комплект:1
Примечание:GB16674-M10*65EpZn-8.8
№ на схеме:5
Каталожный номер:4011000058
Комплект:1
Примечание:GB5782-M12*175EpZn-8.8
№ на схеме:6
Каталожный номер:29120005021
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:29120005031
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:4011000477
Комплект:4
Примечание:GB16674-M12*35EpZn-8.8
№ на схеме:13
Каталожный номер:4011000560
Комплект:5
Примечание:GB16674-M12*25EpZn-8.8
№ на схеме:14
Каталожный номер:4120001453
Комплект:1
Примечание:LG12-933CZJG21
№ на схеме:15
Каталожный номер:4011000474
Комплект:4
Примечание:GB16674-M10*25EpZn-8.8
№ на схеме:16
Каталожный номер:4030000029
Комплект:4
Примечание:GB3452.1-37.5*3.55G
№ на схеме:18
Каталожный номер:29120005071
Комплект:1
Примечание:EF 口胶管
№ на схеме:19
Каталожный номер:4011000475
Комплект:16
Примечание:GB16674-M10*30EpZn-8.8
№ на схеме:22
Каталожный номер:29120005051
Комплект:1
Примечание:
№ на схеме:24
Каталожный номер:4011000556
Комплект:1
Примечание:JB/ZQ4321-33Zn-Q235A.F
№ на схеме:26
Каталожный номер:4015000162
Комплект:2
Примечание:GB97.1-10EpZn-300HV
№ на схеме:27
Каталожный номер:4011000447
Комплект:2
Примечание:GB16674-M10*20EpZn-8.8
№ на схеме:28
Каталожный номер:29120005091
Комплект:1
Примечание:
№ на схеме:31
Каталожный номер:4011000263
Комплект:2
Примечание:GB5782-M12*130EpZn-8.8
№ на схеме:32
Каталожный номер:4030000031
Комплект:1
Примечание:GB3452.1-42.5*3.55G
