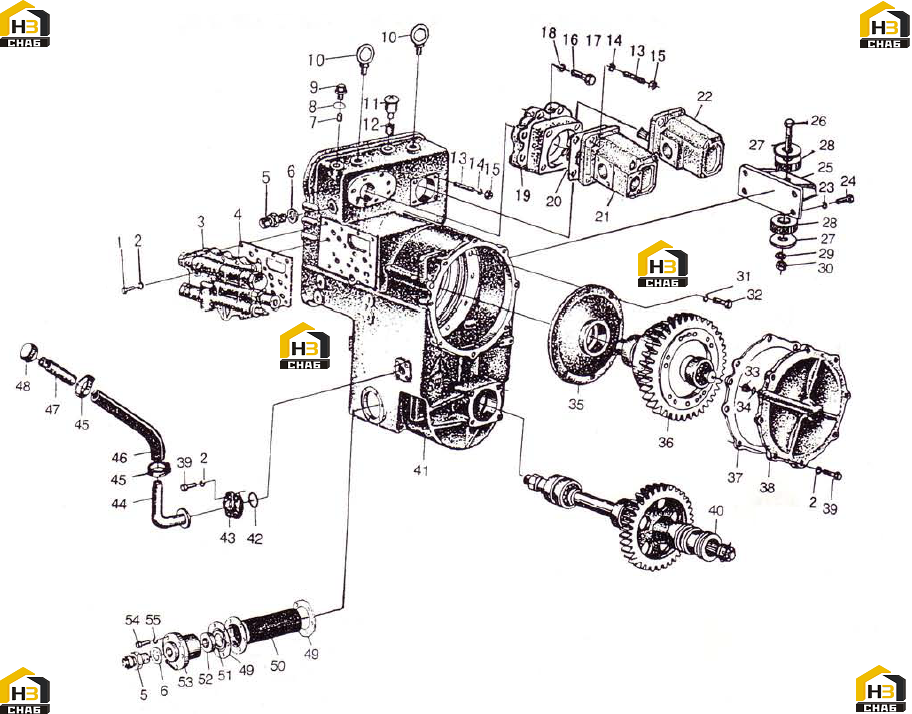

Трансмиссия (часть i)

← Фильтр масляный Трансмиссия (часть ii) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT M10х70-Ер•Zn

Каталожный номер:GB21-2976

Комплект:18

Примечание:M10х70-Ер•Zn

№ на схеме:2

Наименование:WASHER 10

Каталожный номер:GB93-1981

Комплект:78

Примечание:10

№ на схеме:3

Наименование:TRANSMISSION CONTROL VALVE ASS’ Y

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:4

Наименование:SEALING SPACE

Каталожный номер:ZL50.3-15

Комплект:1

Примечание:

№ на схеме:5

Наименование:FITTING G28

Каталожный номер:GB3733.2-1983

Комплект:2

Примечание:G28

№ на схеме:6

Наименование:O-RING 22.4x2.65 G

Каталожный номер:GB3452.1-1992

Комплект:2

Примечание:22.4x2.65 G

№ на схеме:7

Наименование:PLUNGER

Каталожный номер:ZL50.3-14

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-RING 22x2.4

Каталожный номер:GB1235-1976

Комплект:1

Примечание:22x2.4

№ на схеме:9

Наименование:PLUG

Каталожный номер:ZL50.3-13

Комплект:1

Примечание:

№ на схеме:10

Наименование:LIFTING EYE SCRAW M20

Каталожный номер:GB825-1988

Комплект:2

Примечание:M20

№ на схеме:11

Наименование:BREATHER PIPE ASS’ Y

Каталожный номер:ZL50F.3.2

Комплект:1

Примечание:

№ на схеме:12

Наименование:VENT DUCT

Каталожный номер:ZL50F.3.3

Комплект:1

Примечание:

№ на схеме:13

Наименование:STUD M12x35-Ep•Zn

Каталожный номер:GB898-1988

Комплект:8

Примечание:M12x35-Ep•Zn

№ на схеме:14

Наименование:WASHER 12

Каталожный номер:GB93-1987

Комплект:8

Примечание:12

№ на схеме:15

Наименование:NUT M12-Ep•Zn

Каталожный номер:GB6170-1986

Комплект:8

Примечание:M12-Ep•Zn

№ на схеме:16

Наименование:BOLT M10x50-Ep•Zn

Каталожный номер:GB/T5782-1986

Комплект:6

Примечание:M10x50-Ep•Zn

№ на схеме:17

Наименование:BOLT M10x75-Ep•Zn

Каталожный номер:GB/T21-1976

Комплект:2

Примечание:M10x75-Ep•Zn

№ на схеме:18

Наименование:WASHER 10

Каталожный номер:GB/T93-1987

Комплект:10

Примечание:10

№ на схеме:19

Наименование:CONNECTING SEAT

Каталожный номер:ZL30F2.3-4

Комплект:1

Примечание:

№ на схеме:20

Наименование:SEALING SPACER

Каталожный номер:ZL50F.6-2

Комплект:2

Примечание:

№ на схеме:21

Наименование:TRANSMISSION PUMP

Каталожный номер:CBGJA2040

Комплект:1

Примечание:

№ на схеме:22

Наименование:GEAR PUMP

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:23

Наименование:WASHER 18

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:

№ на схеме:24

Наименование:BOLT M18x40-Ep•Zn

Каталожный номер:GB/T5783-1986

Комплект:8

Примечание:M18x40-Ep•Zn

№ на схеме:25

Наименование:CONNECTING SEAT

Каталожный номер:ZL50G.3.1

Комплект:2

Примечание:

№ на схеме:26

Наименование:BOLT M20x130-Ep•Zn

Каталожный номер:GB/T5782-1986

Комплект:2

Примечание:M20x130-Ep•Zn

№ на схеме:27

Наименование:WASHER

Каталожный номер:ZL50G.1-1

Комплект:4

Примечание:

№ на схеме:28

Наименование:SHOCK MOUNT

Каталожный номер:ZL50G.1.4

Комплект:4

Примечание:

№ на схеме:29

Наименование:WASHER 20

Каталожный номер:GB/T93-1987

Комплект:2

Примечание:20

№ на схеме:30

Наименование:NUT M20-Ep•Zn

Каталожный номер:GB/T6170-1986

Комплект:2

Примечание:M20-Ep•Zn

№ на схеме:31

Наименование:WASHER 14

Каталожный номер:GB93-1987

Комплект:8

Примечание:14

№ на схеме:32

Наименование:BOLT

Каталожный номер:ZL50.3-22

Комплект:8

Примечание:

№ на схеме:33

Наименование:PLUG

Каталожный номер:ZL50.3-21

Комплект:1

Примечание:

№ на схеме:34

Наименование:O-RING 20x24

Каталожный номер:GB1235-1976

Комплект:1

Примечание:20x24

№ на схеме:35

Наименование:COVER

Каталожный номер:ZL50.3-4

Комплект:1

Примечание:

№ на схеме:36

Наименование:4TH SHAFT ASS’ Y

Каталожный номер:ZL50.3.1

Комплект:1

Примечание:(2)

№ на схеме:37

Наименование:SEALING SHIM

Каталожный номер:ZL50.3-6

Комплект:1

Примечание:

№ на схеме:38

Наименование:END COVER

Каталожный номер:ZL50.3-5

Комплект:1

Примечание:

№ на схеме:39

Наименование:BOLT M10x30-Ep•Zn

Каталожный номер:GB21-1976

Комплект:34

Примечание:M10x30-Ep•Zn

№ на схеме:40

Наименование:5TH SHAFT ASS’ Y

Каталожный номер:ZL50.3.3A

Комплект:1

Примечание:

№ на схеме:41

Наименование:TANK

Каталожный номер:ZL30F2.3-1

Комплект:1

Примечание:

№ на схеме:42

Наименование:O-RING 37.5x3.55G

Каталожный номер:GB3452.1-1992

Комплект:1

Примечание:37.5x3.55G

№ на схеме:43

Наименование:CLAMPING PLATE

Каталожный номер:ZL50F.3-5

Комплект:1

Примечание:

№ на схеме:44

Наименование:ELBOW PIPE

Каталожный номер:ZL50F.3.4.1

Комплект:1

Примечание:

№ на схеме:45

Наименование:CLAMP 3/2"

Каталожный номер:

Комплект:1

Примечание:3/2"

№ на схеме:46

Наименование:HOSE A38x600

Каталожный номер:HG4-761-1974

Комплект:1

Примечание:A38x600

№ на схеме:47

Наименование:STRAIGHT PIPE

Каталожный номер:ZL50F.3.4-1

Комплект:1

Примечание:

№ на схеме:48

Наименование:COVER

Каталожный номер:ZL50F.3.4-2

Комплект:1

Примечание:

№ на схеме:49

Наименование:SEACING SPACER

Каталожный номер:ZL30.3-34

Комплект:2

Примечание:

№ на схеме:50

Наименование:OIL FILTER

Каталожный номер:ZL30.3.9

Комплект:1

Примечание:

№ на схеме:51

Наименование:RING SNAP 70

Каталожный номер:GB893.1-1986

Комплект:1

Примечание:70

№ на схеме:52

Наименование:MANGNET

Каталожный номер:ZL30.3-35

Комплект:1

Примечание:

№ на схеме:53

Наименование:COVER

Каталожный номер:ZL30.3-36

Комплект:1

Примечание:

№ на схеме:54

Наименование:BOLT M8x25-Ep•Zn

Каталожный номер:GB5781-1986

Комплект:6

Примечание:M8x25-Ep•Zn

№ на схеме:55

Наименование:WASHER 8

Каталожный номер:GB93-1987

Комплект:6

Примечание:8
