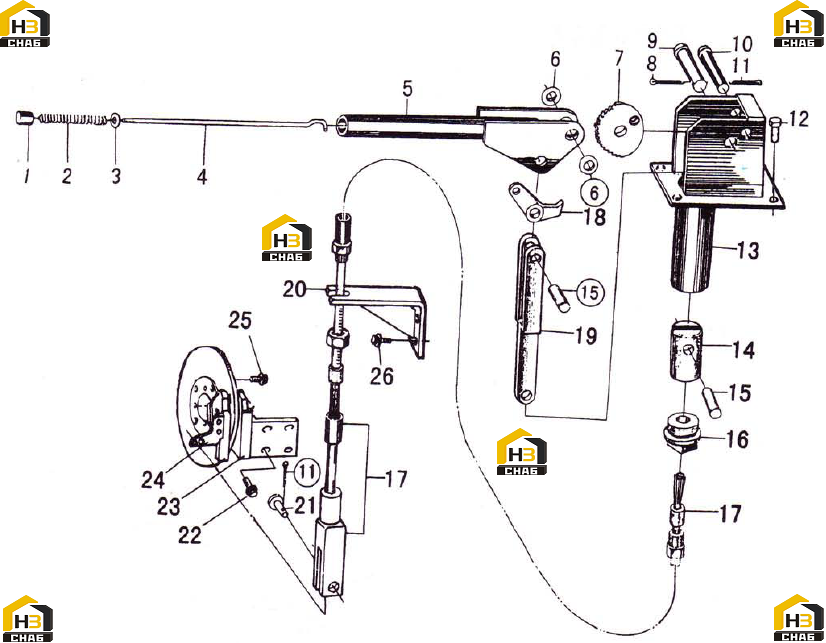

Система ручного тормоза

← Усилитель тормозов Тормоз стояночный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BUTTON

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:2

Наименование:SPRING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:4

Наименование:LEVER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:5

Наименование:BRAKE HANDLE

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:6

Наименование:WASHER 12

Каталожный номер:GB848-1985

Комплект:2

Примечание:12

№ на схеме:7

Наименование:PAW WHEEL

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:8

Наименование:SPLIT PIN 4x8

Каталожный номер:GB91-1986

Комплект:1

Примечание:4x8

№ на схеме:9

Наименование:PIN 12x45

Каталожный номер:GB882-1985

Комплект:1

Примечание:12x45

№ на схеме:10

Наименование:PIN 10x46

Каталожный номер:GB882-1986

Комплект:1

Примечание:10x46

№ на схеме:11

Наименование:SPLIT PIN 3.2x18

Каталожный номер:GB91-1986

Комплект:2

Примечание:3.2x18

№ на схеме:12

Наименование:BOLT M8x25-Ep•Zn

Каталожный номер:GB5787-1986

Комплект:4

Примечание:M8x25-Ep•Zn

№ на схеме:13

Наименование:BRAKING HOUSING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:14

Наименование:GUIDES BLOCK

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:15

Наименование:PIN D10x35

Каталожный номер:GB119-1986

Комплект:2

Примечание:D10x35

№ на схеме:16

Наименование:CABLE SHAFT JOINT

Каталожный номер:ZL50.10.1-9

Комплект:1

Примечание:

№ на схеме:17

Наименование:CABLE SHART

Каталожный номер:ZL30F2.10.1

Комплект:1

Примечание:

№ на схеме:18

Наименование:BRAKING PAW

Каталожный номер:ZL50.10.1-5

Комплект:1

Примечание:

№ на схеме:19

Наименование:CLEVIS

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:20

Наименование:MOVNTING FRAME

Каталожный номер:ZL50G.10.2

Комплект:1

Примечание:

№ на схеме:21

Наименование:PIN 10x24

Каталожный номер:GB882-1986

Комплект:1

Примечание:10x24

№ на схеме:22

Наименование:BOLT M12x30-Ep•Zn

Каталожный номер:GB5787-1986

Комплект:4

Примечание:

№ на схеме:23

Наименование:BRACKET

Каталожный номер:ZL50G.10.1

Комплект:1

Примечание:

№ на схеме:24

Наименование:BRAKE FOR PARKING

Каталожный номер:TC5Z

Комплект:1

Примечание:

№ на схеме:25

Наименование:BOLT M16x40-Ep•Zn

Каталожный номер:GB5787-1986

Комплект:3

Примечание:M16x40-Ep•Zn

№ на схеме:26

Наименование:BOLT M8x16-Ep•Zn

Каталожный номер:GB5787-1986

Комплект:4

Примечание:M8x16-Ep•Zn
