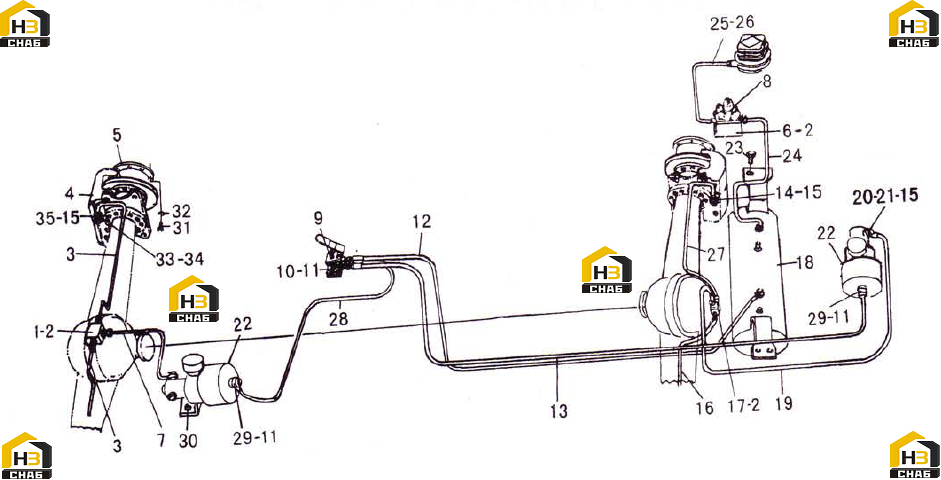

Система ножного тормоза

← Цилиндр рулевой Суппорт тормозной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:THREE OF THE OIL LINE

Каталожный номер:ZL30F.9-1

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT M8x25-Ep•Zn

Каталожный номер:GB/T5787-1986

Комплект:8

Примечание:M8x25-Ep•Zn

№ на схеме:3

Наименование:OIL TUBE OF FRONT AXLE

Каталожный номер:ZL30F.9.1

Комплект:2

Примечание:

№ на схеме:4

Наименование:DISK BRAKE ZL40

Каталожный номер:

Комплект:4

Примечание:ZL40

№ на схеме:5

Наименование:BRAKE DISK

Каталожный номер:ZL30F.9.6

Комплект:4

Примечание:

№ на схеме:6

Наименование:HOLDER FOR AIR DRYER

Каталожный номер:ZL30F.9-3

Комплект:1

Примечание:

№ на схеме:7

Наименование:OIL TUBE FROM FRONT BOOSTER TO FRONT AXLE

Каталожный номер:ZL50F.9.12

Комплект:1

Примечание:

№ на схеме:8

Наименование:AIR DRYER

Каталожный номер:ST-50G

Комплект:1

Примечание:

№ на схеме:9

Наименование:BRAKE VALVE

Каталожный номер:ХМ-60

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:ZL50F.9-3

Комплект:6

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:ZL50F.9-2

Комплект:14

Примечание:

№ на схеме:12

Наименование:TUBE FROM BRAKE VALVE TO REAR BOOSTER

Каталожный номер:ZL50F.9.7

Комплект:1

Примечание:

№ на схеме:13

Наименование:TUBE FROM BRAKE VALVE TO REAR BOOSTER

Каталожный номер:ZL30F2.9.1

Комплект:1

Примечание:

№ на схеме:14

Наименование:CONNECTOR

Каталожный номер:ZL50F.9-5

Комплект:2

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:ZL50F.9-6

Комплект:10

Примечание:

№ на схеме:16

Наименование:OIL TUBE OF REAR AXLE (LEFT)

Каталожный номер:ZL40F.9.5

Комплект:1

Примечание:

№ на схеме:17

Наименование:THREE OF THE OIL LINE

Каталожный номер:ZL50F.9-12

Комплект:1

Примечание:

№ на схеме:18

Наименование:AIR RESERVIOR

Каталожный номер:ZL30G.9.2

Комплект:1

Примечание:

№ на схеме:19

Наименование:OIL TUBE FROM REAR BOOSTER TO REAR AXLE

Каталожный номер:ZL30F.9.3

Комплект:1

Примечание:

№ на схеме:20

Наименование:CONNECTOR FOR BOOSTER

Каталожный номер:ZL50F.9-13

Комплект:2

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:ZL50F.9-15

Комплект:2

Примечание:

№ на схеме:22

Наименование:BOOSTER

Каталожный номер:XZ-60

Комплект:2

Примечание:

№ на схеме:23

Наименование:BOLT M12x25-Ep•Zn

Каталожный номер:GB/T5787-1986

Комплект:1

Примечание:M12x25-Ep•Zn

№ на схеме:24

Наименование:TUBE FROM AIR DRYER TO AIR RESERVIOR

Каталожный номер:ZL50F1.9.2

Комплект:1

Примечание:

№ на схеме:25

Наименование:TUBE FROM AIR DRYER TO AIR COMPRESSOR

Каталожный номер:ZL30F2.9.2

Комплект:1

Примечание:

№ на схеме:26

Наименование:WASHER

Каталожный номер:ZL50F.9.3-1

Комплект:1

Примечание:

№ на схеме:27

Наименование:OIL TUBE OF REAR AXLE (RIGHT)

Каталожный номер:ZL40F.9.8

Комплект:1

Примечание:

№ на схеме:28

Наименование:TUBE FROM AIR COMPRESSOR TO BRAKE VALVE

Каталожный номер:ZL50G.9.6

Комплект:1

Примечание:

№ на схеме:29

Наименование:CONNECTOR

Каталожный номер:ZL50F.9-1

Комплект:2

Примечание:

№ на схеме:30

Наименование:BOLT M10x16-Ep•Zn

Каталожный номер:GB/T5787-1986

Комплект:4

Примечание:M10x16-Ep•Zn

№ на схеме:31

Наименование:BOLT M18x1.5x50

Каталожный номер:GB/T5786-1986

Комплект:40

Примечание:M18x1.5x50

№ на схеме:32

Наименование:WASHER 18

Каталожный номер:GB/T93-1987

Комплект:40

Примечание:18

№ на схеме:33

Наименование:BOLT

Каталожный номер:ZL50F.9-8

Комплект:16

Примечание:

№ на схеме:34

Наименование:WASHER

Каталожный номер:GB/T93-1987

Комплект:16

Примечание:

№ на схеме:35

Наименование:CONNECTOR

Каталожный номер:ZL30F.9-5

Комплект:2

Примечание:
