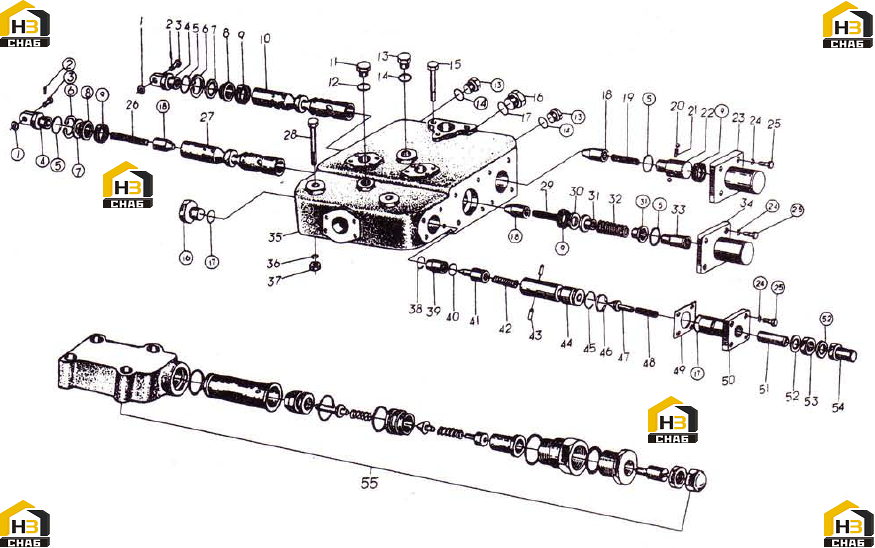

Клапан регулирующий (распределитель)

← Насос шестеренчатый Цилиндр разгрузки ковша →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WASHER 12

Каталожный номер:GB97.1-85

Комплект:2

Примечание:12

№ на схеме:2

Наименование:SPLIT PIN 4х20

Каталожный номер:GB91-86

Комплект:2

Примечание:4х20

№ на схеме:3

Наименование:BUTTON PIN

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:4

Наименование:SPRING SEAT

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:5

Наименование:O-RING 28x3.1

Каталожный номер:GB1235-76

Комплект:4

Примечание:28x3.1

№ на схеме:6

Наименование:RING SNAP 60

Каталожный номер:GB893.1-86

Комплект:2

Примечание:60

№ на схеме:7

Наименование:CLAMP RING

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:8

Наименование:SEAL RING

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:9

Наименование:SKELETON OIL SEAL SG35x56x12

Каталожный номер:HG4-692-67

Комплект:4

Примечание:SG35x56x12

№ на схеме:10

Наименование:SPOOL VALVE OF LIFTARM

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:11

Наименование:PLUG M14x1.5

Каталожный номер:

Комплект:1

Примечание:M14x1.5

№ на схеме:12

Наименование:O-RING 16x2.4

Каталожный номер:GB1235-76

Комплект:1

Примечание:16x2.4

№ на схеме:13

Наименование:PLUG

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:14

Наименование:O-RING 24x2.4

Каталожный номер:GB1235-76

Комплект:3

Примечание:24x2.4

№ на схеме:15

Наименование:BOLT M12x135

Каталожный номер:ZL50.6.10-1

Комплект:2

Примечание:M12x135

№ на схеме:16

Наименование:PLUG

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:17

Наименование:O-RING 32x3.1

Каталожный номер:GB1235-76

Комплект:2

Примечание:32x3.1

№ на схеме:18

Наименование:CHECK VALVE

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:19

Наименование:SPRING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:20

Наименование:STEEL BALL Ǿ11

Каталожный номер:GB308-84

Комплект:2

Примечание:D11

№ на схеме:21

Наименование:SPRING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:22

Наименование:SPRING SEAT

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:23

Наименование:POSTITION SLEEVE

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:24

Наименование:LOCK WASHER 8

Каталожный номер:GB93-87

Комплект:12

Примечание:8

№ на схеме:25

Наименование:BOLT M8x20

Каталожный номер:GB5783-86

Комплект:12

Примечание:M8x20

№ на схеме:26

Наименование:SPRING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:27

Наименование:SPOOL VALVE FOR TILT

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:28

Наименование:BOLT M12x120

Каталожный номер:GB5782-86

Комплект:2

Примечание:M12x120

№ на схеме:29

Наименование:SPRING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:30

Наименование:PLATE

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:31

Наименование:SPRING SEAT

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:32

Наименование:RETURN SPRING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:33

Наименование:SPRING SEAT

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:34

Наименование:END COVER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:35

Наименование:VALVE BODY

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:36

Наименование:LOCK WASHER 12

Каталожный номер:GB93-87

Комплект:4

Примечание:12

№ на схеме:37

Наименование:NUT M12

Каталожный номер:GB6172-86

Комплект:4

Примечание:M12

№ на схеме:38

Наименование:WIRED CIRCLIP 20

Каталожный номер:GB895-76

Комплект:1

Примечание:20

№ на схеме:39

Наименование:SPOOL FOR OIL RETURN

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:40

Наименование:O-RING 20x2.4

Каталожный номер:GB1235-76

Комплект:1

Примечание:20x2.4

№ на схеме:41

Наименование:PLUNGER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:42

Наименование:SPRING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:43

Наименование:MOUNTING PIN

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:44

Наименование:SLEEVE OF RELIEF VALVE

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:45

Наименование:INJETION RING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:46

Наименование:WIRED CIRCLIP 28

Каталожный номер:GB895-76

Комплект:1

Примечание:28

№ на схеме:47

Наименование:SPOOL

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:48

Наименование:SPRING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:49

Наименование:ADJUSTING SHIM

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:50

Наименование:SPRING COVER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:51

Наименование:REGULATING SCREW

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:52

Наименование:WASHER

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:53

Наименование:NUT M12x1.25

Каталожный номер:GB6173-86

Комплект:1

Примечание:M12x1.25

№ на схеме:54

Наименование:LOCKING NUT

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:55

Наименование:SAFETE VALVE

Каталожный номер:

Комплект:1

Примечание:
