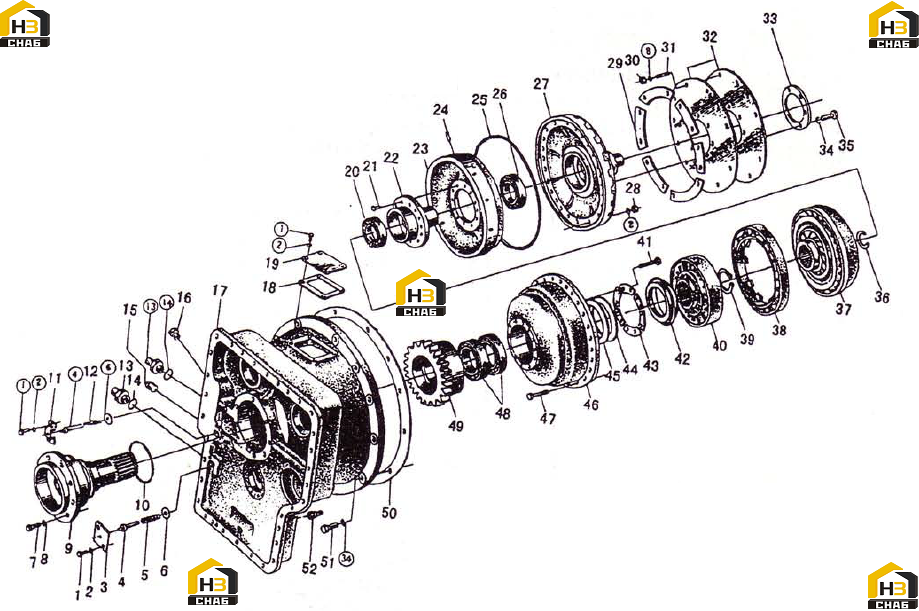

Гидротрансформатор в разборе

← Система гидротрансформатора Вал ведущий (центральный) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT M8x16

Каталожный номер:GB5783-1986

Комплект:8

Примечание:M8x16

№ на схеме:2

Наименование:LOCK WASHER 8

Каталожный номер:GB93-1987

Комплект:32

Примечание:8

№ на схеме:3

Наименование:PAD PLATE

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:4

Наименование:VALVE STEM

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:5

Наименование:SPRING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:6

Наименование:SPACER

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:7

Наименование:BOLT M10x25

Каталожный номер:GB5782-1986

Комплект:8

Примечание:M10x25

№ на схеме:8

Наименование:LOCK WASHER 10

Каталожный номер:GB93-1987

Комплект:40

Примечание:10

№ на схеме:9

Наименование:STATOR SEAT

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:10

Наименование:SEAL RING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:11

Наименование:VALVE VOVER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:12

Наименование:SPRING

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:13

Наименование:FITING G28

Каталожный номер:GB3733.2-1983

Комплект:2

Примечание:G28

№ на схеме:14

Наименование:O-RING 32x3.1

Каталожный номер:GB1235-1976

Комплект:2

Примечание:32x3.1

№ на схеме:15

Наименование:PLUG

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:16

Наименование:THE RMOMETTER JOINT

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:17

Наименование:HOUSING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:18

Наименование:GASKET PAPER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:19

Наименование:PAD PLATE

Каталожный номер:GB7T276-1994

Комплект:1

Примечание:

№ на схеме:20

Наименование:BEARING 6013

Каталожный номер:GB869-1986

Комплект:2

Примечание:6013

№ на схеме:21

Наименование:COUNTERSUNK RIVEL M8x16

Каталожный номер:

Комплект:12

Примечание:M8x16

№ на схеме:22

Наименование:CASE OF FIRST-STAGE TURBINE

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:23

Наименование:SHELL OF FIRST-STAGE TURBINE

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:24

Наименование:SPRING PIN

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-RING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:26

Наименование:BEARING 6210

Каталожный номер:GB/T276-1994

Комплект:1

Примечание:6210

№ на схеме:27

Наименование:WHEEL SHELL

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:28

Наименование:NUT M10x1

Каталожный номер:GB6170-1986

Комплект:24

Примечание:M10x1

№ на схеме:29

Наименование:SPACER

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:30

Наименование:NUT M10x1

Каталожный номер:GB6173-1986

Комплект:12

Примечание:M10x1

№ на схеме:31

Наименование:DUBLE END STUD AM10x1x18

Каталожный номер:GB899-1998

Комплект:12

Примечание:AM10x1x18

№ на схеме:32

Наименование:SPRING PLATE

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:33

Наименование:ROUND SHIM

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:34

Наименование:WASHER 12

Каталожный номер:GB93-1987

Комплект:18

Примечание:12

№ на схеме:35

Наименование:BOLT M12x30

Каталожный номер:GB5783-1986

Комплект:6

Примечание:M12x30

№ на схеме:36

Наименование:RING SNAP

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:37

Наименование:SECOND-STAGE TURBINE

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:38

Наименование:FIRST-STAGE TURBINE

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:39

Наименование:SNAP RING 80

Каталожный номер:GB894-1986

Комплект:1

Примечание:80

№ на схеме:40

Наименование:STATOP

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:41

Наименование:BOLT M8x30

Каталожный номер:GB5783-1986

Комплект:12

Примечание:M8x30

№ на схеме:42

Наименование:RING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:43

Наименование:CHEAK SPACER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:44

Наименование:CLAMPING PLATE

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:45

Наименование:ADJUSTING SPACER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:46

Наименование:IMPELLER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:47

Наименование:BOLT M8x32

Каталожный номер:GB5783-1986

Комплект:24

Примечание:M8x32

№ на схеме:48

Наименование:BERING 6017

Каталожный номер:GB/T276-1994

Комплект:2

Примечание:6017

№ на схеме:49

Наименование:GEAR

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:50

Наименование:SEAL WASHER

Каталожный номер:ZL50F.2-2

Комплект:1

Примечание:

№ на схеме:51

Наименование:BOLT M12x48

Каталожный номер:GB5783-1986

Комплект:12

Примечание:M12x48

№ на схеме:52

Наименование:CONNECTOR

Каталожный номер:

Комплект:1

Примечание:
