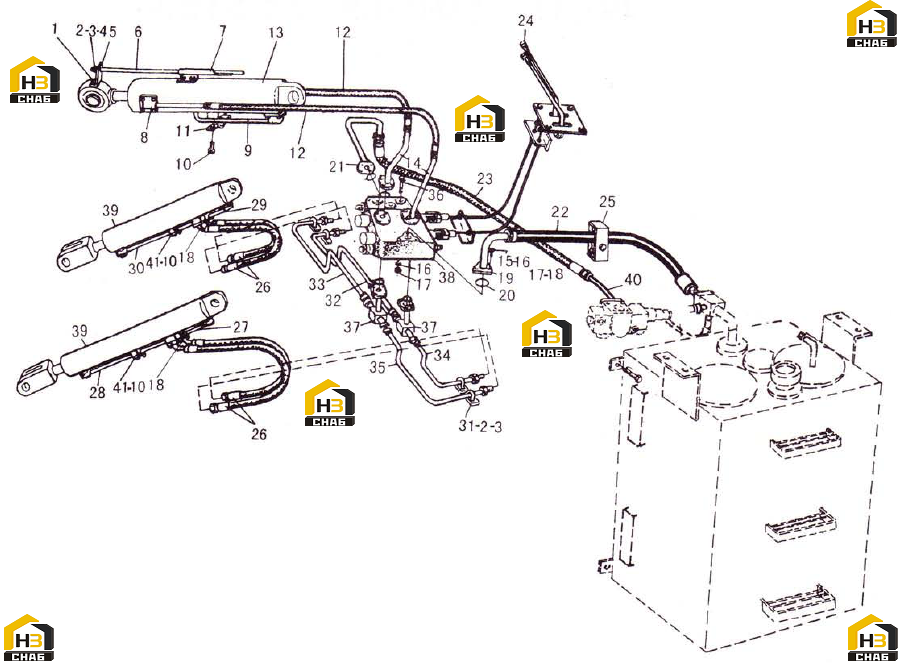

Гидросистема рабочего оборудования

← Колесо с шиной в сборе Насос шестеренчатый →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT M10x20-Ep•Zn

Каталожный номер:GB5787-1986

Комплект:1

Примечание:M10x20-Ep•Zn

№ на схеме:2

Наименование:NUT M10-Ep•Zn

Каталожный номер:GB6170-1986

Комплект:9

Примечание:M10-Ep•Zn

№ на схеме:3

Наименование:WASHER 10

Каталожный номер:GB93-1987

Комплект:5

Примечание:10

№ на схеме:4

Наименование:WASHER 10

Каталожный номер:GB97.1-1985

Комплект:1

Примечание:10

№ на схеме:5

Наименование:CLAM PING PLATE

Каталожный номер:ZL50F.6-1

Комплект:1

Примечание:

№ на схеме:6

Наименование:INDICATING RODOF BUCKET

Каталожный номер:ZL30F.6.1

Комплект:1

Примечание:

№ на схеме:7

Наименование:CONDUIT OF INDICATING ROD

Каталожный номер:ZL30F.6.2

Комплект:1

Примечание:

№ на схеме:8

Наименование:SMALL CHAMBER TUBE OF THE TILT CYLINDER

Каталожный номер:ZL30F.6.3

Комплект:1

Примечание:

№ на схеме:9

Наименование:BIG CHAMBER TUBE OF THE TILT CYLINDER

Каталожный номер:ZL30F.6.4

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT M8x16-Ep•Zn

Каталожный номер:GB5787-1986

Комплект:6

Примечание:M8x16-Ep•Zn

№ на схеме:11

Наименование:CLAMP

Каталожный номер:ZL30F.6-1

Комплект:1

Примечание:

№ на схеме:12

Наименование:PIPE OF THE TILT CYLINDER

Каталожный номер:ZL30F.6.5

Комплект:2

Примечание:

№ на схеме:13

Наименование:TILT CYLINDER

Каталожный номер:HSGF-140/80E

Комплект:1

Примечание:

№ на схеме:14

Наименование:TUBE OF THE TILT CYLINDER

Каталожный номер:ZL30F.6.6

Комплект:2

Примечание:

№ на схеме:15

Наименование:BOLT M12x145-Ep•Zn

Каталожный номер:GB5782-1986

Комплект:2

Примечание:M12x145-Ep•Zn

№ на схеме:16

Наименование:WASHER 12

Каталожный номер:GB93-1987

Комплект:4

Примечание:12

№ на схеме:17

Наименование:NUT M12-Ep•Zn

Каталожный номер:GB6170-1986

Комплект:4

Примечание:M12-Ep•Zn

№ на схеме:18

Наименование:BOLT M10x30-Ep•Zn

Каталожный номер:GB5787-1986

Комплект:3

Примечание:M10x30-Ep•Zn

№ на схеме:19

Наименование:OIL RETURN TUBE OF THE CONTROL VAVLE

Каталожный номер:ZL30F2.6.1

Комплект:

Примечание:

№ на схеме:20

Наименование:O-RING 42.5x3.55G

Каталожный номер:GB3452.-1992

Комплект:

Примечание:42.5x3.55G

№ на схеме:21

Наименование:OIL INPUT TUBE OF THE CONTROL VAVLE

Каталожный номер:ZL30F2.6.2

Комплект:

Примечание:

№ на схеме:22

Наименование:OIL RETURN PIPE OF THE CONTROL VAVLE

Каталожный номер:ZL30F2.6.3

Комплект:1

Примечание:

№ на схеме:23

Наименование:OIL RETURN PIPE OF THE CONTROL VAVLE

Каталожный номер:ZL30F2.6.4

Комплект:1

Примечание:

№ на схеме:24

Наименование:CONTROL SYSTEM

Каталожный номер:ZL30F2.6.10

Комплект:1

Примечание:

№ на схеме:25

Наименование:PIPE CLAMP OF THE FRONT REAR FRAME

Каталожный номер:ZL30F.6.12

Комплект:2

Примечание:

№ на схеме:26

Наименование:PIPE OF THE LIFT CYLINDER

Каталожный номер:ZL30F.6.13

Комплект:4

Примечание:

№ на схеме:27

Наименование:BIG CHAMBER TUBE OF THE LEFT LIFT CYLINDER

Каталожный номер:ZL30F2.6.5

Комплект:1

Примечание:

№ на схеме:28

Наименование:SMALL CHAMBER TUBE OF THE LEFT LIFT CYLINDER

Каталожный номер:ZL30F2.6.6

Комплект:1

Примечание:

№ на схеме:29

Наименование:BIG CHAMBER TUBE OF THE RIGHT LIFT CYLINDER

Каталожный номер:ZL30F2.6.7

Комплект:1

Примечание:

№ на схеме:30

Наименование:SMALL CHAMBER TUBE OF THE RIGHT LIFT CYLINDER

Каталожный номер:ZL30F2.6.8

Комплект:1

Примечание:

№ на схеме:31

Наименование:U-BOLT 22-Zn

Каталожный номер:JBIZQ4321-1997

Комплект:4

Примечание:22-Zn

№ на схеме:32

Наименование:TUBE OF VALVE TO SMALL CHAMBEER OF RIGHT LIFT CYLIDER

Каталожный номер:ZL30F.6.18

Комплект:1

Примечание:

№ на схеме:33

Наименование:TUBE OF VALVE TO BIG CHAMBEER OF RIGHT UFT CYLIDER

Каталожный номер:ZL30F.6.19

Комплект:1

Примечание:

№ на схеме:34

Наименование:TUBE OF VALVE TO SMALL CHAMBEER OF LIEFT LIFT CYUDER

Каталожный номер:ZL30F.6.20

Комплект:1

Примечание:

№ на схеме:35

Наименование:TUBE OF VALVE TO BIG CHAMBEER OF LIEFT LIFT CYLIDER

Каталожный номер:ZL30F.6.21

Комплект:1

Примечание:

№ на схеме:36

Наименование:BOLT M12x135-Ep•Zn

Каталожный номер:GB5782-1986

Комплект:2

Примечание:M12x135-Ep•Zn

№ на схеме:37

Наименование:TEE OF TUBE OF LIFT CYLINDER

Каталожный номер:ZL30F.6.22

Комплект:2

Примечание:

№ на схеме:38

Наименование:CONTROL VALVE

Каталожный номер:DF-25B2

Комплект:1

Примечание:

№ на схеме:39

Наименование:LIFT CYLINDER

Каталожный номер:HSGK-125/70E

Комплект:2

Примечание:

№ на схеме:40

Наименование:TUBE OF PRIORTY VALVE OF CONTROL VALVE

Каталожный номер:ZL30F2.6.9

Комплект:1

Примечание:

№ на схеме:41

Наименование:CLAMP

Каталожный номер:ZL30F2.6-1

Комплект:2

Примечание:
