Электросистема

← Обогреватель Панель приборов →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

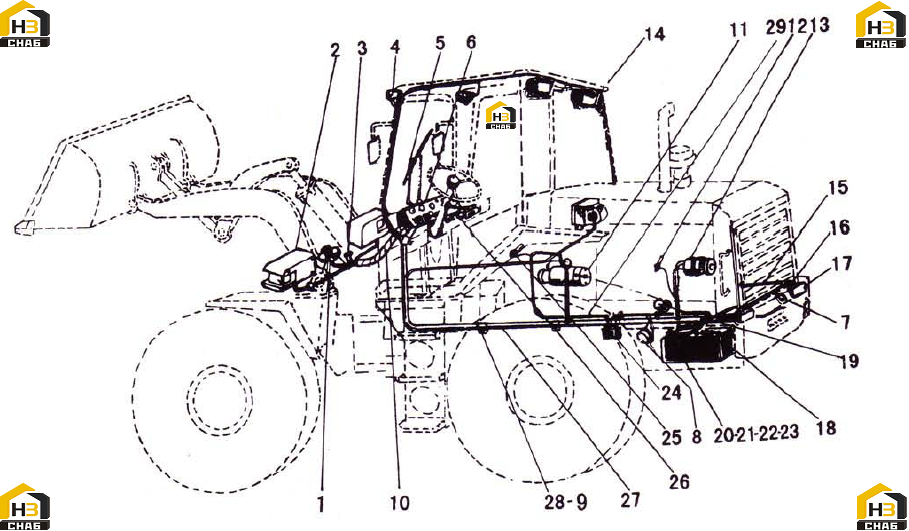

№ на схеме:1

Наименование:ELECTRIC HORN

Каталожный номер:DL1250-24V

Комплект:1

Примечание:

№ на схеме:2

Наименование:FRONT HEAD LAMP

Каталожный номер:TK-24V

Комплект:2

Примечание:

№ на схеме:3

Наименование:APPROACH SWITCH

Каталожный номер:WZK200

Комплект:1

Примечание:

№ на схеме:4

Наименование:DOME LAMP

Каталожный номер:99

Комплект:2

Примечание:

№ на схеме:5

Наименование:WIPER

Каталожный номер:ZD2331

Комплект:1

Примечание:

№ на схеме:6

Наименование:PANEL

Каталожный номер:ZL30F2

Комплект:1

Примечание:

№ на схеме:7

Наименование:VEVERSING ANNUNCIATOR

Каталожный номер:FM211

Комплект:

Примечание:

№ на схеме:8

Наименование:AIR QUDSSURE SENSOR

Каталожный номер:YG201E

Комплект:

Примечание:

№ на схеме:9

Наименование:CLIP

Каталожный номер:ZL50F.13-8

Комплект:

Примечание:

№ на схеме:10

Наименование:BELT

Каталожный номер:3*15.4*250

Комплект:

Примечание:

№ на схеме:11

Наименование:STARTING MOTOR

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:12

Наименование:TEMPERATURE SENSOR

Каталожный номер:WG201

Комплект:1

Примечание:

№ на схеме:13

Наименование:GENERATOR

Каталожный номер:28V

Комплект:1

Примечание:

№ на схеме:14

Наименование:REAR SARGE LAMP

Каталожный номер:165 X 100- ǁ

Комплект:2

Примечание:

№ на схеме:15

Наименование:EARTH WIRE

Каталожный номер:ZL30F.13.3

Комплект:1

Примечание:

№ на схеме:16

Наименование:STORAGE BATTERY WIRE

Каталожный номер:ZL30F.13.2

Комплект:2

Примечание:

№ на схеме:17

Наименование:REAR LAMP

Каталожный номер:EQ140(24V)

Комплект:2

Примечание:

№ на схеме:18

Наименование:BATTERY

Каталожный номер:6-QW-120B

Комплект:2

Примечание:

№ на схеме:19

Наименование:STARTING RELAY

Каталожный номер:JN3A-24V

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOLT M8x30-Ep•Zn

Каталожный номер:GB5781-1986

Комплект:4

Примечание:M8x30-Ep•Zn

№ на схеме:21

Наименование:LOCK WASHER D8

Каталожный номер:GB93-1987

Комплект:4

Примечание:D8

№ на схеме:22

Наименование:NUT M8-Ep•Zn

Каталожный номер:GB6170-1986

Комплект:4

Примечание:M8-Ep•Zn

№ на схеме:23

Наименование:LOCK WASHER D84

Каталожный номер:GB97.1-1985

Комплект:4

Примечание:D84

№ на схеме:24

Наименование:MAIN SWITCH OF POWER SOURCE

Каталожный номер:DK2312A

Комплект:1

Примечание:

№ на схеме:25

Наименование:TEMPERATURE SENSOR

Каталожный номер:WG202A

Комплект:1

Примечание:

№ на схеме:26

Наименование:BOLT M8x18-Ep•Zn

Каталожный номер:GB5787-1986

Комплект:6

Примечание:M8x18-Ep•Zn

№ на схеме:27

Наименование:BODY WIRING HARNESS

Каталожный номер:ZL30F2.13.1

Комплект:1

Примечание:

№ на схеме:28

Наименование:CLIP

Каталожный номер:ZL50F.13-1

Комплект:3

Примечание:

№ на схеме:29

Наименование:LINE FROM SWITCH TO MOTOR

Каталожный номер:ZL30F.13.1

Комплект:1

Примечание:
