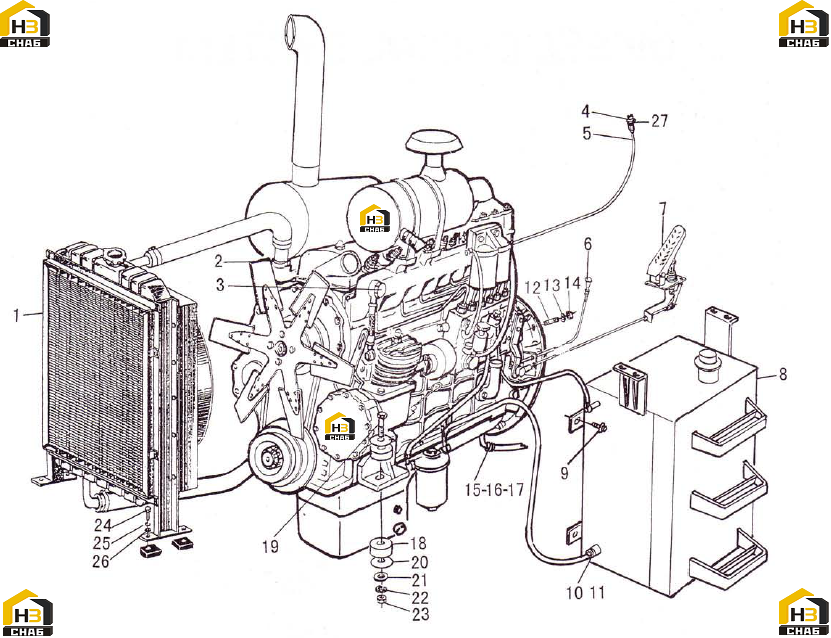

Дизельный двигатель в сборе

← Панель приборов Система управления регулятора оборотов →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:RADIATOR ASS’ Y

Каталожный номер:LYZL30F-2

Комплект:1

Примечание:

№ на схеме:2

Наименование:DISEL ENGINE ASS’ Y

Каталожный номер:YC6108G (B7626)

Комплект:1

Примечание:

№ на схеме:3

Наименование:THE MOMEER JOMT

Каталожный номер:ZL50F.1-1

Комплект:1

Примечание:

№ на схеме:4

Наименование:PRESS HOSE

Каталожный номер:ZL30F2.1.2

Комплект:1

Примечание:

№ на схеме:5

Наименование:CONNECTOR

Каталожный номер:ZL30F.1-1

Комплект:1

Примечание:

№ на схеме:6

Наименование:PARKING CONTROL SYSEM

Каталожный номер:ZL30F.1.2

Комплект:1

Примечание:

№ на схеме:7

Наименование:GOVERNOR CONTROL SYSEM

Каталожный номер:ZL30F.1.3

Комплект:1

Примечание:

№ на схеме:8

Наименование:FUEL TANK

Каталожный номер:ZL30F2.1.1

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT M16x35-Ep•Zn

Каталожный номер:GB5787-1986

Комплект:4

Примечание:M16x35-Ep•Zn

№ на схеме:10

Наименование:CONNECTOR

Каталожный номер:ZL30F.1-4

Комплект:2

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:ZL30F.1-5

Комплект:4

Примечание:

№ на схеме:12

Наименование:DOUBLE SCREW BOLT

Каталожный номер:ZL50F.1-3

Комплект:12

Примечание:

№ на схеме:13

Наименование:NUT M10-Ep•Zn

Каталожный номер:GB6170-1986

Комплект:12

Примечание:M10-Ep•Zn

№ на схеме:14

Наименование:WASHER 10

Каталожный номер:GB93-1987

Комплект:12

Примечание:10

№ на схеме:15

Наименование:FITTING OIL RETURN

Каталожный номер:ZL50F.1.5

Комплект:1

Примечание:

№ на схеме:16

Наименование:PLASTIC TUBE Ǿ16x300

Каталожный номер:ZL50F.1-2

Комплект:1

Примечание:Ǿ16x300

№ на схеме:17

Наименование:CLAMP 1/2"

Каталожный номер:Q/ZB251-1977

Комплект:2

Примечание:

№ на схеме:18

Наименование:SHOCK MOUNT

Каталожный номер:ZL50G.1.4

Комплект:4

Примечание:

№ на схеме:19

Наименование:BOLT M20x130-Ep•Zn

Каталожный номер:GB5782-1986

Комплект:2

Примечание:M20x130-Ep•Zn

№ на схеме:20

Наименование:WASHER

Каталожный номер:ZL50G.1.4

Комплект:4

Примечание:

№ на схеме:21

Наименование:WASHER 20

Каталожный номер:GB97.1-1985

Комплект:2

Примечание:

№ на схеме:22

Наименование:WASHER 20

Каталожный номер:GB93-1987

Комплект:2

Примечание:

№ на схеме:23

Наименование:NUT M20-Ep•Zn

Каталожный номер:GB6170-1986

Комплект:2

Примечание:M20-Ep•Zn

№ на схеме:24

Наименование:BOLT M12x130-Ep•Zn

Каталожный номер:GB5783-1986

Комплект:4

Примечание:M12x130-Ep•Zn

№ на схеме:25

Наименование:WASHER 12

Каталожный номер:GB97.1-1985

Комплект:4

Примечание:

№ на схеме:26

Наименование:WASHER 12

Каталожный номер:GB93-1987

Комплект:4

Примечание:

№ на схеме:27

Наименование:CONNECTOR

Каталожный номер:ZL30F2.1-1

Комплект:1

Примечание:
