Цилиндр наклона hsgl-10055404-779 (3713ch)

Цилиндр наклона hsgl-10055404-779 (3713ch)

← Цилиндр наклона (371368) Пальцы, втулки подъемной рамы 2916000651 →

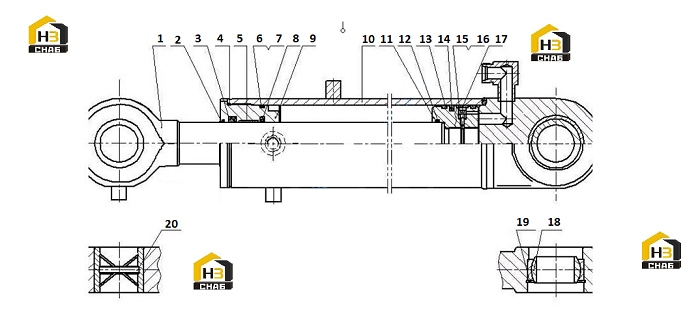

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Piston rod
Каталожный номер:4120000979201
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Sealing kit
Каталожный номер:4120000979202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Sealing kit
Каталожный номер:4120000979202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Sealing kit
Каталожный номер:4120000979202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sealing kit
Каталожный номер:4120000979202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sealing kit
Каталожный номер:4120000979202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Sealing kit
Каталожный номер:4120000979202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Sealing kit
Каталожный номер:4120000979202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Cover
Каталожный номер:4120000979203
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Cylinder
Каталожный номер:4120000979204
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Piston
Каталожный номер:4120000979205
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Sealing kit
Каталожный номер:4120000979202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Sealing kit
Каталожный номер:4120000979202
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Sealing kit
Каталожный номер:4120000979202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Ball
Каталожный номер:4090000126
Комплект:1
Примечание:GB308-5-GCr15
0 ₽
шт
№ на схеме:16
Наименование:Screw
Каталожный номер:4014000322
Комплект:1
Примечание:GB70.1-M6*12-8.8
0 ₽
шт
№ на схеме:17
Наименование:Sealing kit
Каталожный номер:4120000979202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Spherical plain bearing
Каталожный номер:4021000236
Комплект:1
Примечание:GB9163-GE50ES
0 ₽
шт
№ на схеме:19
Наименование:Retaining ring
Каталожный номер:4015000014
Комплект:1
Примечание:GB893.1-75-65Mn
0 ₽
шт
№ на схеме:20
Наименование:Bushing
Каталожный номер:4120000979206
Комплект:1
Примечание:
