Лестница (правая, левая) 2934002143

Лестница (правая, левая) 2934002143

← Капот двигателя 2933003828 Электропроводка передней рамы 2937002302 →

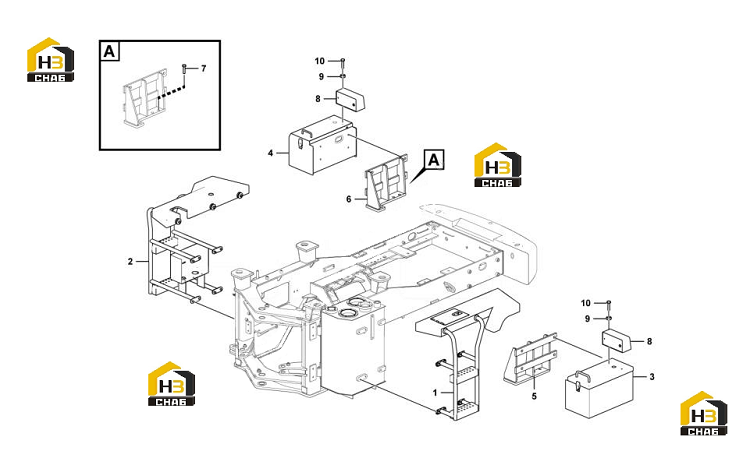

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Platform
Каталожный номер:29340021591
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Platform
Каталожный номер:29340021601
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Battery box
Каталожный номер:29340024811
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Battery box
Каталожный номер:29340024821
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bracket
Каталожный номер:29340018401
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bracket
Каталожный номер:29340018451
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:4011000449
Комплект:8
Примечание:GB16674-M1635EpZn-8.8
0 ₽
шт
№ на схеме:8
Наименование:Lamp shroud
Каталожный номер:29340002062
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nut
Каталожный номер:4013000033
Комплект:4
Примечание:GB6170-M8EpZn-8
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:4011000458
Комплект:4
Примечание:GB16674-M820EpZn-8.8
