Крепление ковша 2917011288

Крепление ковша 2917011288

← Электропроводка капота 2937002302 Система двигателя 2901003039 →

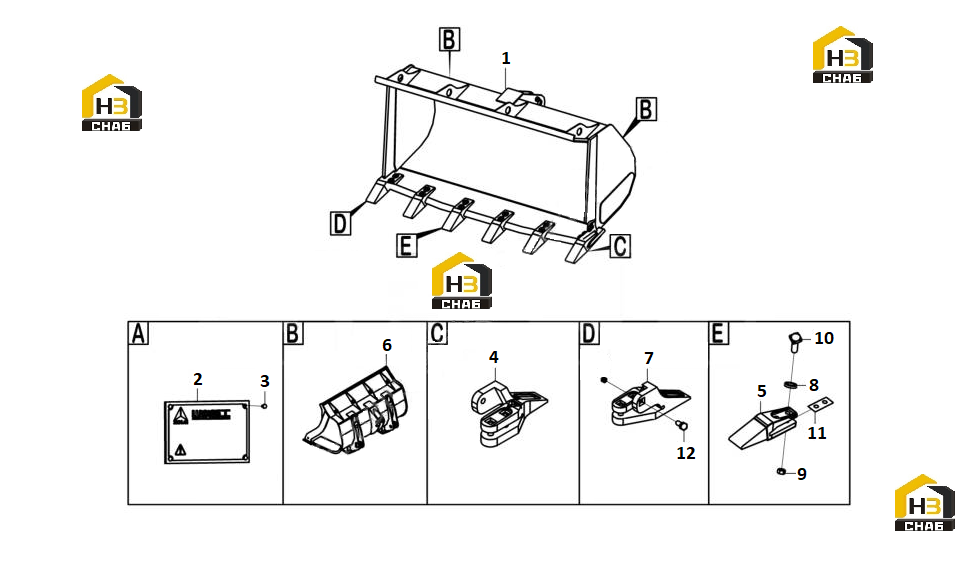

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bucket
Каталожный номер:29170112881
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Name plate
Каталожный номер:29170105791
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Rivet
Каталожный номер:4019000012
Комплект:4
Примечание:GB827-3*5-BL2
0 ₽
шт
№ на схеме:4
Наименование:Bucket tooth
Каталожный номер:29170039951
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bucket tooth
Каталожный номер:29170039941
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bucket
Каталожный номер:29170112891
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bucket tooth
Каталожный номер:29170039961
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:4015000176
Комплект:14
Примечание:GB97.1-20EpZn-300HV
0 ₽
шт
№ на схеме:9
Наименование:Nut
Каталожный номер:4013000020
Комплект:14
Примечание:GB6170-M20EpZn-8
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:29170019711
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Shim
Каталожный номер:29170020531
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:29170019701
Комплект:2
Примечание:
